Обзор GIGABYTE GA-Z87M-D3H
25/10/2013


Обзор материнской платы GIGABYTE GA-Z87M-D3H

Как я уже где-то – когда-то упоминал: вписаться в ограниченный бюджет при покупке ПК почти (или даже совсем) с нуля без особого ущерба для общей производительности системы можно за счет покупки более дешевой материнской платы. Конечно, по желанию, когда кошелек растолстеет, можно прикупить и более серьезную плату, а предшествующую отдать, подарить, продать и т.д. Вот как раз переход на новенькие процессоры Intel четвертого поколения Haswell и подразумевает необходимость смены платформы (покупку новой материнки с процессорным разъемом именно под него – в старые платы вставить эти процессоры никак не получится). Учитывая, что стоимость «казырной» платы под Haswell сейчас вполне может хорошенько укусить (и когда это прекратится - неизвестно), да и со слабоватым разгонным потенциалом процессора мега-мать не сильно актуальна, то вот как раз посмотреть в сторону сегмента middle будет не лишним.

Подключим ка мы в Winamp такого человека, как John Murphy – крайне годный композитор, который пишет просто нереальной годности музыку. Иногда подрабатывает написание саундтреков: в его арсенале «28 дней спустя», «Пекло» и другие интересные фильмы. Одни из самых сильных его композиций это «The Surface Of The Sun» (есть очень много вариантов исполнения), «In The House - In A Heartbeat»… пробирает аж до самых.

Сегодня и займемся рассмотрением такой бюджетной материнской платы под Haswell, которая может обеспечить и необходимый функционал (…в разумных пределах своего сегмента), и ценой особо не напряжет - GIGABYTE GA-Z87M-D3H.



Начнем с коробки сабжа. Темная гамма, лаконичная информация о возможностях платы на передней крышке, немного значков о самых вкусных фирменных фишках.

Для более дорогих плат GIGABYTE расщедрился на стандарт производства Ultra Durable 5 plus, который предлагает много нового и интересного. Нашу сегодняшнюю GIGABYTE GA-Z87M-D3H этот стандарт не затронул – у нас есть только Ultra Durable 4 plus: более простая (но не в ущерб качеству) компонентная база; и нет нескольких новых технических изысков, примененных производителем в более старшей версии стандарта.

Все эти Ultra Cool, Performance, Safe на коробке вот что из себя представляют:

Ultra Cool – для охлаждения чипсета и силовых элементов платы используются радиаторы нового образца (просто переделали профиль радиатора на более сложный), которые демонстрируют повышенную эффективность охлаждения.
Ultra Performance – на материнской плате используются современные полевые транзисторы производства компании IR, которые совместно с ШИМ-контроллером того же производителя дают дополнительные преимущества в виде сниженной температуры, что должно способствовать лучшему разгону.
Ultra Safe – материнская плата оснащается высококачественными «черными» твердотельными конденсаторами, ключевой особенностью которых является увеличенный срок службы. Согласно заверениям производителя, данный тип конденсаторов способен демонстрировать максимальную эффективность на протяжении не менее 10000 часов.

Еще одной постоянной фишкой от GIGABYTE является технология использования двух микросхем BIOS, которая… так и называется DualBIOS. Она очень полезна и проста до безобразия: паяется две микросхемы BIOS с одинаковыми прошивками и переключатель работы микросхем. Если одна микросхема слетит при, допустим, обломом с электричеством во время прошивки, то для возвращения платы обратно в строй, когда ток опять побежит по проводам, достаточно просто переключить рабочую микросхему. Та, микросхема, которая запоролась, просто перешивается заново и продолжает свой жизненный цикл.

На обратной стороне коробки платы представлено информации о продукте куда больше:




В самой коробке помимо платы можно найти вот что:
- User's Guide (руководство пользователя материнской платы);
- Multilingual Installation Book (сертификат тестирования компонентов);
- DVD диск с драйверами и программным обеспечением для различных операционных систем;
- два кабеля SATA 6 Гбит/с;
- заглушка на заднюю панель.
Комплект поставки совсем не щедрый. Точнее никакой.

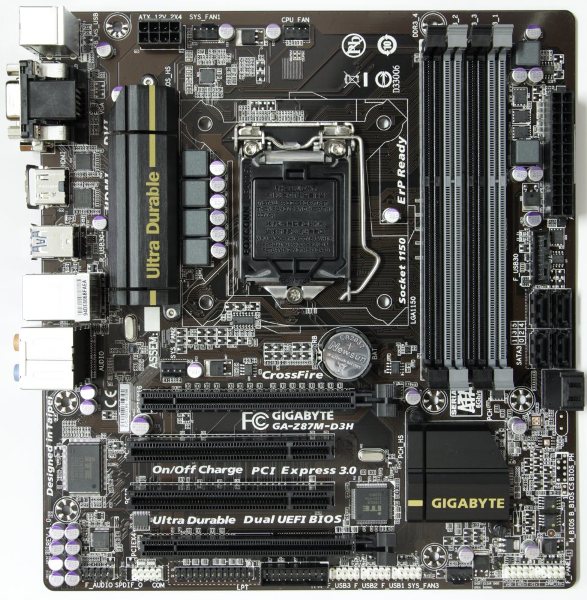

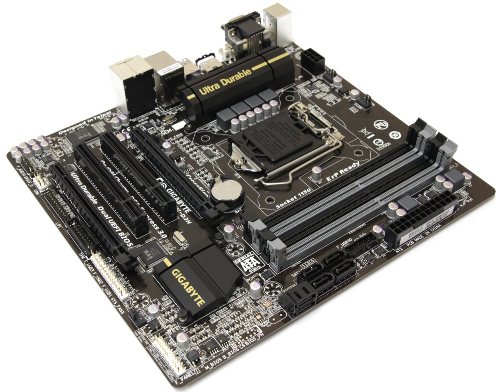

А теперь и сама плата:



Да, это формат microATX – учитывая, что сейчас все больше пользователей пропитаны духом минимализма и засматриваются в сторону ПК компактных размеров, то такой формат набирает все больше популярности. Это раз. Два – плата GIGABYTE GA-Z87M-D3H (в рамках цен материнок под Haswell) все же идет как «бюджетная», а это в подавляющем большинстве случаев подразумевает формат именно microATX.

Цветовая гамма новых материнок GIGABYTE претерпела кардинальные изменения: синий текстолит платы и разъемы того же цвета ушли в никуда; теперь продукция имеет темный текстолит и такие же темные разъемы. Внешне плата очень напоминает продукцию от ASRock, что, наверное, GIGABYT пойдет в минус.

Теперь посмотрим на материнку с более близкого расстояния. Подсистема питания.



Питальник процессора у GIGABYTE GA-Z87M-D3H прост как двери: 4 фазы + ШИМ-контроллер для управления фазами Intersil ISL9582. Здесь очень поможет встроенный в ЦП Haswell собственный регулятора напряжения питания – iVR. Именно благодаря ему для разгона Haswell и стабильной работы процессора на повышенных частотах и напряжениях вполне достаточно будет и 4-х фаз питания на материнской плате. iVR, конечно же, не панацея, которая обеспечит экстремальный разгон процессора на почти дешевой и такой же почти простой материнке – здесь уже нужно задуматься о как минимум 8-ми фазной системе. Но для бюджетной платы он будет крайне полезен.

Что касается элементной базы подсистемы питания процессора, то в ней используются уже ставшие «классическими» японские твердотельные конденсаторы, катушки с ферритовыми сердечниками и МОП-транзисторы Lower RDS (On) MOSFET.

Питание плате подается через основной 24-х пиновый разъем ATX и дополнительный 8-контактный ATX12V разъем питания процессора.

Слоты для установки ОЗУ.



Здесь ничего необычного нет: 4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт. Двухканальная архитектура памяти. Совместимость с non-ECC модулями ОЗУ. Поддержка модулей памяти XMP (Extreme Memory Profile). Самым интересным в возможностях работы планок памяти являются достижимые при разгоне памяти рабочие частоты: 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2600 (O.C.) / 2500 (O.C.) / 2400 (O.C.) / 2200 (O.C.) / 2133. (O.C.) / 2000 (O.C.) / 1866 (O.C.) / 1800 (O.C.) / 1600 / 1333 MHz. Обеспечить работу ОЗУ на 3000 и рядом MHz – это есть очень хорошо, а для бюджетной платы вообще замечательно. Конечно, польза от разгона памяти свыше 1800 MHz – это вопрос спорный и не однозначный: прирост производительности с каждым следующим мегагерцем все меньше и меньше, но все же имеет место быть.

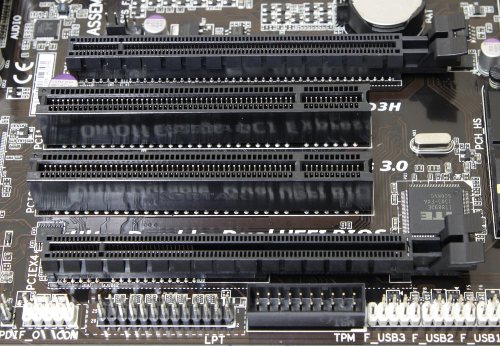

Далее – слоты расширения:



Здесь тоже без излишеств: 2 графических слота PCI Express х16 – первый, он же основной, работает как PCI Express 3.0; второй слот может работать только как PCI Express 2.0. Есть у этих слотов и еще один не совсем ясный момент – их работа в режиме CrossFireX (возможность установки связки видеокарт SLI производителем нигде не упоминается… ). Здесь GIGABYTE применили совсем странную схему разделения линий PCI между двумя картами: видуха, установленная в основной графический слот, работает ВСЕГДА на 16-ти линиях от процессора; вторая карта, установленная во «вспомогательный» слот, получает только 4 линии от чипсета… Чем обусловлено такое… необычное… решение инженеров GIGABYTE – не понятно. Вполне вероятно, что этот второй слот задумывался как слот для установки «других» плат расширения, кроме видеокарт, с более «узкими» интерфейсами, типа PCI Express х1, но для большей универсальности его сделали «в формате» х16… Рисковать со сборкой CrossFire на данной плате, ввиду такого разброса по типам работы графических, слотов я б не стал.

Два других слота расширения у GIGABYTE GA-Z87M-D3H – это старые, добрые PCI-порты.

Чипсет.




GIGABYTE GA-Z87M-D3H использует чипсет… Z87. Да, он самый продвинутый в плане разгона процессора. Да, у него самые широкие возможности по подключению сторонних устройств. Но что он делает на плате GA-Z87M-D3H – не совсем ясно: подсистемы питания для серьезного разгона процессора на постоянку явно не достаточно; из слотов расширения чипсет Z87 нормально работает только с вторичным графическим слотом, а слоты PCI вообще не поддерживает…оставшиеся причины применения именно Z87 – это больше портов SATA III и USB 3.0. Другие причины пайки сабжу Z87 не наблюдаются (кроме маркетинговых – они есть всегда и везде…). Плата с функционалом и возможностями расширения GA-Z87M-D3H вполне могла бы обойтись и более бюджетной версией чипсета. Хотя, может из-за RAID-массивов дисков…и не всем полезные Intel`овские технологии…

Для подключения дисковых накопителей есть 6 чипсетных портов SATA III со скоростью передачи данных 6 Гбит/сек. Здесь GIGABYTE применили 2 типа колодок портов: 2 параллельных порта и 4 перпендикулярных. Те, которые параллельные, - они расположены как раз на уровне основного графического слота, и, будь они перпендикулярными, блокировались видеокартой и ничего в них уже подключить было бы нельзя. А так и порты задействованы и карта установлена.

Рядом с портами SATA есть и колодка для подключения портов USB 3.0 с передней (или верхней) части корпуса.

Звук. На GIGABYTE GA-Z87M-D3H за вывод звука отвечает HDA-кодек 8-канального звука Realtek ALC892 (он же используется и на других бюджетных материнских платах), который поддерживает аудиосистемы форматов 2 / 4 / 5.1 / 7.1. На более дорогих материнках используется более современный и качественный кодек Realtek ALC1150. Но, как утверждают знающие люди, тестировавшие распаянный на сабже кодек с помощью годной специальной аппаратуры – звучание он обеспечивает как для встройки вполне приличное, без посторонних шумов и прочих не нужных вещей, и по результатам тестов получал оценки типа «Очень хорошо» и просто «Хорошо». Конечно, требовать большего от трехкопеечной встройки как-то не серьезно….



Задняя панель подключений.


Здесь расположились:
- один разъем PS/2 для подключения клавиатуры или мыши;
- четыре разъема USB 3.0;
- два разъема USB 2.0;
- один видеовыход HDMI;
- один видеовыход DVI-D;
- один видеовыход D-Sub;
- дин гигабитный сетевой разъем RJ-45;
- шесть аудиоразъемов типа minijack.

И с этой стороны у GIGABYTE GA-Z87M-D3H все довольно скромно: основные типы видеовыходов для работы от встроенного в процессор видеоядра, чуток портов USB, сеть. Вот этих самых портов USB можно было бы напаять и побольше: всего плата поддерживает подключение до 14-ти портов: 6 на задней панели, 2 на передней панели корпуса через колодку… остается 6 портов, для задействования которых придется докупать разные выносные панели. Можно было бы еще 2 USB 3.0 распаять на задней панели, что положительно сказалось бы на удобстве использования платы, но…

Лишних распаянных USB у нас нет, зато есть… колодка для подключения выносного LPT-порта…




Для чего он нужен – понятно: подключить LPT-принтер или иное LPT-устройство. Но зачем он нужен сейчас, когда 99,7351 % этих LPT-устройств уже давно переработаны на вторсырье для современных девайсов? Ответ на этот вопрос был найден на просторах Интернетов. В выносной LPT-порт при острой нехватке распаянных USB можно подключить флешку. Делается это так:



Прочими полезными мелочами типа индикатора POST-кодов, кнопками управления ПК и всем таким GIGABYTE GA-Z87M-D3H не обладает.

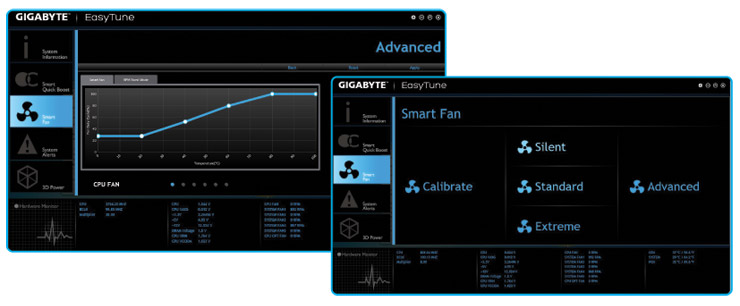

Приятным дополнением к функционалу платы служит поддержка крайней не сегодня версии GIGABYTE`овской утилиты EasyTune.



Утилита позволяет управлять параметрами работы и разгона системы сразу из по ОС Windows – все, что вы хотели сделать в BIOS доступно на рабочем столе. Из особенностей EasyTune можно отметить:
- простой и удобный интерфейс, позволяющий пользователю точно настроить все параметры системы;
- регулировка частот и напряжений процессора и памяти непосредственно в среде Windows;
- полное отображение информации о состоянии системы в реальном времени без необходимости установки стороннего ПО.

Также в набор утилит EasyTune входит и «модуль» Smart Fan 2, в котором можно настроить работу системного охлаждения на все случаи жизни. Предлагаются как предустановленные производителем режимы работы, так и возможность самостоятельной и полной настройки СО.




Общие технические характеристики GIGABYTE GA-Z87M-D3H выглядят следующим образом:

Производитель

GIGABYTE

Модель

GA-Z87M-D3H (rev 1.0)

Чипсет

Intel Z87 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Celeron, Pentium, Core i3, Core i5, Core i7 четвертого поколения Haswell

Системная шина, частота

DMI 2.0 (20 Гбит/с)

Используемая память

4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт. Двухканальная архитектура памяти. Возможные частоты работы памяти DDR3 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2600 (O.C.) / 2500 (O.C.) / 2400 (O.C.) / 2200 (O.C.) / 2133. (O.C.) / 2000 (O.C.) / 1866 (O.C.) / 1800 (O.C.) / 1600 / 1333 MHz. Совместимость с non-ECC модулями ОЗУ. Поддержка модулей памяти XMP (Extreme Memory Profile)

Слоты расширения

- 1 х разъем PCI Express 3.0. x16, (режим работы x16; разъем PCIEX16)
- 1 х разъем PCI Express 2.0 x16, (разъем PCIEX4, режим работы x4)
- 2 х разъем PCI

Поддержка Multi-GPU

AMD CrossFireX

Дисковая подсистема

Под управлением чипсета Intel Z87 Express:
- 6 x SATA III 6 Гбит/с портов с поддержкой 6 устройств SATA III 6 Гбит/с
Поддержка дисковых массивов RAID 0, 1, 5, 10, 0+1, JBOD

USB

- до 8 портов USB 2.0 / 1.1 (2 порта на задней панели, 6 подключаются к соответствующим разъемам на системной плате)
- до 6 портов USB 3.0 / 2.0 (4 порта на задней панели; 2 порта подключаемые к USB-разъему на системной плате)

Поддержка mSATA

нет

IEEE-1394

нет

Системный мониторинг

ITE IT8892, ITE IT8728F

Сетевой контроллер

- контроллер Intel GbE LAN (10 / 100 / 1000 Mбит)

Аудиоподсистема

- формат представления аудиосигнала: High Definition Audio
- схема позиционирования аудиосигнала 2 / 4 / 5.1 / 7.1
- коннекторы SPDIF In/Out
- кодек Realtek ALC898
*Чтобы активировать пространственное позиционирование звука по схеме 7.1, следует задействовать модуль HD Audio на передней панели и разрешить многопотоковое воспроизведение звука в настройках аудиодрайвера.

Питание

- основной 24-контактный разъем питания ATX
- дополнительный 8-контактный ATX12V разъем питания

Разъемы на системной плате

- 3 x разъема подключения системных вентиляторов (4-пин)
- 1 x разъем вентилятора CPU (4-пин)
- группа разъемов фронтальной панели
- 1 х разъём для подключения LPT-порта на выносной планке
- 1 х аудио разъем на передней панели
- 1 х разъем USB 3.0/2.0
- 1 х COM-порт
- 1 х LPT порт
- 1 х перемычка для сброса CMOS
- 1 х разъем S/PDIF Out
- 3 х разъема USB 2.0/1.1
- 1 х разъем Trusted Platform Module (TPM)

Разъемы задней панели

- 1 х сетевая LAN-розетка RJ-45
- 2 х порта USB 2.0/1.1
- 1 х порт HDMI
- 1 х порт PS/2 для подключения клавиатуры и мыши
- 4 х порта USB 3.0/2.0
- 1 х порт D-Sub
- 1 х порт DVI-D
- 6 х аудио разъемы

Фирменные функции и технологии

- Ultra Durable 4 Plus
- поддержка EasyTune
- фирменная утилита @BIOS™
- фирменная утилита Q-Flash
- фирменная функция EZ Setup
- поддержка Xpress Install
- фирменная утилита USB Blocker
- поддержка APP Center
- поддержка фирменной технологии GIGABYTE On/Off Charge

Контроль за состоянием системы

- мониторинг напряжения питания ключевых компонентов системы
- идентификация текущей температуры ЦП
- автоопределение скорости вращения группы вентиляторов ЦП, Системы и опц.
- уведомление о выходе из строя вентилятора CPU / CPU OPT
- регулировка скорости вращения вентиляторов CPU / CPU OPT
- определение текущей температуры ЦП / Системы / Чипсета

Дополнительное программное обеспечение

- Norton Internet Security (OEM версия)
- технология Intel Smart Response
- технология Intel Rapid Start
- технология Intel Smart Connect
- утилита cFosSpeed

Графический интерфейс (в случае использования встроенного в ЦП видеоядра)

- максимальный объем используемой памяти - 1Гб
- 1 х DisplayPort выход, с поддержкой максимального разрешения 3840 x 2160 @ 60 Гц (версия интерфейса DisplayPort соответствует спецификации 1.2.)
- 1 х D-Sub выход, максимальное разрешение 1920 x 1200 @ 60 Гц
- 1 х DVI-D выход, максимальное разрешение 1920 x 1200 @ 60 Гц (DVI-D порт не поддерживает подключение через D-Sub адаптер)
- 1 х HDMI выход, с поддержкой максимального разрешения 4096 x 2160 @ 24 Гц

Размеры, мм

244 x 225

Форм-фактор

mATX.

BIOS

GIGABYTE GA-Z87M-D3H прошит современный UEFI BIOS на основе микрокода AMI. Дизайн и оформление меню BIOS претерпели значительные изменения по сравнению с меню плат предыдущего поколения, стал более информативным, удобным, да и просто приятным глазу. Меню поддерживает возможность управления мышью и винчестеры, объемом свыше 3 ТБ.



Из меню убрали вкладу «Мониторинг» - теперь все сведения о работе комплектующих, мониторинг напряжения и температуры на основных компонентах, режимы работы системных вентиляторов отображаются в стартовом окне.
Пользователю предлагается 7 вкладок, каждая из которых открывает свой экран и предлагает еще несколько вкладок, специфических для основной вкладки.

Первой вкладкой идет вкладка«Home» и раздел Performance: содержание этой вкладки можно изменить нажав в пункте Select Your Own Options кнопку Setup – после этого в содержание вкладки можно включить (или убрать) наиболее популярные для себя меню и настройки параметров системы и держать их «под рукой» без необходимости шарится по всему меню BIOS. Содержание остальных пяти вкладок меню Home можно настроить аналогичным образом, а самим вкладкам назначить необходимые имена.

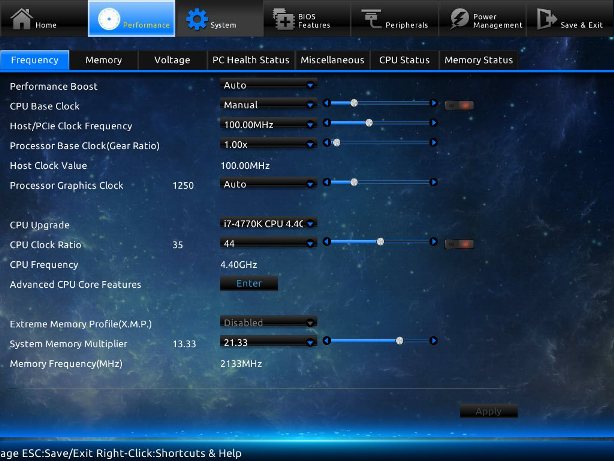

Следующий раздел меню BIOS – Performance, в котором настраиваются напряжения на компонентах системы, частоты и прочие нужные для разгона системы вещи.



Первая вкладка «Frequency» отдана под установку параметров работы процессора и, соответственно, его разгон. Вкладка «Memory» отдана, соответственно, под память. На вкладке PC Health Status можно включить / отключить предупреждения системы о повышении температур, остановке вентиляторов и прочих неприятных вещах. Вкладка «CPU Status» отображает текущие параметры работы процессора. В общей сложности, все возможные к изменению параметры работы основных комплектующих и их разгона представлены в таблице:



Параметр

Название меню

Диапазон

Шаг

Частота системной шины

PCIe Clock Frequency

80,00 – 133,32

0,01

Базовая частота процессора

Processor Base Clock

1 – 1,66

0,33

Частота графического ядра процессора

Processor Graphics Clock

400 – 4000

50

Процессорный множитель

CPU Clock Ratio

8 – MAX

1

Частота оперативной памяти

System Memory Multiplier

8,00, 10,66, 13,33, 14,00, 16,00, 18,00, 18,66, 20,00, 21,33



Тайминги оперативной памяти

DRAM Timing







CPU VRIN External Override

1,000 – 2,892

0,003

Напряжение на вычислительных ядрах процессора

CPU Vcore

0,500 – 1,799

0,003

Допустимое отклонение от установленного напряжения на вычислительных ядрах процессора

CPU Vcore Offset

- 0,300 - + 0,399

0,001

Напряжение на графическом ядре процессора

CPU Graphics Voltage (VAXG)

0,500 – 1,699

0,003

Допустимое отклонение от установленного напряжения на графическом ядре процессора

CPU Graphics Voltage Offset

- 0,300 - + 0,399

0,001

CPU RING Voltage

0,800 – 1,799

0,003

CPU RING Voltage Offset

0,800 – 1,799

0,001

Напряжение на системном агенте

CPU System Agent Voltage

- 0,300 - + 0,399

0,001

CPU I/O Analog Voltage

- 0,300 - + 0,399

0,001

CPU I/O Digital Voltage

- 0,300 - + 0,399

0,001

Напряжение на чипсете

PCH Voltage

0,650 – 1,295

0,005

PCH IO

1,050 – 1,900

0,005

Напряжение на модулях оперативной памяти

DRAM Voltage

1,150 – 2,100

0

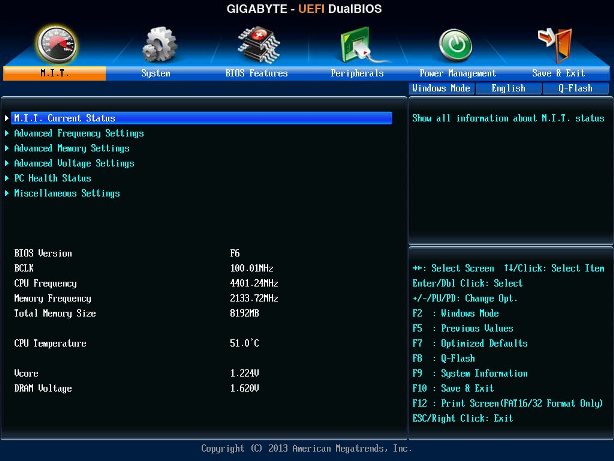

Если по каким-то причинам работа в обновленном меню не удобна, от него можно отказаться простым нажатием клавиши F2. После этого меню BIOS приобретет более классический внешний вид – не настолько классический, каким он был в году так 2000-ном, но все же:




ИТОГО

В общем и целом GIGABYTE GA-Z87M-D3H довольно неплохая плата с годным функционалом. Пусть не везде этот функционал и реализован понятным образом (здесь вспоминаем схему работы графических слотов при установке двух видеокарт), но все же плата может предложить необходимые функции в достаточном для рядового пользователя объеме. Как для бюджетной платы GIGABYTE GA-Z87M-D3H предлагает еще и множество программных функций, доступных для плат уровнем повыше. Сюда же добавим 6 портов SATA III, обилие USB дырок (пусть и не все задействованы «из коробки»), а так же память – 3000 МГц на такой крохе – очень даже заманчиво.

Особого внимания заслуживает и высококачественная компонентная база платы: стандарт Ultra Durable 4 Plus, повышенная защита внутренних компонентов, хорошее охлаждение основных компонентов подсистемы питания процессора – все это очень пригодится при умеренном разгоне процессора с разблокированным множителем. Кстати, по охлаждению – очень порадовали 4 разъема для подключения вентиляторов с поддержкой ШИМ-управления.

Что касается жесткого разгона процессора, то здесь GIGABYTE GA-Z87M-D3H особо не поможет – она сделана для других целей, а вот с уровнем пользования платы «выше среднего» никаких сложностей возникнуть не должно.

На этом всё.

Автор: Артём О.
