Экстремальная материнская плата ASUS MAXIMUS VI EXTREME
21/11/2013


На сегодня у нас экстремальный (ну как минимум, большого размера) обзор экстремальной материнской платы ASUS MAXIMUS VI EXTREME с экстремальными возможностями, экстремальной комплектацией и экстремальным ценником. В общем – один сплошной экстрим.



ASUS MAXIMUS VI EXTREME, как и подобные «высокоуровненвые» материнские платы прочих производителей – для компании это в большей степени имиджевые продукты, основная задача которых заключается в пиаре и рекламе производителя, демонстрации его технических возможностей и превосходства, т.е. чисто повыделываться перед конкурентами на тему: «Вот что мы можем! А чего достигли вы?». Выпуск и продажа даже самых деревянных продуктов денег производителю приносит значительно больше, чем всякие «экстримы», «хардкоры» и прочие «киллеры» именно за счет массовых продаж.


Целевая аудитория данных продуктов – оверклокеры, именно благодаря и за счет которых и происходит основная масса пиара производителя и конкретного продукта (причем зачастую самым продвинутым оверам, которые способны ставить рекорды и светится в таблицах и новостях профильных сайтов, производитель выдает железо на шару, спонсируя свой пиар; главное, чтоб в списке используемого железа засветилось название производителя и его продукции). Но сколько осталось серьезных оверклокеров на тысячу «стандартных» пользователей – наверное, два с половиной человека, не более… Да и функции авторазгона системы обретают все большую популярность: тыцнул две кнопки в окне утилиты – и все, система сама себя разогнала как нужно.


Оставшаяся аудитория покупателей «экстримов» - человеки, которым нужно собрать совсем навороченную машину (и не всегда и только эти люди – геймеры, хотя их большинство). Сюда же входят и те, кто промышляет серьезным, продвинутым моддингом: не таким, что покрасили корпус краской из баллона, протянул по периметру елочную гирлянду, нарисовал знак радиоактивного заражения на корпусе (или прорезал окно в боковой крышке) и все, а на пример вот таким моддингом:



Естественно, что вот такие чудо-машины собирать на основе обычного железа и ставить в них «среднестатистическую» комплектуху никто не будет: это как ракетоноситель заправлять соляркой.


И, конечно же, игры. Если нужна пара – тройка видеокарт, гора годной периферии и прочие цацки, да чтоб это все еще и работало под нагрузкой как нужно и без сбоев, то в таком случае покупка «обычной» платы – вариант ой как не самый удачный.


Что касается конкретно ASUS MAXIMUS VI EXTREME – естественно, это принадлежность с семейству «самых годных» продуктов от ASUS – Republic Of Gamers, что обещает много очень интересных вещей, горы возможностей, уйму полезных функций, и все это приправлено хорошей порцией надежности. Из восьмой линейки (и крайней на сегодня) материнских плат ASUS под процессоры Intel Haswell в исполнении Socket 1150 – EXTREME это самый что ни на есть потолок возможностей. Дальше уже некуда.


Раз уж сегодня все экстрим, то подключить нужно что-то соответствующее. Что может быть экстримальнее и страшнее, чем Marilyn Manson образца Antichrist Superstar: обдолбаный разукрашено – крашенный дядька с «железными» зубами, разноцветными глазами, расхаживающий на ходулях и частично одетый в женское нижнее белье и протезы… ну и тексты песен в том же стиле… и музыка… и остальные участники группы… Немного юмора в тему: В темном переулке встретились Николай Валуев и Мэрилин Мэнсон. Обделались оба…

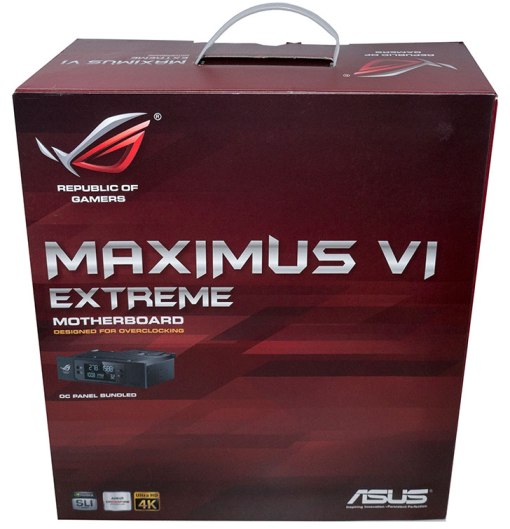

Упаковка. Пакуется ASUS MAXIMUS VI EXTREME в стандартную коробку стандартного для серии ROG оформления:

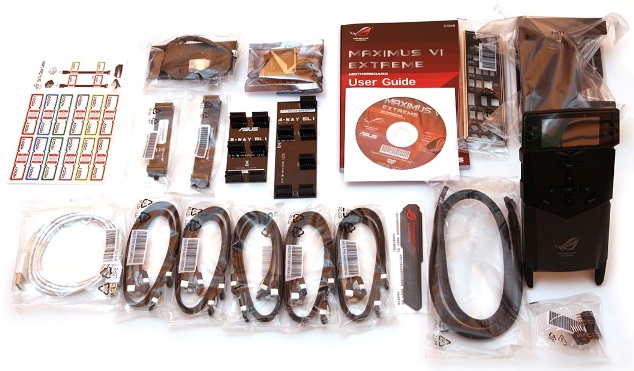

Как было указано выше, ASUS MAXIMUS VI EXTREME идет с экстремальным комплектом поставки. Смотрите сами:



- заглушка на заднюю панель;
- подробное руководство пользователя на английском языке;
- десять кабелей SATA III 6 Гбит/с;
- кабель ASUS ROG Connect;
- набор наклеек для кабелей. Если плата имеет 100500 портов подключения дисков (а MAXIMUS VI EXTREME имеет их именно столько), то немалая польза в этих стикерах все же есть;
- OC Panel и соответствующий кабель для подключения к материнской плате. А вот это – очень интересный девайс, полезный при самом серьезном разгоне системы, особенно в условиях открытого стенда. Он настолько интересен, что ему будет посвящена отдельная часть статьи, но немногим позже;
- переходник для установки OC Panel в 5.25” отсек корпуса;
- жесткий 4-Way SLI мост;
- жесткий 3-Way SLI мост;
- гибкий SLI мост;
- гибкий CrossFireX мост;
- набор переходников Q-Connector;

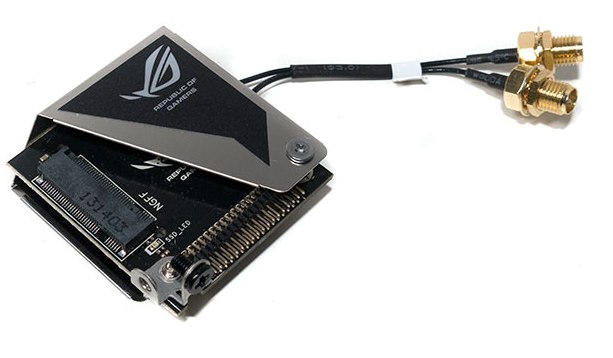

- карта расширения mPCIe Combo II NGFF с WiFi и Bluetooth модулями;
- две Wi-Fi антенны;
- магнит с эмблемой Republic Of Gamers;
- диск с программным обеспечением.


Такой обширный набор всевозможных полезных вещей практически на все случаи жизни не часто найдешь в коробке другой материнки, даже если ее стоимость сопоставима со стоимостью ASUS MAXIMUS VI EXTREME.

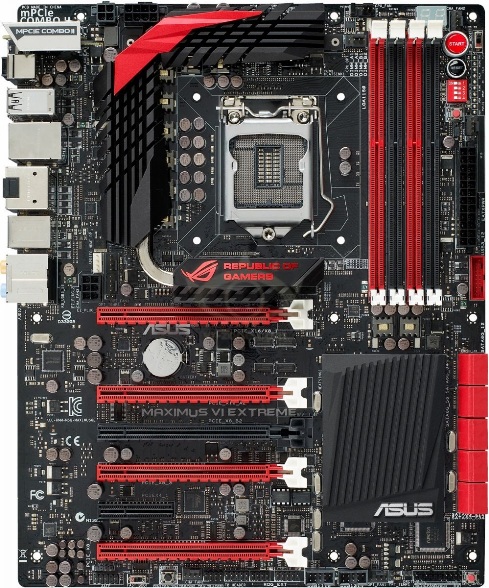

Вот и сама плата во всей красе:



В отличие от своего предшественника MAXIMUS V EXTREME, «шестой» максимус выполнен в форм – факторе АТХ, а не EATX с размерами 305 х 257 мм. Немного ужаться не в ущерб функционалу получилось, скорее всего, за счет переноса некоторых деталюшек на модуль OC Panel и оптимизации компоновки элементов. Оставшиеся же на плате электронные компоненты распаяны практически впритык друг к другу. Качество и аккуратность пайки, которые являются для ASUS своеобразной визитной карточкой, как всегда на высоте: все ровно, четко, чисто. Сама же плата смотрится очень даже внушительно.


Подсистема питания ASUS MAXIMUS VI EXTREME. Здесь производитель нам обещает «использование исключительно высоконадежных компонентов премиум - класса»: эксклюзивные дроссели BlackWing, которые способны работать с токами до 60 А и имеющие золотое напыление, стойкие к повышенным температурам твердотельные японские конденсаторы «10К Black Metallic Capacitor», а также энергоэффективные и «холодные» транзисторы «NextFET MOSFET».



Подсистема питания ASUS MAXIMUS VI EXTREME построена по схеме как 8 + 2 фазы. Восемь фаз идут на процессор, а за их работу отвечает полностью цифровой преобразователь питания Extreme Engine Digi+ III (микросхема промаркирована как DIGI+ ASP1251). Вдогонку к ним с обратной стороны платы распаяны восемь микросхем – драйверов International Rectifier IR3535. И, соответственно, две фазу идут под питание памяти: здесь также распаяны транзисторы NexFET, дроссели BlackWing и двухфазный контроллер питания DIGI+ ASP1103.


Такая вот восьмифазная подсистема питания процессора, она, конечно, годная, качественная и все такое, но… точна такая же схема используется и на самых простых платах серии ROG – на том же самом ASUS MAXIMUS VI Hero, который стоит в два раза дешевле, питальник процессора идет один в один. Нет, этих фаз вполне достаточно для всего + еще и встроенный контроллер питания в сам процессор – все круто, но… можно же было EXTREME как-то выделить из линейки напаяв ему, допустим, 12 фаз… и стоит это дело копейки, и отдел маркетинга бы точно одобрил.


Для охлаждения платы прикручены 2 алюминиевых радиатора: первый состоит из трех секций, соединенных тепловой трубкой и отвечает за охлаждение подсистемы питания процессора и ее контроллера на плате, а так же микросхемы PLX; второй радиатор – одна большая и такая же алюминиевая болванка – для охлаждения чипсета. Крепятся радиаторы к материнке болтами, а для лучшего контакта в качестве термоинтерфейса применены термопрокладки. Во время тестов с разогнанным процессором многие тестеры отмечали максимальную температуру на радиаторе чипсета на уровне 35,9°C, что есть очень хорошо.

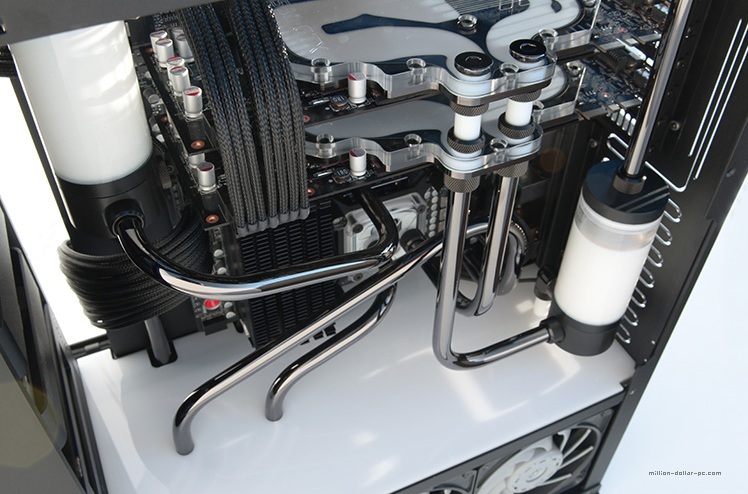

Но раз уж мы говорим об экстриме, который подразумевает всякие жестяки, и, следовательно, использование жидкостного охлаждения, то чтоб соответствовать правилам фэн-шуя, следует открыть сайт компании EK Water Blocks. Предприимчивые человеки с того сайта уже давно заделали фулкавер – ватерблок для ASUS MAXIMUS VI EXTREME: модель промаркирована как EK-FB ASUS M6E.

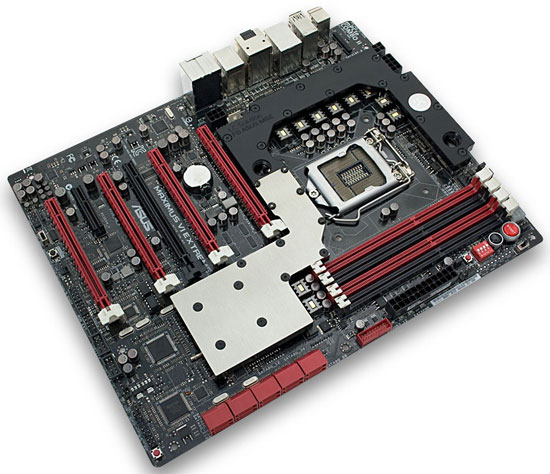

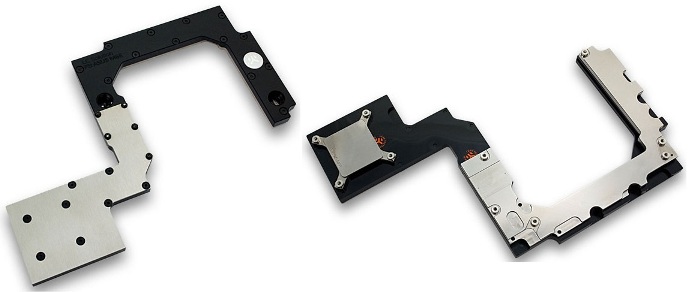

Охлаждает он все тоже самое, что и комплектные радиаторы материнки («вода» проходит по контуру только на элементах питальника, чипсет охлаждается «в пассиве»), но делает это значительно лучше, да и смотрится симпатично.

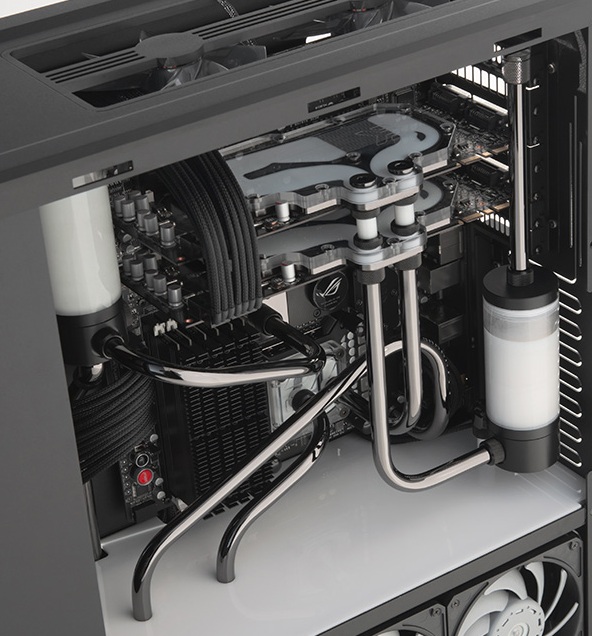

Ватерблок предлагается в двух «дизайнерских» вариантах - с крышкой из никелированной меди и ацетала (на фото), и с крышкой, изготовленной только из никелированной меди (вся поверхность металлическая, белая и зеркальная): по эффективности они друг от друга никак не отличаются – чисто «на вкус и цвет». Да, вот один довольно неприятный момент – стоит эта железяка 128 Евро - денег…

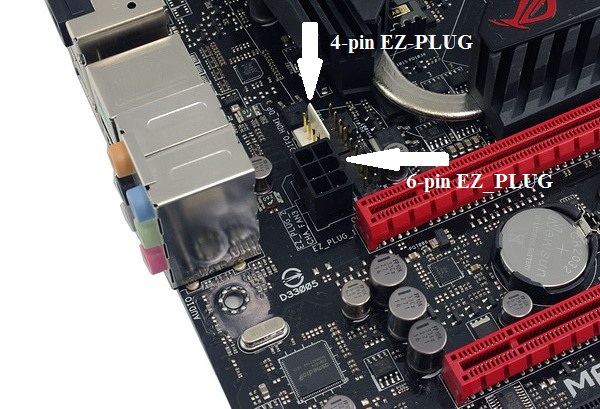

Питается электричеством ASUS MAXIMUS VI EXTREME через целый набор всевозможных коннекторов: один стандартный, он же основной, 24-pin EATX Power connector; под питание процессора уже идет два дополнительных коннектора 8-pin ATX 12V Power connector и 4-pin ATX 12V; и еще два под питание связки видеокарт: обычный "видеокартный" 6-pin EZ_PLUG Power connector и дополнительный 4-pin EZ_PLUG (при построении серьезной связки multi-GPU рекомендуется подключение питания этому разъему для стабильной работы портов на задней панели материнки). Вот и они:



В общем, с вероятностью в 95% покупка ASUS MAXIMUS VI EXTREME потянет за собой еще и покупку блока питания (была в новостях такая тема, что не все сегодняшние БП подходят для работы с материнками по Haswell`ы; на коробку некоторых даже стали лепить наклейку «Haswell Ready»), причем, смотреть нужно будет не только на мощность БП, но и его набор проводов. И скорее всего, брать придется блок с мощностью намного большей, чем это может быть реально необходимо – все ради требуемых проводов. Если массив из 3-х или четырех карт не намечается, то задача значительно упрощается: вставлять провода в 6-pin EZ_PLUG (и тем более в 4-pin EZ_PLUG) не обязательно.


Чипсет. Самый последний и продвинутый среди вообще всех чипсетов под процессоры Intel не серверного сегмета Intel Z87. Тут много не напишешь: да, очень много возможностей расширения и подключения сторонних устройств; да, совместимость с самыми современными устройствами и девайсами; какие – либо принципиально новые возможности по сравнению с аналогом седьмой линейки – нет.


Слоты для установки планок оперативной памяти. Здесь все по-старому: DDR 3, 240-ка контактный DIMM, двухканальный режим работы памяти, максимальный объем ОЗУ – 32 ГБ, поддержка технологии Intel Extreme Memory Profile (XMP). Единственное, более – менее новшество, которое применили инженеры ASUS, это так называемая «T-топологии 2-ого поколения». Звучит страшновато, но по факту это касается только возможных рабочих частот памяти при разгоне: официально MAXIMUS VI EXTREME поддерживает рабочие частоты памяти до 3000 МГц включительно (хотя в соответствующем меню BIOS максимальное значение частоты ОЗУ составляет 3200 МГц). Другие официальные частоты: 1066 / 1333 / 1600 / 1800 (О.С. ) / 1866 (О.С.) / 2000 / 2133 (О.С.) / 2200 (О.С.) / 2400 (О.С.) / 2600 (О.С.) / 2666 (О.С.) / 2800 (О.С.) / 2933 (О.С.) МГц.

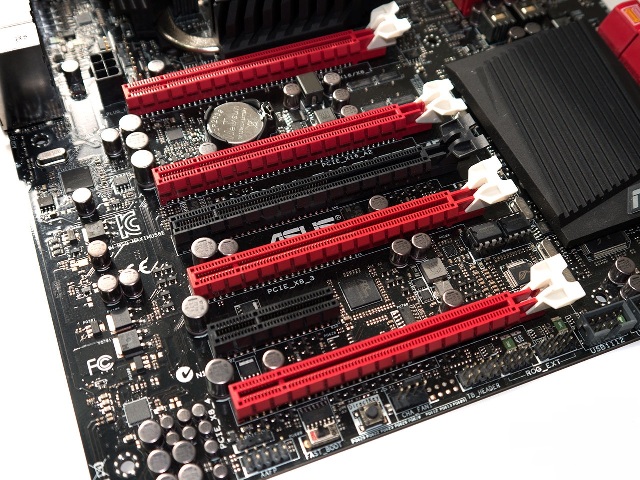

В распоряжении ASUS MAXIMUS VI EXTREME имеются 6 из семи возможных для формата АТХ слотов расширения: 5 из них полноразмерные PCI Express 3.0 x16 и один PCI Express 2.0 х4. Как и положено экстриму с построением связки из нескольких видеокарт, материнке напаяли микросхему – коммутатор PLX PEX 8747, дабы было не 16 линий PCI-E, а уже 32-е.



Тот слот PCI Express, который черный, он работает, если в плату всунуты до трех видеокарт. Если карт всунуто больше, он автоматически отключается.


Формулы распределения линий PCI-E между несколькими видеоадаптерами следующие:


- x16 (Native)
- x8 (Native) + x8 (Native)
- x8 (Native) + x16 + x8
- x8 (Native) + x16 + x8 + x8
(Native – это означает, что линии PCI-E идут непосредственно от центрального процессора)


Как видно, полноценной связки из двух видеокарт с линиями х16 + х16 получить не удастся. Только х8 + х8. Также не совсем понятна формула линий для четырех карт х8 + х16 + х8 + х8: всего есть только 32 линии, а по этой формуле необходимо 40. Если для такого массива видеокарт подключается еще и чипсет, то это не совсем айс. Старая, добрая х8 + х18 + х8 + х8 без необходимости дергать чипсет была бы более удачной.


Для подключения накопителей ASUS MAXIMUS VI EXTREME предлагает 10 портов SATA III с пропускной способностью 6 Гб/сек и возможностью построения дисковых массивов SATA RAID 0, 1, 5, 10. Шесть портов идут от чипсета материнской платы, за работу еще четырех портов отвечают два дополнительных контроллера ASMedia ASM1061. Слева от портов SATA распаяна колодка для подключения портов USB 3.0 на передней панели корпуса.

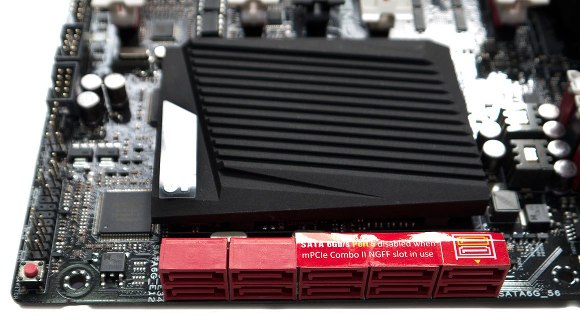

Как обещает бумажка, наклеенная на колодки SATA, один конкретный из портов отключится при подключении к материнке комплектной карты расширения mPCIe Combo II NGFF. Вот она:



Раньше ее подключение не требовало принести в жертву что-либо: на ней были только пустые разъемы mSATA и micro PCI-E для подключения маленького кэширующего SSD и модулей Wi-Fi и Blootuth. Теперь же эти беспроводные интерфейсы распаяны на плате расширения по умолчанию. В принципе, тоже хорошо – не надо заморачиваться с поиском и покупкой сих девайсов, если они нужны, а если не нужны – так их стоимость аккуратно, равномерно и практически незаметно размазана по стоимости остального содержимого коробки MAXIMUS VI EXTREME (включая и саму коробку).


Звук. За вывод звука на ASUS MAXIMUS VI EXTREME отвечает звуковой кодек Realteck ALC1150 – он самый трендовый на материнках высокого класса практически у всех альтернативных производителей материнских плат. Похоже, что ASUS решил отойти в сторону от своей концепции звука Suprime FX проектируя MAXIMUS VI EXTREME: здесь не применяются ни магнитное экранирование звукового кодека, ни специальная обвязка компонентов всей звуковой системы, как это практикуется на более «скромных» платах ROG. В принципе оно и логично – для такой платы в частности и системы, которую можно собрать на ее основе, больше подойдет годный дискретный звук баксов так за 150 – 200, а то как-то не фонтан. Хотя и используемый Realteck ALC1150 вполне неплох:
- он поддерживает форматы аудиосистемы 2 / 4 / 5.1 / 7.1 каналов;
- способен воспроизводить аудио с отношением сигнал/шум на уровне 112 дБ;
- обеспечивает запись звука с отношением сигнал/шум 104 дБ;
- и, кроме того, может похвастаться возможностью воспроизведения lossless-аудио с частотой дискретизации 192 КГц и разрешением 24-бит;


Как для встроенного аудио – совсем хорошо и айс.

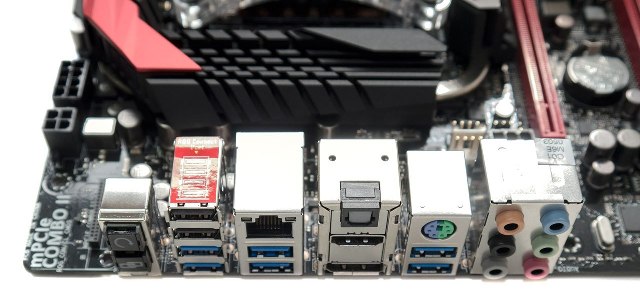

На задней панели ASUS MAXIMUS VI EXTREME есть следующие дырки и кнопки:




- 1 x PS/2 (клавиатура/мышь);
- 6 x USB 3.0;
- 2 x USB 2.0;
- 1 x DisplayPort;
- 1 x HDMI;
- 1 x LAN (RJ45) порт;
- 1 x кнопка сброса CMOS;
- 1 x кнопка ROG Connect;
- 1 x оптический S/PDIF выход;
- 6 х аудиоразъемов для подключения многоканального звука.

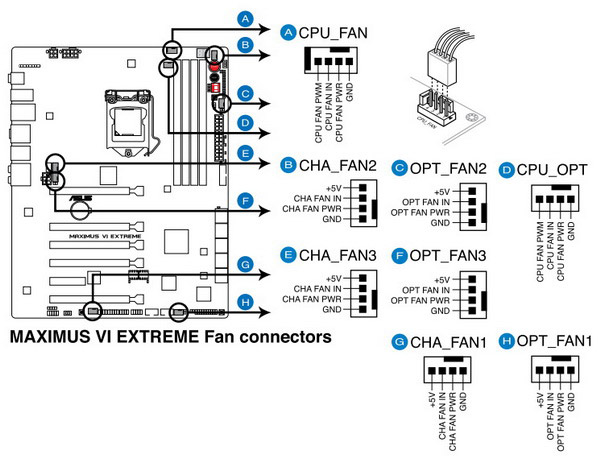

Для подключения вентиляторов систем охлаждения к ASUS MAXIMUS VI EXTREME предлагается восемь разъемов (поэтому целесообразнее просто показать «карту» их расположения):



Все они четырех контактные и поддерживают управление оборотами вентиляторов методом ШИМ. Восемь разъемов, это, наверное, рекорд.

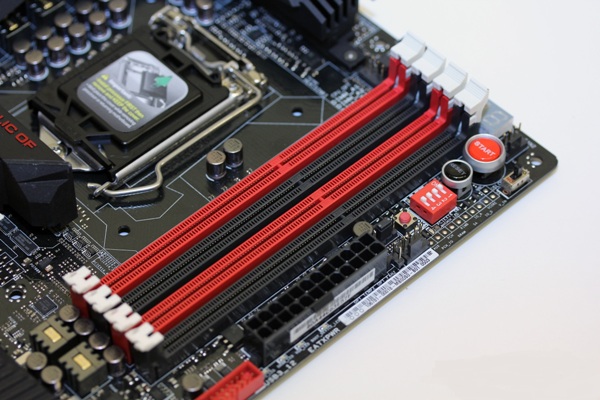

Правый верхний угол ASUS MAXIMUS VI EXTREME OC Zone смело можно назвать «уголок оверклокера». Здесь собрали почти все, что скорее всего понадобится для азотного праздника:



- кнопки управления системой START и RESET;
- четыре переключателя PCI-Е x16 Lane Switch, которые позволяют ручками отключить или подключить каждый конкретный слот PCI-Express 3.0 x16 (те, которые красные, с черным – не катит);
- кнопка MemOK!, для решения конфликтов оперативной памяти; при ее нажатии система автоматом подберет оптимальные значения рабочих напряжений и таймингов планок памяти для нормального старта системы;
- группа контактов ProbeIt; применяется для замера рабочих напряжений на основных компонентах системы с помощью щупов мультиметра; так как они представляют из себя «точки», то держать щупы КИП прийдется собственными (или, скорее всего, чужими) руками. Это не удобно.
- переключатель Slow Mode, который понижает рабочую частоту процессора при резких изменениях температуры системы, которые будут с вероятностью в 146%, если баловаться жидким азотом;
- джампер LN2 Mode, если его замкнуть, он снизит значения температур так называемых «coldbug» и «coldboot», и тем самым снизит порог срабатывания термозащиты до более низких значений, чем было установлено производителем. Таким образом расширяется пространство для экспериментов при применении жидкого азота;
- двухсекционный индикатор POST-кодов;

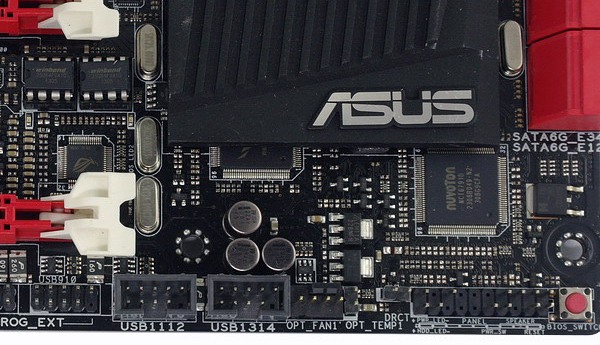

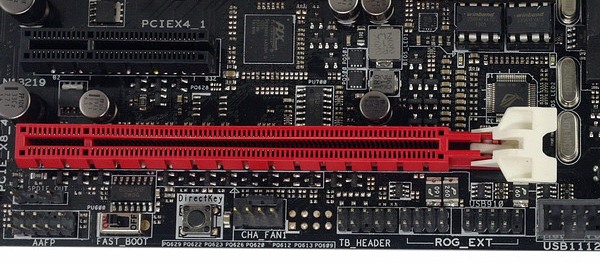

В нижней части ASUS MAXIMUS VI EXTREME тоже собраны масса полезных вещей:



- разъем S/PDIF и колодка подключения аудиоразъемов с передней панели корпуса;
- переключатель FastBoot, который ускорит загрузку системы за счет исключения ее нескольких не критичных этапов;
- кнопка DirectKey, если ее нажать, то при следующей загрузки системы автоматом будет открыто меню BIOS без необходимости жать клавишу Del – очень экономит время;
- разъем TB Header, к которому подключается опциональный внешний контроллер Thunderbolt производства, естественно, ASUS (в комплект не входит; покупается отдельно);
- два разъема ROG extension, к которым подключается внешний модуль OC Panel (такие же и там же есть и на других материнках ROG);


Теперь переходим чуть левее:



- пара колодок для подключения четырех портов USB 2.0 (по два на колодку);
- один из трех распаянных разъемов для подключения термопар (второй разъем распаян над первым слотом PCI Express x16, третий – в «уголке оверклокера»); к данным разъемам подключаются щупы для точного замера и контроля температур компонентов системы без необходимости пользоваться сторонним термометром;
- коннектор DRCT, который позволит вывести на переднюю панель корпуса ПК кнопку DirectKey, если корпус это позволит (кроме того, если корпус еще и используется…)
- разъем системной панели;
- кнопка BIOS Switch которая позволяет переключать рабочую (основную) микросхему BIOS из двух доступных (привет DualBIOS от GIGABYTE); распаяны же микросхемы BIOS под четвертым графическим слотом.

OC Panel

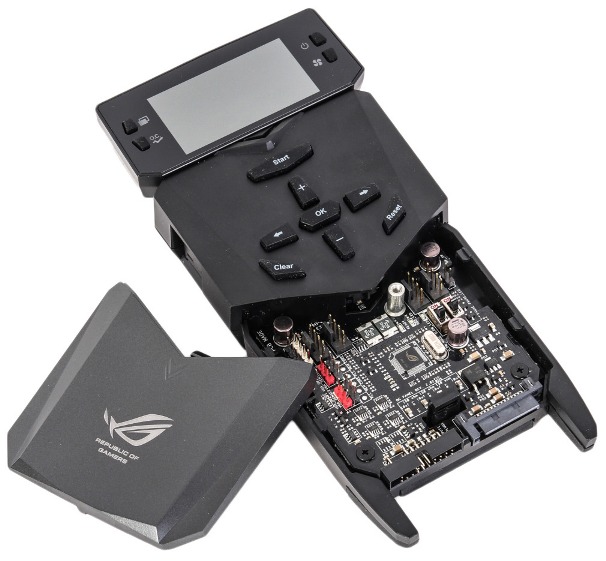

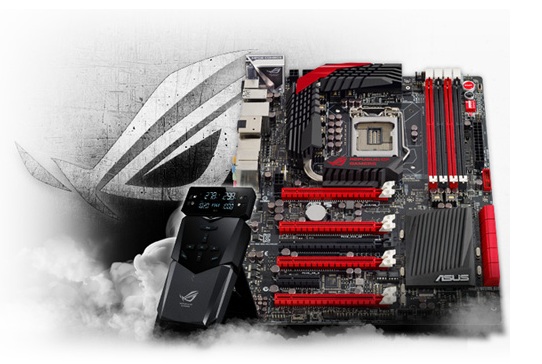

Как не трудно догадаться из названия, сей девайс предназначен для управления разгоном системы, но и даже этим его функции не ограничиваются.

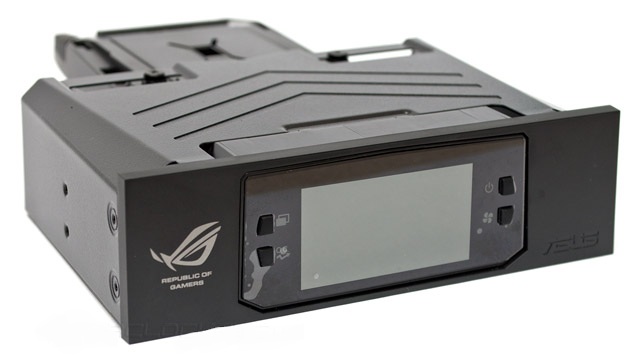

OC Panel имеет жидкокристаллический экран с диагональю 2,6? и 4 клавиши управления на «передней» своей части: кнопка питания системы, кнопка переключения на режим управления системным охлаждением, кнопка переключения режимов работы OC Panel как Normal или Extreme, и кнопка авторазгона системы One-click CPU Level Up. По умолчанию панель работает в режиме Normal: в этом режиме панель через специальный комплектный переходник монтируется в корзину 5,25? и больше напоминает самую обычную панель реобаса:

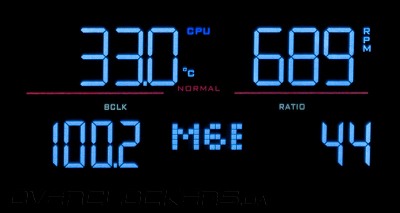

В таком «детском» режиме работы на экран панели выводятся показатели температуры процессора, значения его базовой частоты и множителя и скорость вращения вентилятора кулера CPU.



Во «взрослом» режиме работы количество функций OC Panel значительно возрастает и теперь она «устанавливается» на стол:



Теперь на экран панели выводятся показатели индикатора POST-кодов при загрузке системы, выводятся показания с подключаемых датчиков теператур Subzero Sense (они специально предназначены для замеров экстремально низких температур при охлаждении компонентов системы жидким азотом), выводятся показатели текущих и целевых параметров разгона системы. Также теперь добавляется возможность регулировать напряжения питания, частоту работы и множитель ЦП, включать и перезагружать систему с помощью кнопок навигации и управления, расположенных на панели.

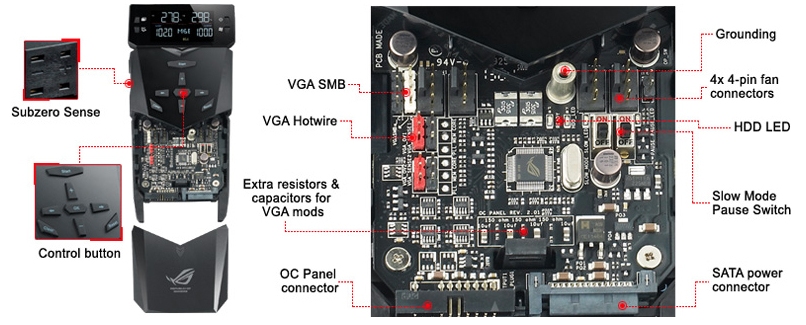

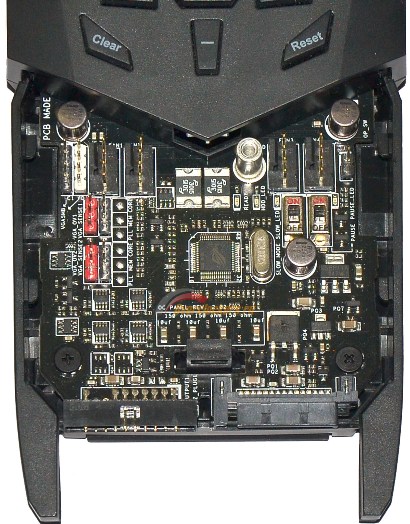

А если еще и снять переднюю крышку OC Panel, то доступных функций по разгону и управлению системой станет еще больше.



Так есть доступ к переключателю «Slow Mode», который позволяет принудительно на время скинуть частоту процессора до установленного значения и переключателю «Pause Switch», который в свою очередь позволяет «залочить» параметры системы и дать возможность пополнить стакан жидким азотом, протереть конденсат и даже пойти перекурить, дабы снять напряжение. OC Panel также позволяет подключить непосредственно «к себе» четыре дополнительных вентилятора через 4-х пиновые разъемы и управлять их частотой вращения


Но и это еще не все: OC Panel поддерживает подключение к ней до двух видеокарт ASUS из сери ROG по технологии VGA Hot Wire: видеокарты ROG оснащены специальными колодками и имеют в комплекте не менее специальные проводки, благодаря им видеокарту можно подключить к материнской плате и управлять напряжением и частотой работы графического процессора непосредственно из BIOS материнской платы. Теперь же видеокарту можно подключить и к OC Panel и издеваться над ней уже через кнопки панели. Да, есть здесь еще и светодиодная индикация работы накопителя, но это так…



Подключается OC Panel к материнской плате через специальный комплектный кабель к соответствующему разъему на материнке + панелька требует еще и подключение питания через разъем SATA-power. Хоть и поставляется OC Panel в комплекте только и исключительно к ASUS MAXIMUS VI EXTREME, но все материнки серии ROG под процессоры Haswell имеют разъем для подключения к себе OC Panel и прекрасно с ней работают, что открывает возможность купить отдельно OC Panel и успешно ею пользоваться. Вот только есть одна загвоздка: ни в одном известном мне магазине она в продаже так и не появлялась.

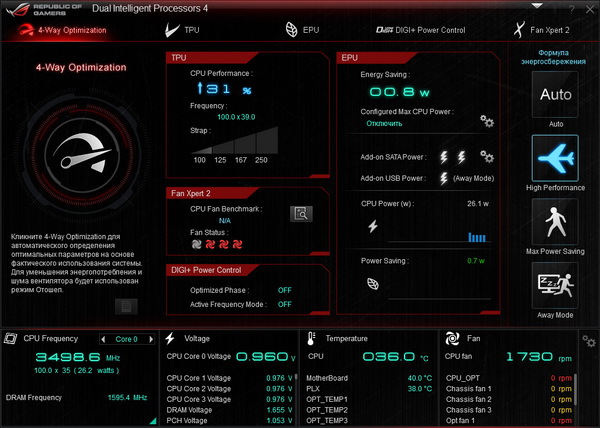

Программное обеспечение

Как и положено материнкам от ASUS, MAXIMUS VI EXTREME поддерживает работу с фирменным ПО Ai Suite. К выходу новых материнок под Haswell пакет утилит несколько потолстел, обзавелся более информативным и функциональным интерфейсом, и получил индекс «III».



Главное окно носит скорее чисто информационных характер и показывает, что творится с системой. Его основная кнопка – «4-Way Optimization», нажав которую система сама себя настроит в плане производительности, энергопотребления, охлаждения по желанию пользователя. Естественно, что все это можно проделать и собственными руками в соответствующих меню.

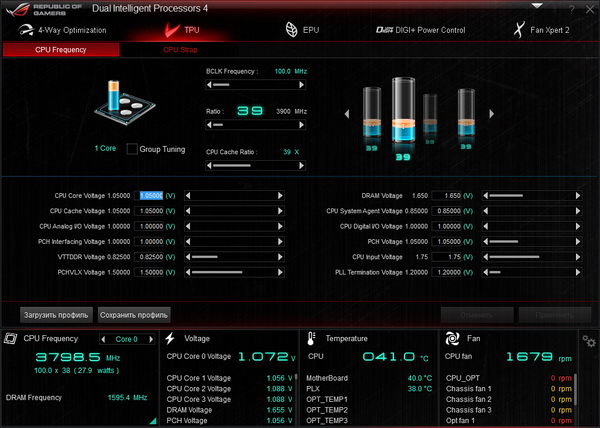

Одной из самых полезных вкладок меню ПО является вкладка DIGI+ Power Control – здесь настраивается работа подсистемы питания ЦП и памяти (в случае разгона системы на уровень не ниже «круто» правильная настройка питальников способна заметно прибавить к стабильности всей системы):



Все приведенные выше настройки можно корректировать и через меню BIOS, но в утилите они представлены более удобно и информативно, указываются предельные значения параметров дабы не зажарить процессор.


Следующей по коэффициенту полезности идет вкладка «FAN Xpert II», в которой настраиваются параметры работы подключенных к материнке систем охлаждения:



Можно воспользоваться как предустановленными профилями, так и задать параметры по собственному желанию.


Во вкладке «TPU» с системой можно делать все то, что и из меню BIOS – разгон всего, что гонится:



Здесь доступны те же самые параметры, но представлены они в более приятном глазу виде.


Есть еще и вкладка управления энергосбережением системы «EPU», но… какое нафиг энергосбережение, если мы говорим о материнке за over 3500 наших денег, к которой подключается до 4-х видеокарт и которая заделана под разгон в условиях жидкого азота… на крайний случай под «почти жестяковый» разгон на постоянку?


В целом «комплекс» Ai Suite III по своему функционалу очень хорош, но иногда функционирует он довольно кривовато (кстати, кривое ПО (утверждение не имеет отношения к драйверам) у ASUS – это тоже своеобразная визитка или корпоративная фишка). Поэтому чтоб заставить его работать хотя бы с минимальным коэффициентом кривизны придется немного повозиться.



ТТХ ASUS MAXIMUS VI EXTREME

Производитель

ASUS

Модель

Maximus VI Extreme

Чипсет

Intel Z87 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Процессоры Intel 4-го поколения Haswell в исполнении Soket 1150 Core i7 / Core i5 / Core i3 / Pentium / Celeron. Поддержка технологии Intel Turbo Boost Technology 2.0

Системная шина, частота

DMI 2.0

Системная логика

Intel Z87

Оперативная память

4 слота x 240-pin DDR3 DIMM (Non-ECC, Un-buffered), двухканальный режим работы памяти, максимальный объем ОЗУ - 32 ГБ. Возможные частоты работы памяти 1066 / 1333 / 1600 / 1800 (О.С. ) / 1866 (О.С.) / 2000 / 2133 (О.С.) / 2200 (О.С.) / 2400 (О.С.) / 2600 (О.С.) / 2666 (О.С.) / 2800 (О.С.) / 2933 (О.С.) / 3000 (О.С.) МГц. Поддержка технологии Intel Extreme Memory Profile (XMP).

Слоты расширения

- 1 x PCI-E 3.0 X16 / 8;
- 1 x PCI-E 3.0 X16;
- 1 x PCI-E 3.0 X8 / 0;
- 2 x PCI-E 3.0 X8;
- 1 x PCI-E 2.0 X4
- 1 x Mini-PCIe на карте mPCIe Combo II

Поддержка Multi-GPU

Поддержка NVIDIA 4-Way SLI и AMD CrossFireX в конфигурациях до четырех видеокарт по формулам:
- x16
- x8 + x8 (Native)
- x8 + x16 + x8
- x8 + x16 + x8 + x8

Поддержка SATA/RAID

Под управлением чипсета Intel Z87:
- 6 портов SATA III (6 Гбит/с)
- поддержка дисковых массивов RAID 0, RAID 1, RAID 10, RAID 5
- поддержка технологий Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology

Под управлением 2-х контроллеров ASMedia ASM1061:
- 4 порта SATA III (6 Гбит/с)

Поддержка eSATA

Нет

Поддержка IDE и FDD

Нет

Thunderbolt

Нет

Сетевой контроллер

1 x Gigabit LAN Controller Intel I217V

Беспроводные подключения

- Wi-Fi 802.11a/b/g/n/ac (Supports dual band frequency 2.4/5 GHz )
- Bluetooth V4.0
- Bluetooth V3.0 + HS

Аудио

8-канальный HD аудиокодек Realtek ALC1150.
Поддержка технологий: Jack-detection, Multi-streaming, Front Panel Jack-retasking

Дополнительные возможности:
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel

USB 2.0

Под управлением чипсета Z87:
- 8 x USB 2.0; два порта на задней панели подключения (черные); шесть портов - через доп. платы расширения

USB 3.0

Под управлением чипсета Z87:
- 4 x USB 3.0; два порта выведены на заднюю панель, 2 - через доп. платы расширения

Под управлением контроллера ASMedia ASM1074:
- 4 x USB 3.0; все порты выведены на заднюю панель подключения (синие)

IEEE-1394

Нет

Системный мониторинг

Nuvoton NCT6791D

Питание материнской платы

- 1 x 24-pin EATX Power connector
- 1 x 8-pin ATX 12V Power connector
- 1 x 4-pin ATX 12V Power connector
- 1 x 6-pin EZ_PLUG Power connector
- 1 x 4-pin EZ_PLUG Power connector

Разъемы задней панели

- Модуль mPCIe Combo II
- 1 x Кнопка USB BIOS Flashback
- 1 x Кнопка ASUS ROG Connect
- 2 x USB 2.0, включая порт для ROG Connect
- 6 x USB 3.0
- 1 x совмещенный PS/2 для клавиатуры/мыши
- 1 x DisplayPort
- 1 x HDMI
- 1 x LAN
- 1 х оптический выход S/PDIF
- 6 х аудио входов/выходов 3.5-мм mini-jack

Разъемы для подключения вентиляторов СО

- 2 x 4-х контактных разъема для вентиляторов CPU
- 6 x 4-х контактных разъема для корпусных вентиляторов
- все разъемы поддерживают ШИМ управление скоростью вращения вентиляторов

Внутренние порты I/O

- 1 x USB 3.0 (подключение двух дополнительных портов USB 3.0)
- 3 x USB 2.0 (подключение шести дополнительных портов USB 2.0)
- 1 x S/PDIF выход
- 10 x SATA 6.0 Гбит/с
- 1 x разъем mPCIe Combo II
- 3 x разъема для подключения термопар
- 10 x точек ProbeIt
- 4 x переключателя слотов PCI Express x16
- 1 x переключатель LN2 Mode
- 1 x переключатель Slow Mode
- 1 x переключатель DRCT
- 1 x переключатель FastBoot
- 1 x переключатель ROG extension
- 1 x кнопка для переключения микросхемы BIOS
- 1 x панель индикатора POST-кодов
- 1 x кнопка DirectKey
- 1 x кнопка MemOK!
- 1 x кнопка START
- 1 x кнопка RESET
- аудиоразъемы передней панели
- разъем системной панели

Эксклюзивные технологии

ASUS Dual Intelligent Processors 4 with 4-Way Optimization :
- The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration
CPU Level Up
ASUS Wi-Fi GO!
ASUS Exclusive Features:
- USB BIOS Flashback
- MemOK!
- AI Suite 3
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS EZ DIY:
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design:
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Разгонные функции

mPCIe Combo II (mPCIe/M.2 combo card)
ROG Connect:
- RC TweakIt
- RC Diagram
- RC Remote
- RC Poster
Extreme Engine Digi+ III:
- 8 + 2 phase power design
- NexFET Power Block MOSFET
- 60A BlackWing Chokes
- 10K Black Metallic Capacitors
ROG Extreme OC kit:
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- EZ Plug
ProbeIt
UEFI BIOS features:
- ROG BIOS Print
- GPU.DIMM Post
- Tweakers' Paradise
- ROG SSD Secure Erase
ROG RAMDisk
Extreme Tweaker

Размеры, мм

305 x 244

Форм-фактор

ATX.

BIOS

При входе в меню BIOS по умолчанию открывается расширенное меню EZ Mode, которое предоставляет доступ ко всем возможностям настройки системы. Пользователю открывается вкладка Main в которой отображается информация о системе:



Первой по счету идет вкладка My Favorites, в содержимое которой можно добавить практически любой параметр из настроек системы на свой выбор (приводится инструкция как этот сделать непосредственно в самой вкладке) и таким образом сформировать меню из самых нужных пунктов, не лазя за ними по всем просторам BIOS. Также на этой вкладке есть кнопка «Last Modified», нажав на которую можно просмотреть список последних внесенных изменений в BIOS. Еще одна новая фишка - Quick Note, здесь можно оставлять заметки о чем угодно, например, о разгоне компонентов.

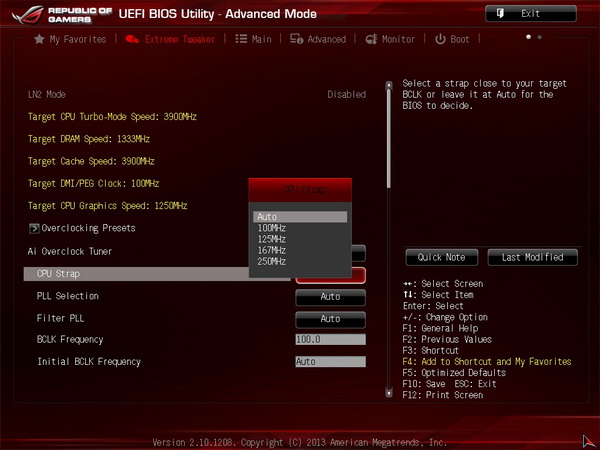

Самая популярная вкладка BIOS у ASUS MAXIMUS VI EXTREME – это вкладка, в которой и производится разгон системы и настройка параметров ее работы – «Extreme Tweaker» или как ее назвал один мой коллега «Overclocker`s Paradise».



Здесь уж точно есть, где разгуляться. Вот список доступных настроек системы и возможные к установке параметры:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BCLK Frequency

80,0 - 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3200, 2400, 2133, 1866, 1600, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Laency



-

CPU Power Thermal Control

130 - 151

1

Min. CPU Cache Ratio Limit

8 - MAX

1

Max CPU Cache Ratio Limit

8 - MAX

1

Фиксированная частота процессора

CPU Fixed Frequency(KHz)

300 - 500

50

-

Long Duration Package Power Limit

1 - 4096

1

Package Power Time Window

1 - 127

1

Short Duration Package Power Limit

1 - 4096

1

CPU Integrated VR Current Limit

0,125 - 1023,875

0,125

Фиксированная частота оперативной памяти

DRAM Fixed Frequency (KHz)

300 - 500

50

-

Power Current Slope

Auto, Level -4 - Level 4



Power Current Offset

Auto, -100% - 100%

12,5 %

Power Fast Ramp Response

0,00 - 1,50

0,001

Power Saving Level 1 Threshold

0 - 80

1

Power Saving Level 2 Threshold

0 - 50

1

Power Saving Level 3 Threshold

0 - 30

1

Объем памяти, выделяемой для нужд графического ядра процессора

iGPU Memory

Auto, 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Напряжение на процессоре

CPU Core Voltage

1,050000 - 2,200000

0,003125



CPU Cache Voltage

1,050000 - 2,200000

0,003125

Напряжение на графическом ядре процессора

CPU Graphics Voltage

0,800000 - 1,920000

0,001000

Напряжение на системном агенте

CPU System Agent Voltage

0,850000 - 2,200000

0,003125

-

CPU Analog I/O Voltage

1,000000 - 2,200000

0,003125

CPU Digital I/O Voltage

1,000000 - 2,200000

0,003125

Входное напряжение на процессоре

CPU Input Voltage

0,800 - 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 - 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 - 1,80000

0,01250

-

PCH VLX Voltage

1,20000 - 2,00000

0,01250

VTTDDR Voltage

0,60000 - 1,00000

0,01250

DRAM CTRL REF Voltage

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHA

0.39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHB

0.39500 - 0,63000

0,00500

Clock Crossing VBoot

0,10000 - 1,90000

0,00625

Clock Crossing Reset Voltage

0,10000 - 1,90000

0,00625

Clock Crossing Voltage

0,10000 - 1,90000

0,00625

PLL Termination Voltage

1,00000 - 2,50000

0,01250

Также в этом разделе меню можно настроить и параметры работы подсистемы питания процессора и памяти через соответствующий подраздел DIGI+ Power Control.


Из особенностей настроек, доступных у ASUS MAXIMUS VI EXTREME следует отметить функцию «Maximus Tweak» благодаря которой, хоть и с небольшим ущербом для общего быстродействия системы, можно улучшить совместимость этой системы с памятью, а также целый подраздел с готовыми, предустановленными профилями настроек работы ОЗУ для различных микросхем.

ИТОГО

Здесь, как бы, писать особо не о чем (точнее слишком много о чем) – из вышесказанного легко сделать выводы, что все круто, наворочено, качественно и просто замечательно… но дорого. Есть у платы и свои, так сказать, особенности: нельзя заделать связку из двух видеокарт как х16 + х16, не совсем удачная формула подключения четырех видеокарт (хотя, по факту, это мало кого расстроит), количество фаз питания без излишеств. Сюда же можно еще добавить и вероятность покупки нового и соответствующего блока питания, но: это справедливо и для других продвинутых плат под Haswell`ы, и это только вероятность, а не факт. В остальном все круто, все, что нужно – есть, что не нужно – можно добавить. Если перечислять все плюсы ASUS MAXIMUS VI EXTREME, то ниже получится еще одна небольшая статья.

На этом всё.

Автор: Артём О.


Архив



  Copyright 2004-2005 © ООО ПФ Сервис
