Обзор MSI Z87 MPOWER MAX
27/11/2013


Да прибудет с тобой МСила!

Давно у нас не было продукции MSI и это было бы неплохо исправить: все-таки компания входит в тройку самых «продвинутых» производителей компьютерных железяк и предлагает довольно много интересных продуктов, предназначенных для пользователей с энтузиазмом. Один из таких продуктов – материнская плата MSI Z87 MPOWER MAX. Сабж принадлежит к восьмому поколению материнских плат и заделан под процессоры Intel четвертого поколения Haswell в упаковке Soсket 1155, имеет в своем распоряжении чипсет Intel Z87 и нацелен на жесткие условия пользования, типа игр и разгона.



Материнка MSI Z87 MPOWER выпускается в двух вариантах: со словом MAX в названии и без его, причем букв в слове «MAX» ровно столько же, сколько и этих самых различий между моделями плат. О них буду упоминать по ходу статьи.


Сегодня у нас в программе Amy Winehouse. Крошечная, худенькая девушка с уникальным как для белого человека голосом. Жанры ее песен и музыки это ритм-н-блюз, соул и джаз, но она сама и образ ее жизни – это самый настоящий рок`н`ролл. Как и положено самому настоящему рок`н`роллщику, Эми умерла молодой - ей было 27 лет, и сейчас она исполняет «Back to black», «Rehab», «To know him is to love him» и другие свои песни на небесной сцене. пока что человеческое тело не настолько совершенно, чтоб выдержать все то, что….) После того, как ее тело кремировали, Эми вступила в клуб «27». В этот клуб входят Джим Моррисон, Курт Кобейн и другие не менее замечательные… покойники. Чтоб стать членом этого клуба нужно сделать всего лишь две вещи: 1) внести серьезный вклад в мир рока и блюза; 2) умереть в 27 лет… Эми сделала и первое и второе.

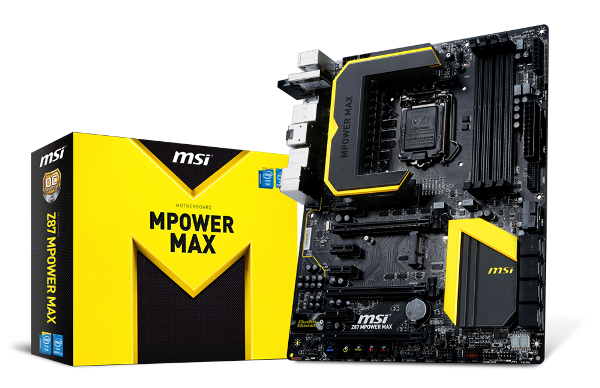

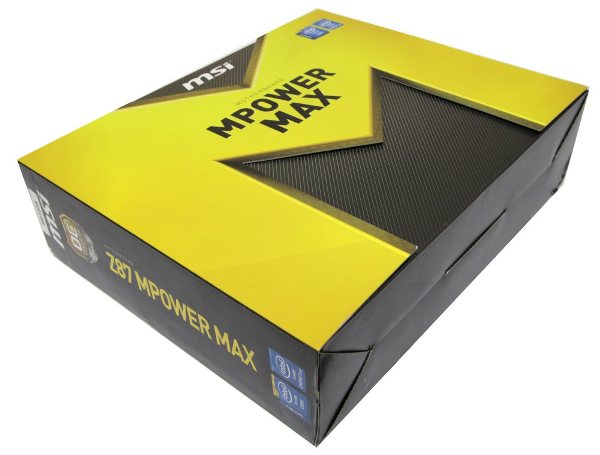

А теперь плата и ее упаковка:



Сбоку на коробке сабжа есть значок «OC Certified» . Он означает, что плата типа прошла серьезный «АРМЕЙСКИЙ» стресс – тест и не загнулась. Этот самый армейский тест представляет из себя 24-х часовой прогон системы на основе данной платы с разогнанным процессором (также производителем ставиться акцент на отсутствие обдува электронных компонентов материнки во время теста) в Prime95 (стресс – тест ЦП на тему FurMark для видеокарт). 24 часа под Праймом – это, конечно, есть очень хорошо, но когда это он стал «армейским»?


Буква «М» на коробке выполняет функцию декоративной крышки – она откидывается влево и своей обратной стороной информирует пользователя об основных фишках платы, а также открывает прозрачное на коробке «окно», дабы на плату еще можно было бы и посмотреть.


В комплекте с MSI Z87 MPOWER MAX поставляются:
- заглушка на заднюю панель I/O Shield;
- шесть кабелей SATA III 6 Гбит/с;
- планка на заднюю панель с двумя портами USB 3.04;
- гибкий мост NVIDIA SLI;
- планка на заднюю панель с парой разъемов eSATA;
- кабеля для питания устройств eSATA;
- набор коннекторов M-Connectors;
- комплект удлинителей V-Chek для подключения щупов мультиметра;
- адаптер беспроводных сетей Wi-Fi / Bluetooth;
- пара антенн;
- наклейка на корпус MSI Gaming Series
- два DVD-диска с драйверами и ПО


В той же самой коробке можно найти и гору самой разной макулатуры:
- руководство пользователя;
- инструкция по работе с фирменным программным обеспечением;
- брошюра по быстрой сборке системы;
- сертификат Military Class 4;
- табличка на дверь «BUSY BREAKING WORLD RECORDS».
Довольно неплохой комплект.

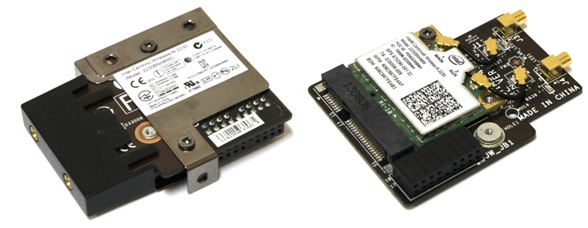

Что касается конкретного комплектного модуля беспроводных сетей, то он представляет из себя модуль Intel Centrino Wireless-N 2230, который поддерживает стандарты IEEE 802.11b/g/n, Intel WiDi (Wireless Display) и Bluetooth 4.0. Модуль имеет интерфейс miniPCI Express и к материнке подключается через специальный переходник.

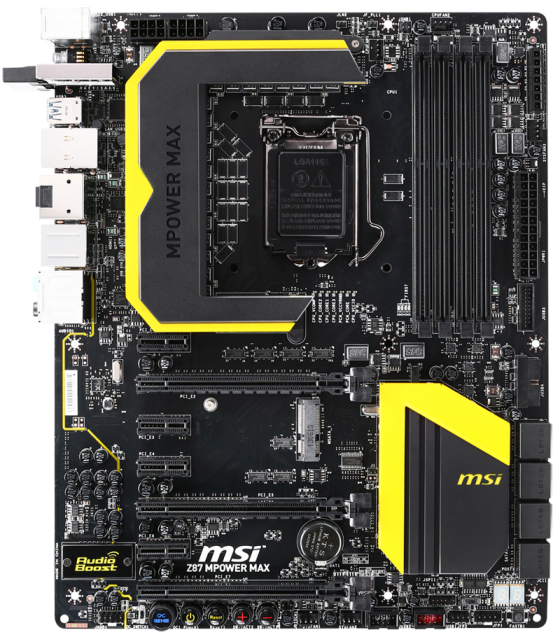

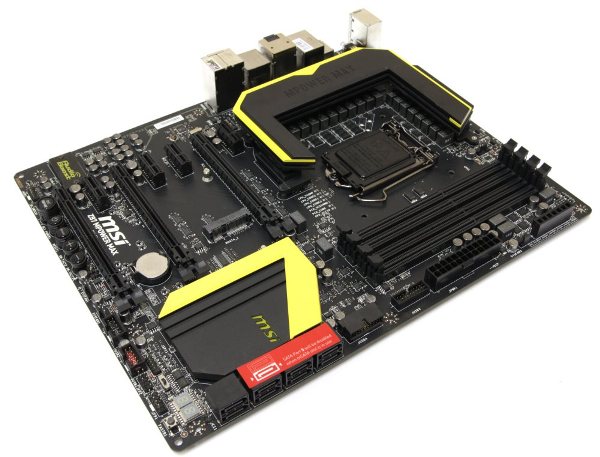

Вот и сама плата:

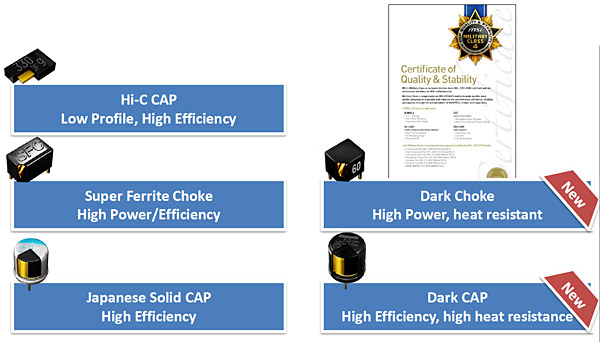

Электронные компоненты MSI Z87 MPOWER Max производятся по стандарту Military Class 4. Вот немного копипасты с сайта производителя на тему: «Military Class 4 - следующий шаг в высококачественных компонентах. Hi-C Cap, Super Ferrite Choke и твердотельные конденсаторы (Dark Cap) позаботятся о том, чтобы ваш компьютер работал более стабильно даже в экстремальных условиях».



Hi-c CAP - это очень маленькие, но невероятно эффективные конденсаторы. Помимо обеспечения достаточного пространства вокруг процессорного разъема для установки больших кулеров они также расходуют на 93% меньше энергии. Именно поэтому платы MSI являются наиболее энергоэффективными на рынке.


Dark CAP с их алюминиевым сердечником долгое время являются одним из определяющих факторов в дизайне высококачественных материнских плат, так как обеспечивают более низкое эквивалентное последовательное сопротивление (ESR), а также 10-летний срок службы.


Super Ferrite Choke - катушки с сердечником из феррита с суперпроводимостью. Благодаря этому SFC могут работать в среднем с температурой на 35С ниже, пропускать на 30% больше тока и быть на 20% более энергоэффективными, тем самым обеспечивая лучшую стабильность во время разгона.


MILITARY CLASS ESSENTIALS. Сердцем Military Class 4 является набор базовых технологий, которые увеличивают стабильность вашего ПК в самых сложных условиях. Защита от влажности и высокой температуры гарантирует, что ваша система сможет работать в любой среде, какой бы не была она суровой. Новая структура печатной платы (PCB) снижает электромагнитное излучение. К тому же, все разъемы имеют защиту от электростатического разряда (ESD) для предотвращения короткого замыкания.


Что касается производства текстолита платы, то и здесь MSI решили отличиться. Печатная плата (OC PCB), которая используется в материнских платах MSI серии Overclocking, базируется на совершенно новых разработках, где количество слоев увеличено на 50% - теперь плата иметь 6 слоев. Это позволило полностью переработать разводку компонентов для лучшего разгона. Изолированные дорожки подсистемы питания для оптимальной эффективности позволяют расположить больше функций на плате без их перекрестного влияния друг на друга. Каждая материнская плата MSI Overclocking создана для бескомпромиссной стабильности в экстремальных условиях:
- увеличенное число слоев печатной платы - MSI Z87 MPOWER MAX имеет 6 слоев медных проводников;
- повышенная влагостойкость;
- печатная плата из туго сплетенного стекловолокна;
- повышенная защита от электростатического разряда.

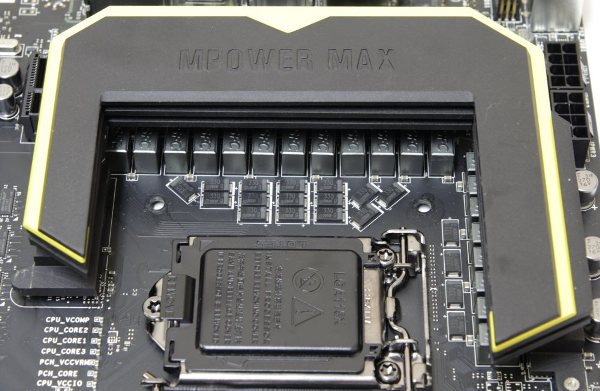

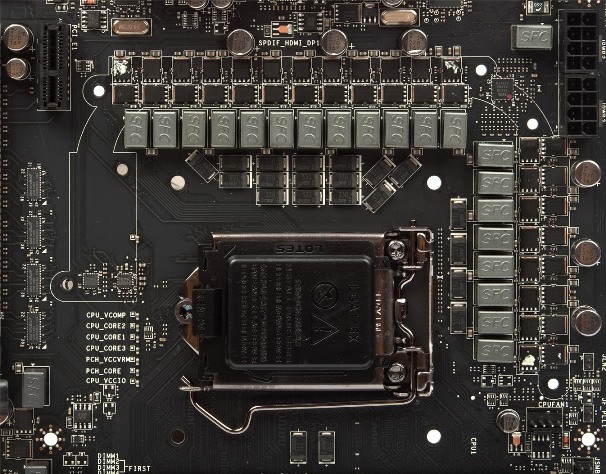

Подсистема питания MSI Z87 MPOWER MAX построена по 20-ти фазной схеме для вычислительных ядер ЦП и дополнительных узлов. Питальник MSI Z87 MPOWER не MAX имеет только 16-ти фазную схему – и это первое из трех отличий MAX от не MAX (второе и третье отличие заключается в количестве портов USB 2.0 и USB 3.0 – у MAX каждого из них на пару портов больше). Управляются компоненты цифровым ШИМ-контроллером DigitALL (IR3563B). Производитель обещает, что этот самый контроллер будет точечно подавать напряжение нужным компонентам и снизит энергопотребление.



Для охлаждения компонентов применяется алюминиевый радиатор. Если смотреть на него «сверху», то вид у него получается довольно таки внушительный (и дизайнерски он тоже неплохо вписывается).

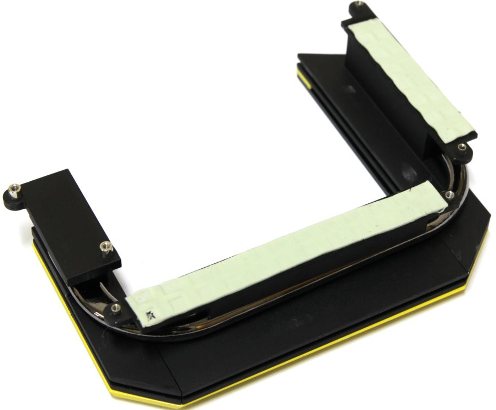

Но если его снять и перевернуть, то окажется, что он прост как две копейки и примитивен дальше некуда. Но как не странно, со своей задачей он справляется очень хорошо – во время тестов платы с разогнанным процессором температура компонентов в среднем держится на отметке в 35,5°C.



Третья секция радиатора (та, которая без термопрокладки), казалось бы должна применяться для охлаждения моста PLX, но нет. Она охлаждает пару деталюшек.


Еще один алюминиевый радиатор охладает чипсет Z87 и он также стилизован в соответствии дизайну платы.


Питание материнской плате подается через основной 24-pin ATX разъем и два дополнительных разъема 8-pin каждый для питания процессора. Каких либо других дополнительных разъемов питании для связки видеокарт нет.

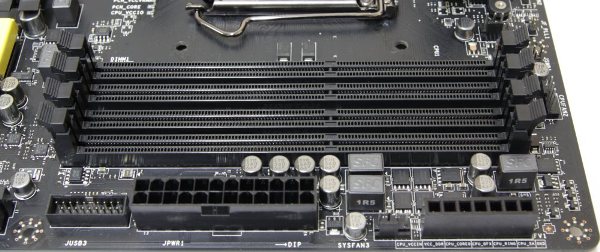

Для установки планок оперативной памяти есть все те же DIMM-слота, все тот же DDR3, тот же самый двухканальный режим работы (1 и 3 + 2 и 4), и опять же максимальный объем установленной памяти в 32 гигабайта. Планки памяти имеют собственную двухфазную систему питания. В номинале планки памяти могут работать на частотах от 1066 до 1600 МГц, а вот в разгоне можно добиться частоты и повыше – до 3000 мегагерц. Такие высокие частоты работы памяти возможно получать благодаря технологии «T-Topology», которой и на MSI Z87 MPOWER MAX нашла себе применение. И, опять же, есть поддержка технологии Intel Extreme Memory Profile (XMP).



Рядом со слотами памяти распаяна колодка для подключения щупов мультиметра «V-Check Points» дабы четко – конкретно замерять рабочие напряжения на компонентах платы.
Для подключения карт расширения MSI Z87 MPOWER MAX предлагает семь слотов: три графических слота PCI Express x16, идущих исключительно от процессора, и 4 слота PCI Express 2.0 х1 от чипсета (одновременно могут работать только три из них). При подключении трех видеокарт формулы распределения процессорных линий PCI будут вот такими:
- х16;
- х8 + х8;
- х8 + х4 + х4 (этот вариант подключения возможен только для видеокарт от AMD; карты NVidia можно подключить в количестве не больше двух – SLI у зеленых не работает в слотах с 4-ми линиями (даже формула х8 + х8 + х4 не катит), им нужно как минимум 8 линий на каждую карту).


Основные слоты PCI Express x16 для установки пары видеокарт (первый и второй) расположены «через два», что в свою очередь позволит без труда установить две видеокарты с трехслотовыми системами охлаждения. И ведут свой отсчет они со второго слота (первым идет PCI Express 2.0 х1) – можно еще и какой ни будь воздушный супер-кулер установить – они сейчас очень любят перекрывать первый слот расширения.



В нагрузку к SLI и CrossFireX материнка поддерживает технологию Lucid Virtu MVP 2, которая позволяет объединить силы дискретной графики и видеоядра центрального процессора (полезность технологии довольно таки сомнительная, но все же у некоторых пользователей она находит себе применение).


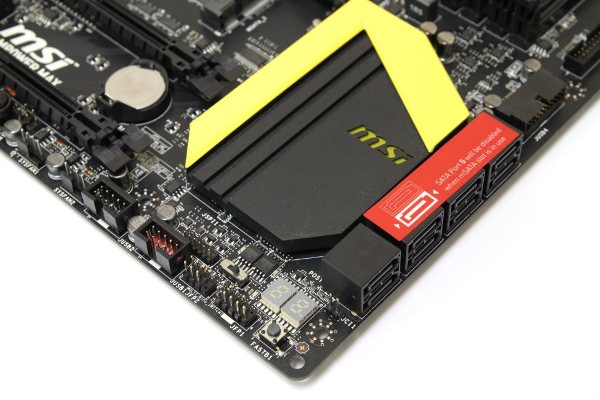

Между слотами расширения втиснут разъем mSATA (идет от чипсета, а его скорость передачи данных составляет 6 Гбит/сек) – к нему можно подключить соответствующий стандарту небольшой SSD накопитель и юзать его либо как кэширующее устройство, либо как самостоятельный загрузочный диск.


Для подключения накопителей у MSI Z87 MPOWER MAX распаяны 8 портов SATA III (скорость передачи данных - 6 Гбит/сек). Шесть портов идут от системной логики, они поддерживают создание дисковых массивов SATA RAID 0, RAID 1, RAID 5, RAID 10 и технологию от Intel «Intel Smart Response» + 2 порта идут от дополнительного контрллера ASMedia ASM1061. Один из потов SATA отключится, если подключить устройство к тому самому mSATA, который идет между слотами расширения, а какой именно порт отключится – отмечено бумажкой.

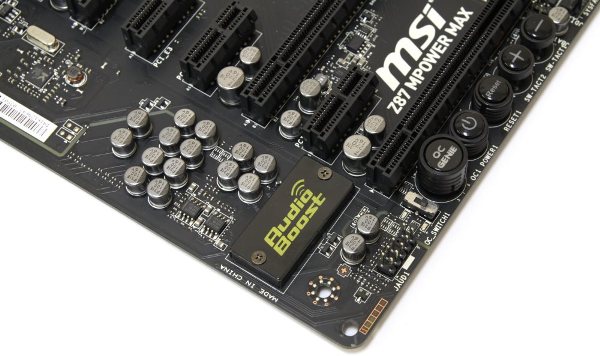

Звуковую подсистему MSI Z87 MPOWER MAX разработчики называли «AUDIO BOOST» и довольно таки хорошо над ней потрудились. Нам обещают превосходное качество звука, кристально чистое звучание музыки и реалистичное воспроизведение эффектов в играх и, что немало важно, встроенный усилитель для наушников.



На звуковой аудиокодек установлен собственный магнитный экран, скрутив который можно увидеть чип Realtek ALC1150 – на сегодня он самый трендовый в мире встроенного звука. Также все электронные компоненты звуковой подсистемы окружены изолирующим зазором для уменьшения помех от остальных компонентов платы (сам зазор имеет светодиодную подсветку). Производитель делает акцент вот на этих «особенностях» звуковой подсистемы:
- интегрированный усилитель для наушников студийного уровня (600 Ом)
- вскрытые позолотой аудиоразъемы для чистоты аудиосигнала
- экранированный от электромагнитных помех аудиокодек
- особенные аудиоконденсаторы
- отделенный участок печатной платы с подсветкой

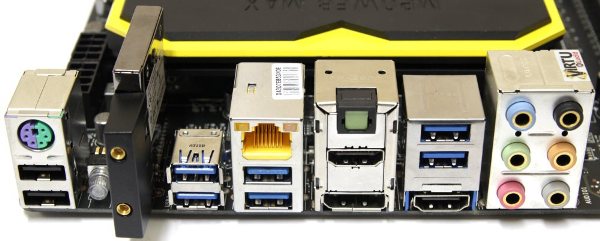

На заднюю панель подключений MSI Z87 MPOWER MAX выведены:
- два порта USB 2.0;
- один комбинированный разъем для подключения мыши / клавиатуры PS/2;
- кнопка Clear_CMOS;
- шесть портов USB 3.0;
- сетевой разъем RJ-45 (сетевое подключение обеспечивается контроллером Killer E2205 производства Qualcomm Atheros, который показывает отличные результаты по скоростям входящего/исходящего трафика и обеспецивает довольно низкий пинг);
- два видеовыхода HDMI и один DisplayPort;
- оптический разъем S/PDIF;
- шесть позолоченный аналоговых аудиоразъемов miniJack.

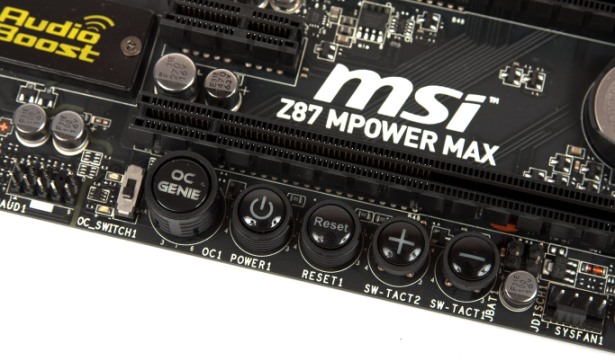

Так как MSI Z87 MPOWER MAX все же заделана на разгон и предназначается для энтузиастов, то, как и положено таким продуктам, она обладает мелкими, но очень приятными оверскому сердцу мелочами (которые все вместе объединены в одну большую фирменную фишку от MSI «OC Essentials»):



- переключатель OC Switch; с его помощью можно, как это ни странно, переключать один из двух сохраненных профилей разгона системы;
- кнопка «ленивый оверклокер» OC Genie для автоматического разгона системы;
- кнопка включения - выключения системы и кнопка ее перезагрузки;
- пара кнопок «Direct OC» (те, что + и -), предназначенных для управления рабочей частотой BCLK в режиме реального времени;


Чуть правее всех этих кнопок расположены:
- двухсекционный индикатор POST-кодов (если после загрузки системы он начинает показывать всякую ерунду и постоянно менять значения этой ерунды – беспокоиться не о чем, это он начал показывать температуру процессора);
- пара микросхем BIOS;
- переключатель Multi BIOS Switch, с помощью которого можно определить основную схему BIOS, с которой будет производиться загрузка платы;
- кнопка GO2BIOS, нажав которую пользователь автоматически попадет в BIOS при следующей перезагрузке системы.


Для подключения вентиляторов СО MSI Z87 MPOWER MAX имеет пять 4-pin разъема, что позволит управлять их оборотами методом ШИМ.

Таблица характеристик MSI Z87 MPOWER MAX

Производитель

MSI

Модель

Z87 MPOWER MAX (rev 1.0)

Чипсет

Intel Z87 Express Chipset

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Процессоры Intel 4-го поколения Haswell в исполнении Soket 1150 Core i7 / Core i5 / Core i3 / Pentium / Celeron. Поддержка технологии Intel Turbo Boost Technology 2.0

Поддержка памяти

4 слота x 240-pin DDR3 DIMM (Non-ECC, Un-buffered), двухканальный режим работы памяти, максимальный объем ОЗУ - 32 ГБ. Возможные частоты работы памяти 1066 / 1333 / 1600 / 1866 (OC) / 2000 (OC) / 2133 (OC) / 2200 (OC) / 2400 (OC) / 2600 (OC) / 2666 (OC) / 2800 (OC) / 3000 (OC). Поддержка технологии Intel Extreme Memory Profile (XMP).

Слоты расширения

3 x PCI Express 3.0 x16 (CPU)
4 x PCI Express 2.0 x1

Поддержка Multi-GPU

Поддержка NVIDIA 2-Way SLI и AMD CrossFireX в конфигурациях дотрех видеокарт по формулам:
- х16
- х8 + х8
- х8 + х4 + х4
- поддержка технологии Lucid Virtu MVP2

Дисковая подсистема

Под управлением чипсета Intel Z87:
- 6 x SATA III 6 Гбит/с портов с поддержкой 6 устройств SATA 6 Гбит/с
- 1 х mSATA порт с поддержкой одного устройства mSATA
- поддержка RAID 0, 1, 5, 10
Под управлением контроллера ASMedia ASM1061:
- 2 x SATA III 6 Гбит/с порта с поддержкой 2 устройств SATA 6 Гбит/с

LAN

1 x Qualcomm Killer E2205 (10 / 100 / 1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC1150. 7.1-канальный звук. S/PDIF Out

Питание

- 24-контактный разъем питания ATX
- 2 х 8-контактный ATX12V разъем питания

Подключение вентиляторов СО

- 2 x разъема вентилятора CPU (4-пин)
- 3 x разъема подключения системных вентиляторов (4-пин)

Охлаждение

- алюминиевые радиаторы на MOSFET соединенные тепловой трубкой
- алюминиевый радиатор на чипсете

Системный мониторинг

Nuvoton NCT6779D

USB 2.0

- 2 + 4x USB 2.0 (Intel Z87)

USB 3.0

- 4 + 2x USB 3.0 (Intel Z87)
- 4 x USB 3.0 (Asmedia ASM1464)
- 2 x USB 3.0 (Renesas D720202)

Внешние порты I/O

- 2 x HDMI
- 1 x DisplayPort
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x LAN (RJ45)
- 6 x USB 3.0
- 2 x USB 2.0
- 1 x Optical S/PDIF out
- 6 x Аудио разьемов
- 1 х кнопка для сброса CMOS

Внутренние порты I/O

- 2 x USB 3.0 каждый с поддержкой подключения двух USB 3.0 (19-пин)
- 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
- 8 x портов SATA 6 Гбит/с
- 1 x порт mSATA
- 1 x коннектор вывода звука на переднюю панель
- 1 x S/PDIF out
- 1 x блок коннекторов передней панели
- 1 x джампер для сброса CMOS
- 1 x кнопка включения
- 1 x кнопка перезагрузки системы
- 1 x кнопка OC Genie
- 1 x кнопка GO2BIOS
- 2 x кнопки изменения частоты системной шины
- 1 х переключатель режимов работы OC Genie
- 1 х переключатель между микросхемами с прошивками BIOS
- 14 х разъемов V-Check points
- 1 x разъем для подключения модуля Wi-Fi / Bluetooth

Фирменные технологии

OC Genie 4
Military Class 4
Sound Blaster Cinema
Multi BIOS
Super Charger
Click BIOS II
Killer Ethernet
V-Check
Easy Button 3

BIOS

UEFI BIOS

Форм-фактор, размеры, мм

ATX; 304 х 244

BIOS

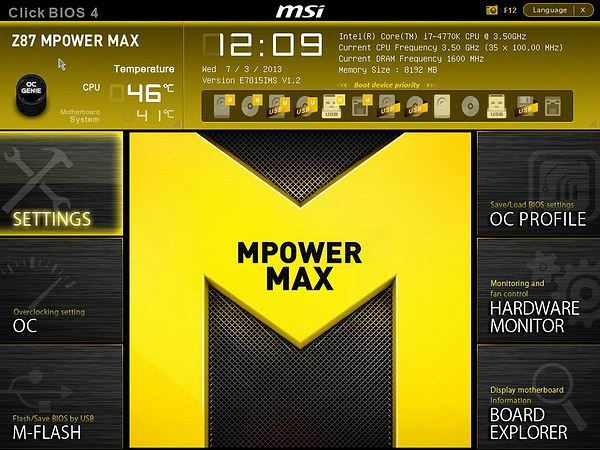

MSI Z87 MPOWER MAX имеет фирменный предзагрузчик ClickBIOS 4, на основе UEFI. Дизайн интерфейса оформлен под стилистику материнской платы:

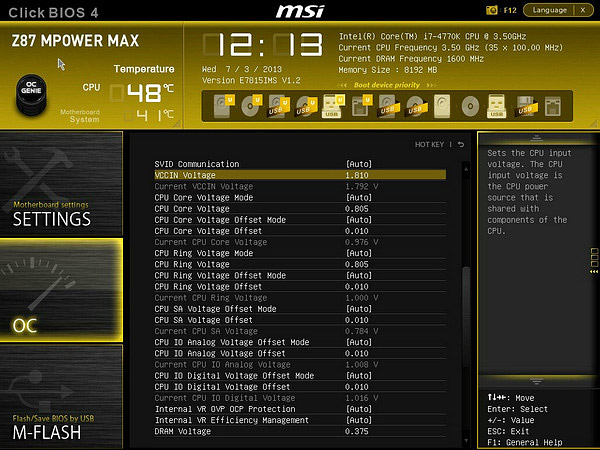

Наиболее интересный раздел – это раздел «OC», в котором все и гонится:



В меню можно сохранить 6 профилей работы системы + 1 профиль можно закинуть на флешку и грузиться с него.


Вот поддерживаемые платой настройки работы компонентов системы для их разгона:

        Параметр

Название меню

Диапазон

Шаг

Частота системной шины

CPU Base Clock

90,0 - 300,0

0,04



Adjust CPU Base Clock Strap

1,0 - 2,5

0,25

Процессорный множитель

Adjust CPU Ratio

8 - MAX

1



Adjust Ring Ratio

8 - MAX

1

Частота оперативной памяти

DRAM Frequency

800 - 3200



Тайминги оперативной памяти

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE





VR 12VIN OCP Expander

1 - 63

1

CPU Vdroop Offset Control

- 0,95

0,05

CPU Over Voltage Protection

150 - 500

50

CPU Under Voltage Protection

150 - 500

50

CPU Switching Frequency

300 - 350

50

CPU VRM Over Temperature Protection

95 - 127

1

VCCIN Voltage

1,800 - 3,040

0,01

Напряжение на процессоре

CPU Core Voltage

0,800 - 2,100

0,005

Допустимое отклонение от установленного напряжения на процессоре

CPU Core Voltage Offset

0,005 - 0,990

0,005

CPU Ring Voltage

0,800 - 2,100

0,005

CPU Ring Voltage Offset

0,005 - 0,990

0,005

Допустимое отклонение от установленного напряжения на системном агенте

CPU SA Voltage Offset

0,005 - 0,990

0,005



CPU IO Analog Voltage Offset

0,005 - 0,990

0,005

CPU IO Digital Voltage Offset

0,005 - 0,990

0,005

Напряжение на модулях оперативной памяти

DRAM Voltage

0,300 - 2,445

0,075

DDR_VREF_CA

0,435 - 1,150

0,005

DDR_VREF_DQ_A

0,435 - 1,150

0,005

DDR_VREF_DQ_B

0,435 - 1,150

0,005

Напряжение на чипсете по линии 1,05 В

PCH 1.05 Voltage

1,050 - 1,680

0,01

Напряжение на чипсете по линии 1,5 В

PCH 1.5 Voltage

1,500 - 2,130

0,01

Long Duration Power Limit

1 - 4096

1

Long Duration Maintained

1 - 128

1

Short Duration Power Limit

1 - 4096

1

CPU Current Limit

30 - 1024

1

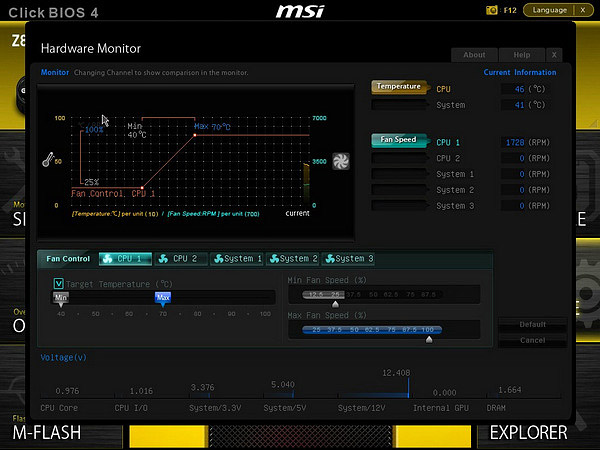

Второй по коэффициенту полезности радел BIOS - «Hardware Monitor»:



Здесь выводятся показания температур и напряжений на компонентах системы, режимы работы систем охлаждения (здесь же работу этих самых СО можно и настроить).

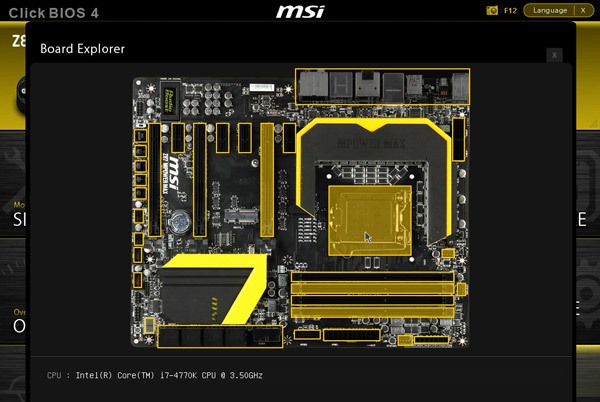

Раздел «Board Explorer» представляет из себя информационный раздел о компонентах, подключенных к плате: установленный процессор, подключенные видеокарты, тип и режим работы памяти. Также выводится информация о задействованных разъемах на задней панели подключений и портах USB.




ИТОГО

В ИТОГО по MSI Z87 MPOWER MAX отметим хороший функционал как программный, так и аппаратный: плата предлагает довольно широкие возможности, необходимые для тяжелых условий работы системы. Конечно, все это без излишеств и запредельных характеристик – они ушли на плату MSI Z87 XPower, о которой тоже когда-нибудь тоже будет обзор. Основную фишку MSI Z87 MPOWER MAX можно определить как хороший баланс показателей цена – возможности: и цена не особо кусает и возможности порадуют многих, для кого «стоковый» режим работы системы не интересен.


Компонентная база подсистемы питания MSI Z87 MPOWER MAX также заслуживает отдельного упоминания: она хороша и надежна - 24 часа жарки Праймом (конечно, в случае, если это правда) без шипения, дыма и запаха гари – это многообещающий аргумент.



На этом всё.

Автор: Артём О.
