ОБЗОРЫ
ASUS GRYPHON Z87
25/12/2013


Обзор ASUS GRYPHON Z87


Как мы все уже знаем, у компании ASUS есть две линейки «продвинутых» компьютерных железяк: это Republic Of Gamers (ROG), в которой особый упор делается на разгонных и геймерских качествах и функциях (в линейку входят материнские платы, видеокарты, звуковые карты и другие полезные вещи, типа высокоскоростных SSD); и линейка The Ultimate Force (TUF), которая отличается повышенным качеством и долговечностью (только материнки).


Во имя расширения рынка и повышения продаж продуктов ROG в свое время ASUS начала выпуск компактных по размерам, но не по возможностям, моделей материнских плат Gene – формат mATX против привычного для флагманских продуктов формата ATX. Уменьшение размера позволило хорошо скинуть в цене продукта, благодаря чему материнки Gene обзавелись народной любовью. За вполне доступную цену (как для серьезного продукта) Gene предлагает очень привлекательные возможности.


Теперь на очередь к минимизации цена – размерного параметра стали и материнки из серии TUF. Старому, доброму Sabertooth тоже решили подрезать несколько сантиметров длины до формата mATX вместе с парой – тройкой десятков долларов Америки в ценнике и назвать данную поделку «GRYPHON». Что еще плате подрезали вместе с длиной и ценой мы узнаем в обзоре материнки ASUS GRYPHON Z87.


Сама же плата расчтитана на работу с процессорами Intel четвертого поколения Haswell в исполнении Socket 1150.


Коробка ASUS GRYPHON Z87 выполнена в фирменном дизайне TUF с закосом под что-то металлическое:



В комплекте к ASUS GRYPHON Z87 поставляются:
- руководство пользователя, с подробным и иллюстрированным описанием функций и возможностей подпунктов UEFI BIOS (как обычно, только на английском языке);
- QR-код DIY Guide, отфутболивающий на страницу официального сайта ASUS, где размещена подробная инструкция по сборке всего ПК;
- документы с условиями ограниченной пятилетней гарантии;
- сертификат качества (надёжности) TUF-компонентов;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом ASUS и серии TUF;
- заглушка для корпуса, с символьным обозначением всех гнезд;
- четыре кабеля SATA III, два из которых с Г-образным разъемом на одном из концов;
- гибкий мостик SLI для объединения в связку двух видеокарт;
- набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors.



И сама плата:



Одной из отличительных особенностей плат Sabertooth был пластиковый кожух, защищающий плату от механических повреждений и пыли (и типа снижающий температуру компонентов МП). Представителю восьмой линейки материнских плат на чипсетах Intel Sabertooth Z87 к обратной стороне текстолита платы прикрутили еще и металлическую пластину бэк-плейт (или на языке ASUS - TUF Fortifier) – жесткость и все такое. У ASUS GRYPHON Z87 ни того ни другого изначально в коробке нет, но эти вроде полезные вещи можно купить отдельно. В магазинах (и даже в наших, но по не совсем приличной цене в 500 +/- 50 грн.) иногда в продаже мелькал набор «апгрейда» для GRYPHON`а - ASUS GRYPHON Z87 Armor Kit:



- пластиковый кожух с посадочным местом для установки дополнительного вентилятора (входит в набор), обдувающего ветерком радиаторы питальника, «на лицо»:



- тот самый металлический бэк-плейт TUF Fortifier на… «спину»:



Помимо кожуха и «брони» в набор апгрейда ASUS GRYPHON Z87 Armor Kit входят:
- руководство по эксплуатации и монтажу всех этих полезных вещей;
- три выносных термодатчика;
- противопылевые защитные колпачки для портов на задней панели, слотов расширения и оперативной памяти, и некоторых внутренних коннекторов;
- заглушки слотов PCI-Express и DRAM;
- 35-миллиметровый вентилятор;
- набор для установки вентилятора в штатное посадочное место;
- отвертка.



После покупки и прикручивания набора, ASUS GRYPHON Z87 принимает привычный для плат TUF внешний вид спереди:



и «защищенность» сзади:



И небольшая рекламка от ASUS вдогонку:

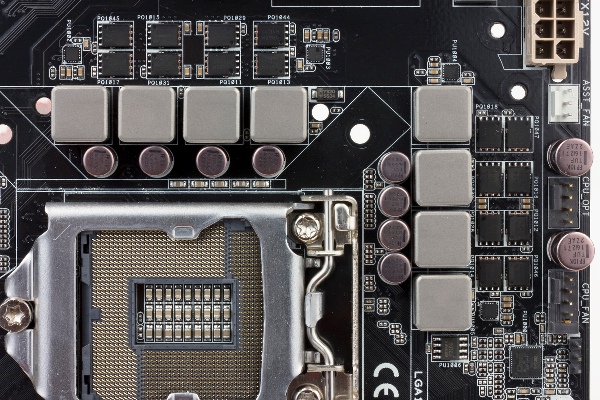

Подсистема питания центрального процессора у ASUS GRYPHON Z87 такая же восьмифазная, как и у SABERTOOTH Z87. А вот компоновка (расположение) элементов питальника на сабже немного изменилась по сравнению с SABERTOOTH Z87. Она полностью идентична таковой у платы ASUS Z87-Plus, но что касается «качественного наполнения», то оно осталось прежним:



- твердотельные конденсаторы Black Metallic TUF 10K; эксклюзивные конденсаторы Black Metallic, изготовленные в Японии, гарантируют длительную работу в широком диапазоне температур;
- дроссели с ферритовым сердечником Alloy Chokes и высококачественные MOSFET типа Low Rds(on). Используемые в продуктах серии TUF катушки индуктивности изготавливаются из особого нержавеющего сплава. Прошедшие тщательные испытания транзисторы также сертифицированы для использования в сложных условиях.



Функции «сердца» (или мозга) подсистемы питания выполняет цифровой ШИМ-контроллер Digi+ EPU ASP 1251 со встроенной системой управления энергопотреблением процессора Digi+ POWER CONTROL. Также в состав ППП входят и 4 микросхемы – драйвера International Rectifier IR3535.

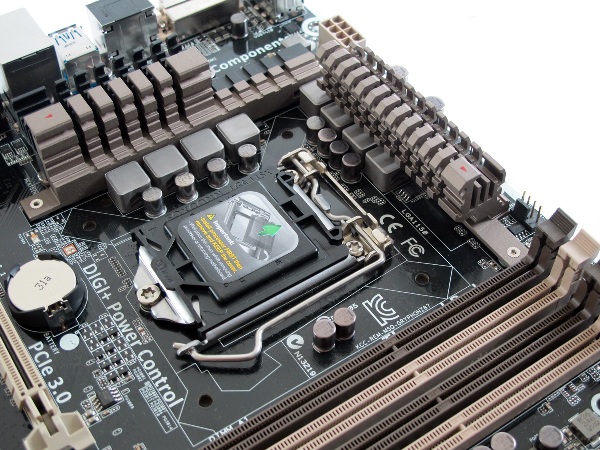

Охлаждаются вышеперечисленные элементы двухсекционным алюминиевым радиаторов с тепловой трубкой. Его конструкция будет немногим проще, чем у радиатора SABERTOOTH Z87, но все же он вполне справляется с охлаждением подопечных элементов (+ если раскошелится на набор апгрейда и подключить дополнительный вентилятор, то…):


Питание плате подается через основной АТХ 24-pin и дополнительный 8-pin разъем под питание процессора. Теоретически совместимость с блоками питания, имеющими только 4-х контактный разъем для подключения питания процессора, сохраняется, но вот я б не стал… Есть риск сбоев при выходе из спящего режима, да и для хорошего разгона (одна из основных причин покупки материнки такого уровня) это совсем не полезно и не надежно.


Для установки модулей ОЗУ типа DDR3 предлагается четыре слота 240-конт. DIMM:



Официально поддерживаются такие частоты работы памяти: 1066 / 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2800 (разгон) / 3000 (разгон) и 3200 (разгон) МГц. Штатное напряжение - 1.5 В, которое можно повышать вплоть до сгорания чипов. Максимальный объем установленной памяти – 32 ГБ, поддерживается двухканальный режим работы планок (активируется автоматически при установке планок в слоты одинакового цвета) и технология Intel Extreme Memory Profile (XMP) – для ее активации уже нужно открывать BIOS и там ручками… Учитывая, что нижний край слотов ОЗУ расположен близко к основному графическому слоту, в который с вероятностью в 98,7538% будет установлена дискретная видеокарта, то для удобства монтажа планок памяти эти слоты оборудованы защелками только с одной стороны.


Подсистема питания памяти имеет 2 собственные фазы и цифровой ШИМ-контроллер для настройки системы питания Digi+ ASP1103. Здесь же распаяна кнопка MemOK! и красный светодиод индикации.


Из четырех возможных для плат формата mATX слотов расширения, GRYPHON Z87 все четыре и предлагает:



Три слота PCI-E x16 (2 слота третьего поколения, один второго) и еще один скромный PCI-e x1. Основными графическими слотами являются первый и третий слоты (бежевый и коричневый). При установке видеокарты в первый графический слот, она получит все 16 процессорных линий PCI-E. Две видеокарты будут делить линии как х8 + х8. Поддерживаются связки из двух видеокарт как AMD CrossFireX, так и NVIDIA SLI.


По понятным причинам заделать связку из двух видеокарт с трехслотовыми СО не выйдет. Да и у верхней карты с двухслотовой СО будут трудности с забором вентиляторами воздуха – нижняя не даст.


Третий (или четвертый) слот – в общем черный PCI-E x16, имеет под собой только 4 линии и скорее выполняет функции универсального слота для подключения карт расширения PCI-e x1 и PCI-e x4.


Но есть у GRYPHON Z87 и один хороший плюс в работе слотов расширения – все они могут работать одновременно без отключения одного из них при разных вариантах подключения карт расширения.


Для подключения накопителей GRYPHON Z87 имеет 6 портов SATA III со скоростью передачи данных 6 Гбит/сек:



Все порты идут от системной логики Intel Z87, какие либо сторонние контроллеры, увеличивающие число возможных портов SATA не применяются. Только чипсет (да, вон и его радиатор на изображении выше). Поддерживается создание дисковых RAID-массивов уровней RAID 0 / 1 / 5 / 10 и фирменные технологии от Intel - Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology.


Справа от колодок портов SATA расположен разъем для подключения двух портов USB 3.0 с передней панели корпуса. Еще 4 порта USB 3.0 вынесены на заднюю панель подключений. Как и в случае портов SATA, все порты USB 3.0 идут от чипсета без применения сторонних контроллеров. 6 портов USB 3.0 – это возможный максимум для чипсета Z87, так что юзается он на GRYPHON Z87 по полной программе.


На заднюю панель подключений ASUS GRYPHON Z87 вынесены:



- четыре разъема USB 2.0;
- один видеовыход HDMI;
- один видеовыход DVI-D;
- один оптический разъем S/PDIF Out;
- четыре разъема USB 3.0;
- один гигабитный сетевой разъем RJ-45;
- шесть аудиоразъемов типа minijack.


Вот здесь есть один нюанс: плата поддерживает подключение монитора через DVI только как DVI-D, а это значит, что видеоразъем от более-менее древнего монитора DVI-I в него не влезет: у DVI-D нет четырех разъемов в районе того плоского разъема справа. Тут либо переходники лепить, либо новый монитор брать.


Звуковая подсистема GRYPHON Z87 совершенно ничего особенного и примечательного из себя не представляет:



Здесь не применяются ни магнитные экраны, ни изоляция, ни обвязки, ни какие-нибудь продвинутые «звуковые» конденсаторы, да и сам звуковой кодек представлен далеко не топовой микросхемой – здесь есть только самый обычный Realtek ALC892. Хоть сам кодек и восьмиканальный с поддержкой HD звука, а производитель заявляет о поддержке 192kHz/ 24-bit True BD Lossless Sound, но все же реализована звуковая подсистема самым тривиальным способом, да и ожидать от нее каких-нибудь приличных результатов и качества – дело скучное. Другое дело, что и на более продвинутой материнке ASUS GRYPHON Z87 применяется почти такая же звуковая подсистема, но основанная уже на более старшем звуковом кодеке Realtek ALC1150. Так что скорее «простенький звук» можно списать на «особенности построения материнских плат серии TUF».


Здесь же распаяны коннектор S/PDIF Out и набор коннекторов для вывода подключения звука на переднюю аудиопанель корпуса.


Из всякой оверской мелочи ASUS GRYPHON Z87 никаких полезностей предлагает: нет индикатора POST-кодов, кнопок управления питанием и перезагрузки системы, и других не менее полезных вещей, так что сабж для работы в составе открытого стенда подойдет только со скрипом.


В нижнем правом углу платы распаяны кнопка DirectKey для автоматического входа в BIOS при перезагрузке системы, кнопка FLBK BIOS для активации технологии перепрошивки убитой микросхемы BIOS с флешки - BIOS FlashBack и три разъема T-Sensor для подключения выносных термопар из набора Armor Kit, снимающих показания температур элементов системы.


Для подключения вентиляторов систем охлаждения к ASUS GRYPHON Z87 есть шесть 4-х пиновых коннекторов, позволяющих управлять работой этих вентиляторов методом ШИМ. Есть еще один коннектор, но он используется исключительно для подключения вентилятора из «броне – набора».


Еще одной фишкой как TUF в целом, так и GRYPHON Z87 в частности, можно засчитать гору рапспаянных микросхем мониторинга: T-Probe ASP0911, Nuvoton NCT7802 и еще один контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D. Все эти вещи обеспечивают работу фирменной технологии, специфичной линейки TUF - Thermal Radar 2.



Фирменное ПО

Фирменное ПО, поставляемое с ASUS GRYPHON Z87? несет в себе весь тот же функционал и наполненность, что и ПО к старшему (или, скорее, к большему) SABERTOOTH Z87, но немного скорректированное под формат грифона.

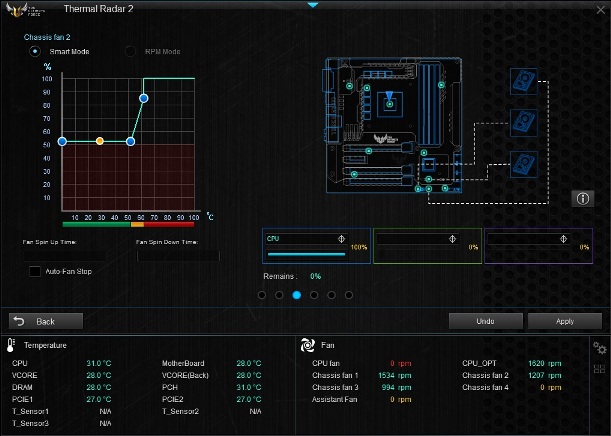

Основная масса полезностей и функционала заключена в системе Thermal Radar 2. Именно в ней производится мониторинг температур компонентов системы и управление работой подключенных СО. Сама утилита и настройка ее работы получилась довольно путанной, но если потратить немного времени и разобраться, то в дальнейшем с удобством работы в ней не будет никаких сложностей.


Утилита разделена на 4 вкладки:
- Thermal Tuning
- Thermal Status
- Fan Control
- DIGI+ Power Control (к мониторингу и СО никакого отношения не имеет, задача утилиты № 1- управление работой подсистем питания ЦП и ОЗУ)


Вкладка Fan Control по виду и функционалу аналогична утилите FAN Xpert из набора утилит под другие материнки ASUS (калибровка и настройка подключенных вентиляторов):



А вот вкладки Thermal Tuning и Thermal Status характерны только для продуктов TUF. В них производится мониторинг температур компонентов системы со встроенных в плату термодатчиков (схема их расположения на рисунке ниже):



Также GRYPHON Z87 сохранили возможность подключения трех дополнительных термопар (идут в комплекте брони). Температурный сенсор этих термопар уже можно подключить к чему угодно, будь то винчестер, либо блок питания, и замерять еще и их температуры.


Есть у набора утилит и возможность автонастройки – в этом случае система сама определить расположение и возможности подключенных вентиляторов, их влияние на температуры основных компонентов системы и опять сама же настроит профили работы СО.



Таблица характеристик ASUS GRYPHON Z87:

Производитель

ASUS

Модель

GRYPHON Z87

Поддержка процессоров

Intel Celeron, Pentium, Core i3, i5, i7 4-го поколения Haswell в исполнении LGA 1150
- поддержка Intel Turbo Boost Technology 2.0

Системная шина

DMI 2.0, 20 Гбит/c

Чипсет

Intel Z87 PCH (Lynx Point)

Питание материнской платы

ATX 24-pin, 8pin ATX 12V

Поддерживаемая память

4 слота 240-pin DDR3 DIMM с поддержкой двухканального режима; поддерживаемые частоты: 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц; максимальный объём памяти - 32 Гбайт (4 х 8). Поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

- 2 слота PCI-e 3.0 x16 (x8+x8)
- 1 слот PCI-e 2.0 x16 (х4)
- 1 слот PCI-e 2.0 x1

Поддержка Multi-GPU

NVIDIA SLI и AMD CrossFireX с использованием двух видеокарт по формулам: 16 + 0 или 8 + 8 линий

Поддержка SATA

- 6 x SATA III (6 Гбит/с) под управлением Intel Z87 PCH
- поддержка Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology

Поддержка RAID

RAID 0 / 1 / 5 / 10 (Intel Z87 PCH)

Поддержка eSATA

Нет

Поддержка mSATA

Нет

Поддержка IDE

Нет

Сеть

1 х Intel I217-V Gigabit Ethernet

Аудио

Realtek ALC892 – 8-канальный HD аудиокодек
- поддержка технологий: Jack-detection, Multi-streaming, Front Panel Jack-retasking
Дополнительные возможности аудио:
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- оптический S/PDIF выход на задней панели подключений
- BD Audio Layer Content Protection

USB 3.0

6 портов USB 3.0/2.0 (4 на задней панели (синие), 2 порта подключаются дополнительно через разъемы на материнской плате)

USB 2.0

- 8 USB 2.0/1.1 портов (4 на задней панели (черные), 4 подключаются дополнительно)

IEEE 1394

Нет

Системный мониторинг

Nuvoton NCT6791D

Питание материнской платы

ATX 24-pin, 1 x 8-pin EPS12V

Разъёмы задней панели

- 4 x USB 2.0/1.1
- 4 х USB 3.0
- 1 x сетевой разъем RJ45
- 1 x HDMI
- 1 x DVI-D
- 6 x аудио разъемов 3.5 мм miniJack
- 1 х оптический S/PDIF Out

Разъемы на плате

- 1 x колодка для подключения двух внешних портов USB 3.0 (19-pin, moss green)
- 2 x колодки для подключения двух дополнительных внешних портов USB 2.0
- 1 x TPM переключатель
- 1 x разъем CPU Fan connector ( 4 - pin)
- 1 x разъем CPU OPT Fan connector (4 - pin)
- 4 x разъема Chassis Fan (4 x 4 - pin)
- 1 x дополнительный разъем для подключения вентилятора из набора Armor Kit (3 - pin)
- 1 x колодка для подключения кнопок передней панели
- 1 x колодка для подключения ауди разъемов передней понели
- 1 x кнопка DirectKey Button
- 1 x переключатель DRCT header
- 1 x кнопка MemOK!
- 3 x разъема для поддключения термо-датчиков Thermal sensor
- 1 x переключатель Clear CMOS jumper
- 1 x кнопка USB BIOS Flashback

Фирменные технологии

TUF ENGINE! Power Design :
- 8 + 2 Digital Phase Power Design
- TUF Components (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ Power Control Utility
Ultimate COOL! Thermal Solution :
- TUF Thermal Radar 2
ASUS Exclusive Features :
- Remote GO!
- USB BIOS Flashback
- AI Suite 3
- Ai Charger
- USB Charger+
- ESD Guards
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
ASUS EZ DIY :
- DirectKey
- Precision Tweaker 2
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS USB BIOS Flashback
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector

Размеры, мм

244 x 244

Форм-фактор

mATX



BIOS

Меню BIOS у ASUS GRYPHON Z87 имеет 2 режима: EZ Mode, т.е. «детский режим»:



Здесь отображается основная информация о системе, ее компонентах и их «состояниях». Есть возможность назначить профиль производительности системы и приоритет устройств для загрузки ОС.


Ну и «взрослый» режим «Advanced»:



Здесь есть следующие вкладки:
Main: в этой вкладке представлены информация о материнской плате, процессоре и оперативной памяти, есть возможность изменение языка меню, установки системной даты и времени, контроль доступа;
Ai Tweaker: здесь настраиваются параметры работы процессора и оперативной памяти, и производится тот самый разгон системы;
Advanced: во вкладке собраны настройки управления процессором, чипсетом, платформой и периферийными контроллерами;
Monitor: в этой вкладке производится контроль температур, напряжений и скоростей работы вентиляторов, выбор режима автоматической регулировки скорости вентиляторов;
Boot: выбираются опции загрузки, выбор загрузочного устройства;
Tool: вкладка меню позволяет запустить утилиту EZ Flash 2 для обновления BIOS, настроить работу и профили разгона системы.


Что касается конкретной вкладки Ai Tweaker, то в ней доступны вот такие настройки параметров для разгона системы:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BCLK Frequency

80,0 – 300,0

0,1

CPU Strap

100, 125, 166, 250

Частота оперативной памяти

Memory Frequency

3200, 2400, 2133, 1866, 1600, 1333, 1066, 800

Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Laency

CPU Power Thermal Control

130 - 151

1

Фиксированная частота процессора

CPU Fixed Frequency

300 - 500

50




CPU Fixed Frequency Mode

300 - 500

50

Long Duration Package Power Limit

1 - 4096

1

Package Power Time Window

1 - 127

1

Short Package Power Limit

1 - 4096

1

CPU Integrated VR Current Limit

0,125 - 1023,875

0,125

CPU Load-line Calibration

Level 1 - Level 8

CPU Voltage Frequency

CPU Power Phase Control

Auto, Standard, Optimized, Extreme, Manual Adjustment

CPU Power Duty Control

CPU Current Capability

DRAM Current Capability

100 - 130

10

DRAM Voltage Frequency

DRAM Fixed Frequency Mode

300 - 500

50

DRAM Power Phase Control

Auto, Optimized, Extreme



ИТОГО

По факту ASUS GRYPHON Z87 имеет только 2 основных отличия от SABERTOOTH Z87: цена и форм-фактор. Если первое отличие вызывает исключительно положительные эмоции, то второе может варьироваться от предпочтений пользователя к размеру платы и к количеству слотов расширения.


Весь основной функционал, как аппаратный, так и программный, ASUS GRYPHON Z87 сохранил – хоть и с некоторой корректировкой под свой формат. Качество компонентной базы осталось нетронутым, что не может не радовать. «Наполненность» возможностями подключений SATA и USB третьих поколений вполне обеспечивает сегодняшние потребности и идет без излишеств, предлагаемых сторонними контроллерами (что, опять же, положительно сказалось на стоимости).


В общем – качество и надежность SABERTOOTH Z87 в компактном размере и по вкусной цене.


Что касается набора Armor Kit, то здесь есть вопросы. С одной стороны, если он не нужен, так зачем на него тратится – без учета стоимости набора GRYPHON Z87 имеет очень привлекательную цену. С другой стороны, если он все-таки нужен, да и деньги на него уже приготовлены – где этот набор купить? В наших магазинах он висел пару недель, после чего безвозвратно пропал.

P.S. На прошедшей выставке компьютерных железяк Computex на выставочном стенде ASUS, где, собственно и были презентованы широкой публике новые материнки ASUS под процессоры Haswell, были выставлены моддинговые поделки на базе GRYPHON Z87. Вот одна из них (другая смотрится как-то совсем уныло, ее показывать не будем):




Если есть прямые руки, нужные материалы и инструменты, а так же время, то развлекаться можно как угодно.

На этом всё.

Автор: Артём О. (С)
