ASUS MAXIMUS VI IMPACT - геймерская плата формата mini-ITX
26/02/2014


Обзор ASUS MAXIMUS VI IMPACT

Еще совсем недавно сборка высокопроизводительной системы для игр и разгона подразумевала покупку такой большой материнской платы, как по возможностям, так и по размерам (и, соответственно, ценам). Понимая, что дух минимализма покорят все больше сердец пользователей, а предложить им в классе hi-end нечего, производители МП начали выпускать продвинутые решения на более компактных кусках текстолита - micro-ATX: сначала это были MAXIMUS _ GENE от ASUS, потом тему подхватили GIGABYTE со своими Sniper, MSI стали выпускать платы micro-ATX серии GAMING, и прочие, прочие, прочие.


Но со временем и этого оказалось мало… точнее много. Теперь производители дорвались до форм-фактора mini-ITX: ASUS расширила свою линейку убер-плат Republic Of Gamers выпуском материнки того самого hi-end класса в том самом форм-факторе mini-ITX - ASUS MAXIMUS VI IMPACT.


Потуги всерьез взяться за mini-ITX у ASUS были и раньше: ASUS P8Z77-I DELUXE, ASUS Z87I-PRO, но чтоб вот так вот с размахом до Republic Of Gamers…


Как можно напихать львиную долю возможностей материнских плат ROG на квадратный кусок текстолита со сторонами 17 см сейчас и узнаем.




Поставляется MAXIMUS VI IMPACT в такой же (за исключением размеров) коробке, как и прочие платы серии ROG:

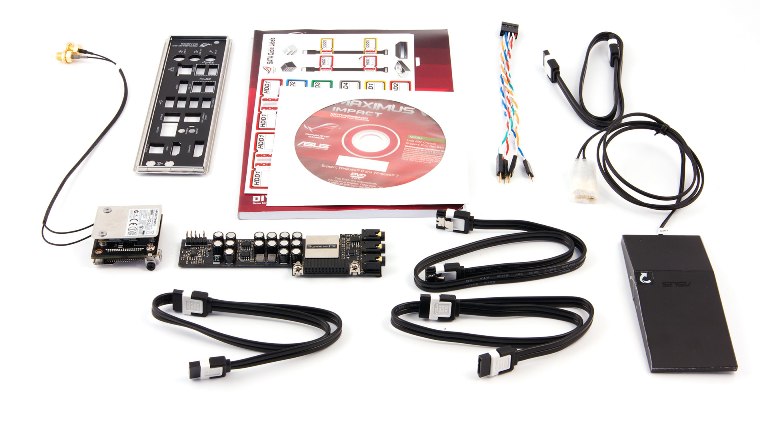

В комплект поставки MAXIMUS VI IMPACT входят:
- заглушка на заднюю панель I/O Shield;
- подробное руководство пользователя на английском языке;
- четыре кабеля SATA III 6 Гбит/с;
- набор маркировочных наклеек для этих кабелей;
- плата mPCIe Combo II, c распаянными модулями Wi-Fi и Bluetooth, и разъемом NGFF для подключения миниатюрных SSD накопителей;
- одна двойная Wi-Fi антенна, подключаемая к модулю mPCIe Combo II и работающая как 2T2R (2 Transmitters, 2 Receivers);
- дискретно – встроенная звуковая карта SupremeFX Impact;
- удлинитель для более удобного подключения корпусных кнопок включения - перезагрузки и индикации активности HDD - наличия питания ASUS Q-Cable;
- диск с программным обеспечением.

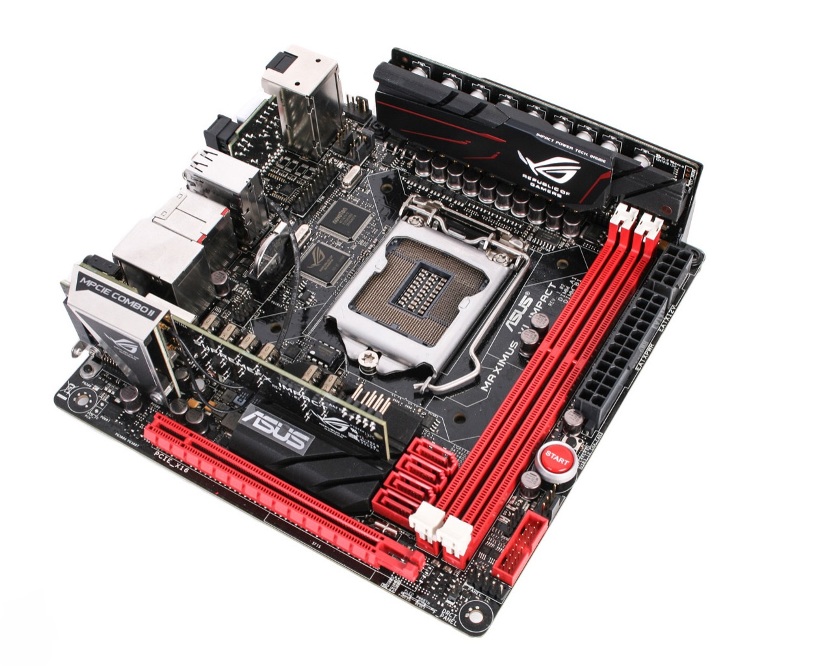

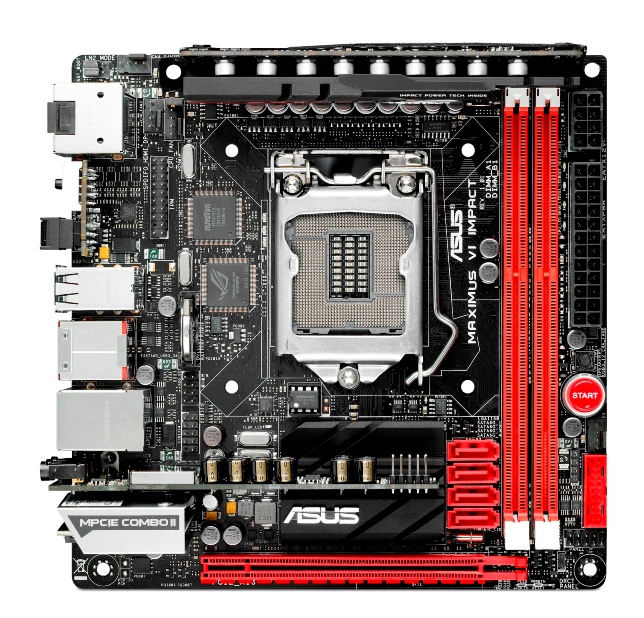

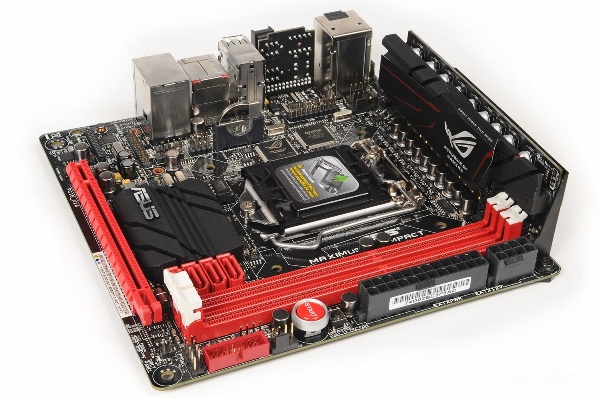

И сама плата:



Как легко заметить – все элементы на плате распаяны очень плотно друг к другу и свободных мест практически нет. На обратной стороне платы тоже много чего напаяно. Некоторые важные и не очень узлы вынесены на отдельные дочерние платы, которые устанавливаются перпендикулярно материнской: подсистема питания ЦП - Impact Power; звуковая плата SupremeFX Impact; плата расширения mPCIe Combo II. Даже батарейка поддержки памяти BIOS и та устанавливается перпендикулярно плате.


Процессорный разъем. Здесь ничего нового – тот самый Socket LGA1150 под процессоры Intel Haswell. Единственное, что в нем очень радует – это его расположение: ASUS разместили его как можно дальше от графического слота PCI-Express.


Раньше и на других платах сокет паяли значительно ниже – недалеко от слота PCI-Express, что в свою очередь сильно доставляло: при установке дискретной графики об установке на центральный процессор какого ни будь приличного охлаждения можно было забыть. Единственный вариант – это кулеры, по конструкции мало чем отличающиеся от боксового кулера процессора, либо что-то небольшое, Т-образное. Башни – в пролете.


И, соответственно, наоборот: если поставить нормальную башню – она собой закроет графический слот. Выбирая между охлаждением ЦП и установкой дискретной графики производительную систему не построишь. Зачастую именно неудачная компоновка «сокет – PCI-E» как раз и не давала возможности собрать нормальную систему на mini-ITX. MAXIMUS VI IMPACT лишен этого недостатка: сокет и графический слот размещены так, что и приличную башню можно ставить (но без фанатизма – «стрела» ни как…), и любую дискретную графику, размер которой ограничивается лишь корпусом, в который все это дело будет установлено.


Подсистема питании процессора. Как это часто практикуется у плат mini-ITX, питальник процессора вынесен на отдельную дочернюю плату, устанавливаемую над процессором. Вот он - Impact Power:

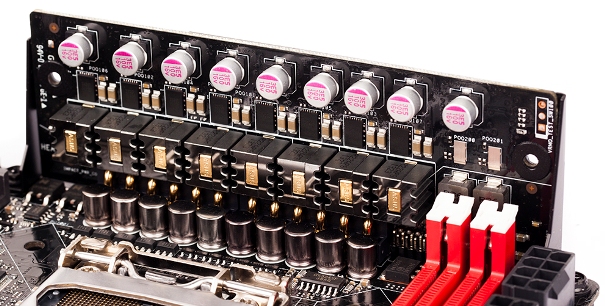

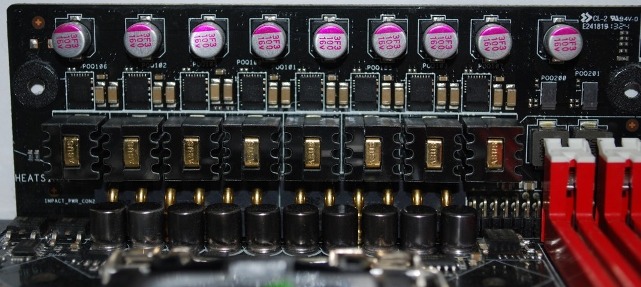

Если скрутить радиаторы охлаждения, можно детально рассмотреть, что там напаяно:



За исключением компоновки, MAXIMUS VI IMPACT обладает такой же подсистемой питания процессора, как и монстро-EXTREME: 8 фаз питания для ЦП и узлов + 2 фазы питания модулей ОЗУ. Компоненты те же:

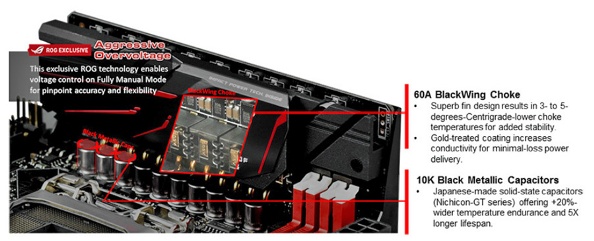

Здесь используются дроссели 60А BlackWing Choke и твердотельные конденсаторы 10K Black Metallic Capacitors с улучшенными параметрами и сроком службы. Управляют фазами питания цифровые ШИМ-контроллеры DIGI+ ASP1251 (International Rectifier IR3563A) – ЦП, и DIGI+ ASP1103 – ОЗУ.


Питание плате подается через основной ATX 24-pin разъем + дополнительный 8-pin EPS12V. Оба разъема расположены рядом друг с другом.



За охлаждение элементов подсистемы питания отвечают два алюминиевых радиатора – прикручиваются с обеих сторон платы Impact Power. Кому-то, рано или поздно этого наверняка станет мало – так решили инженеры компании EK Water Blocks и заделали водоблок для сабжа EK-FB Asus M6I:

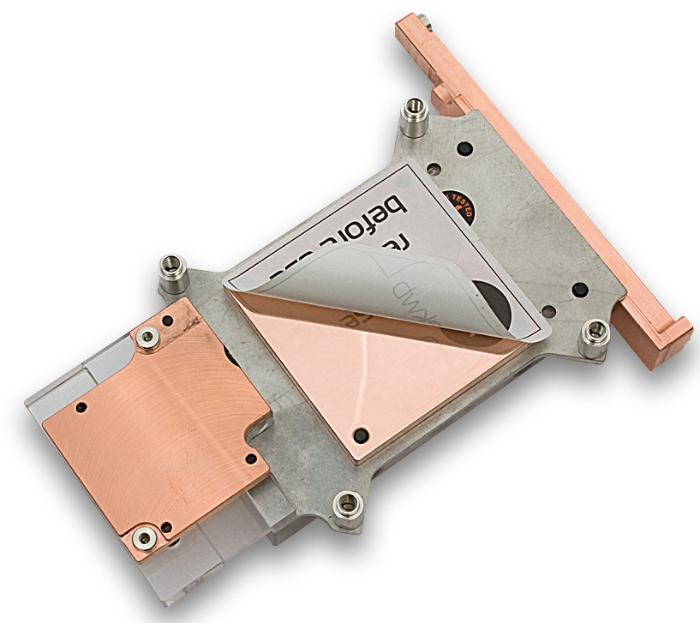

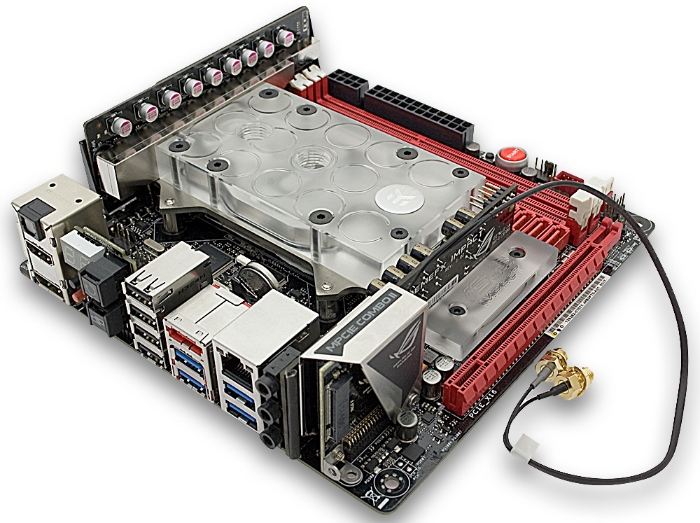

Особенность сего девайса является его комплексность - он кроет не только горячие элементы платы: питальник, чипсет и все такое; но и сам процессор. Такой себе 2 в 1. В принципе оно и понятно – эти элементы расположены так близко друг к другу, что другое решение было бы не рациональным и технически сложно выполнимым. А так все и сразу. Правда, за €99.95 - €108.95 в зависимости от материала исполнения крышки: Nickel, Acetal+Nickel, Nickel (Original CSQ) и Acetal+Nickel (Original CSQ).



В комплект к водоблоку входит термопаста EK-TIM Ectotherm, набор термопрокладок и пластина EK-LGA 115x TRUE Backplate, которая прикручивается с обратной стороны материнской платы для равномерного распределения усилия прижима в районе ЦП.


Чуть ниже процессорного разъема распаян чип системной логики Intel Z87. Учитывая аналогичную «гигантским» платам высшего уровня подсистему питания процессора + тот самый чипсет Intel Z87 можно ожидать, что показатели разгона процессора на MAXIMUS VI IMPACT будут аналогичными показателям разгона на тех же больших платах.

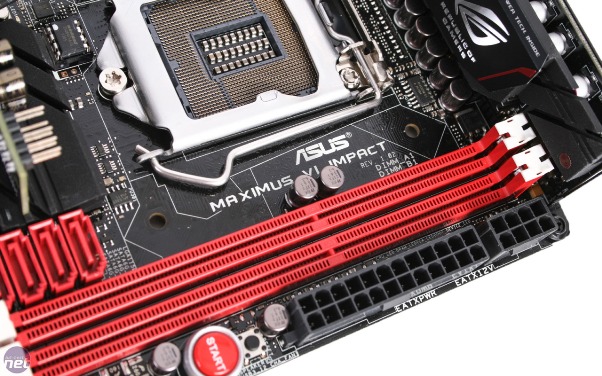

Справа от все того же процессорного разъема распаяны два слота для установки планок ОЗУ типа DDR3. На платах mini-ITX больше разъемов не бывает, но и имеющихся двух хватит для установки до 16 ГБ памяти (2 планки по 8), чего в свою очередь вполне достаточно для чего угодно. Производителем заявлены «стоковые» частоты работы памяти как 1333 / 1600 МГц, но если поколдовать с разгоном, то память можно довести до состояния в 3000 МГц. Есть в наличии и двухканальный режим работы планок оперативной памяти.



Что касается «исполнения» разъемов, то здесь есть одна, так сказать, особенность: обычно на больших по размерам платах, чтоб установленная дискретная плата не мешала монтажу планок памяти, защелки фиксации этих планок были только справа (или сверху) этих самых разъемов. Но на MAXIMUS VI IMPACT этот край как раз упирается в дочернюю плату питальника процессора и, соответственно никаких защелок там быть не может. Они есть снизу разъемов… и если установить дискретную графическую плату -отвести в сторону эти защелки для монтажа-демонтажа ОЗУ уже не получится. Проще говоря – если установлена дискретная графика, установить-вытащить планки памяти уже никак. Особых трудностей при сборке системы это не доставит – просто нужно учитывать нюанс монтажа.



Рядом с нижним краем слотов распаяна колодка для подключения двух портов USB 3.0 с передней панели корпуса.


Слоты расширения… точнее слот. Он здесь хоть и один (опять же, больше у mini-ITX не бывает), но полноразмерный, 16-ти линейный PCI-Express. В него можно впихнуть как любую понравившеюся видеокарту, так и любое другой устройство с интерфейсом PCI-Express от х1 до х16.



Для подключения дисковых накопителей есть 4 чипсетных порта SATA III со скорость передачи данных 6 Гбит/сек. Какие-либо сторонние контроллеры не используются. Расположение портов SATA неудачным назвать трудно, так как по большому то счету больше их паять особо и некуда, но назвать неудобным – вполне возможно.

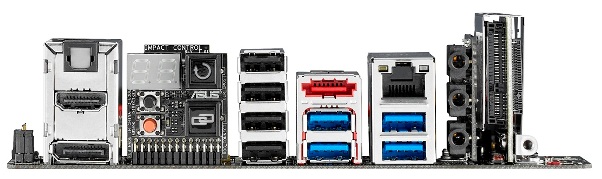

На заднюю панель подключений MAXIMUS VI IMPACT выведены:



- кнопка USB BIOS Flashback;
- кнопка ASUS ROG Connect;
- кнопка MemOK!;
- кнопка DirectKey;
- четыре порта USB 2.0;
- четыре USB 3.0;
- один eSATA;
- один DisplayPort;
- один HDMI;
- один сетевой разъем LAN (сетевой контроллер Intel I217-V);
- оптический выход S/PDIF;
- три аудиоразъема 3.5-мм mini-jack.

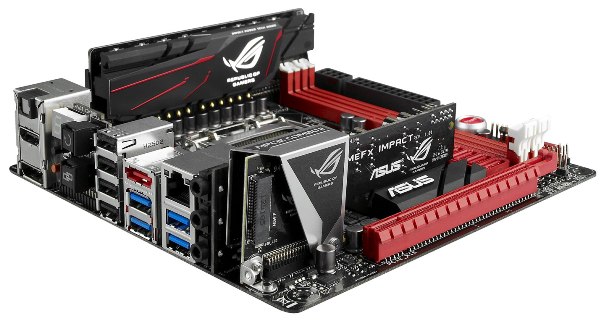

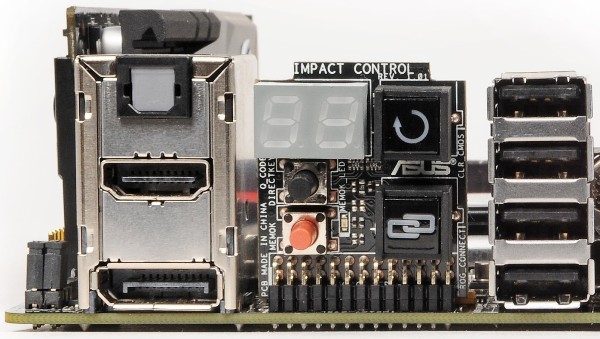

Часть этих компонентов распаяны на еще одной, но уже не съемной дочерней плате «Impact Controll»: кнопки MemOK!, DirectKey, ROG Connect и кнопка USB BIOS Flashback. Вдогонку к ним распаян индикатор POST-кодов. Для индикатора места хуже не придумаешь, но зато он есть.

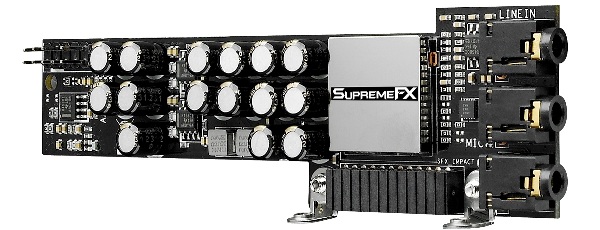

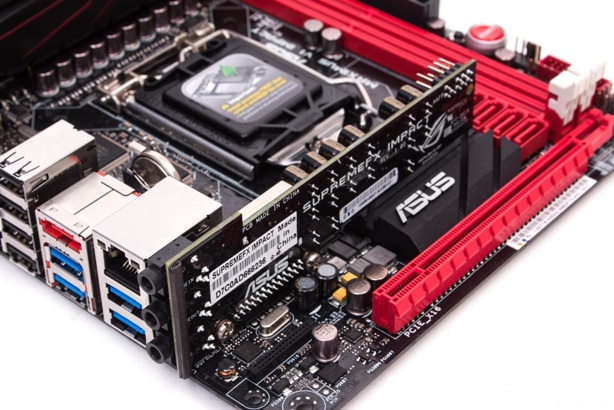

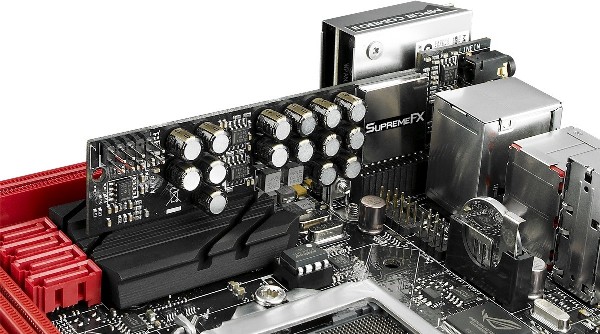

Звуковая система MAXIMUS VI IMPACT представлена дочерней платой ROG SupremeFX Impact:



Но пусть дискретное исполнение не вводит в обман – по факту это практически та же встроенная звуковая система, как и на прочих платах ASUS ROG большего размера, в основу которой положен 8-канальный HDA звуковой кодек Realtek ALC1150. Только на отдельном куске текстолита. Поддерживаемые форматы вывода звука – 2 / 4 / 5.1 / 7.1. Для снижения влияния электромагнитных помех звуковой кодек накрыт экраном «SupremeFX Shielding». Примечательным будет то, что на звуковой плате распаяны четыре усилителя Texas Instruments LM4562, благодаря которым возможно вполне нормальное воспроизведение звука даже в наушниках с импедансом до 600 Ом.



Еще одной «дочкой» MAXIMUS VI IMPACT является привычная для материнских плат серии ROG плата расширения mPCIe Combo II. На своем борту она несет порт M.2 (NGFF, Next Generation Form Factor), для установки соответствующих миниатюрным размерам SSD-накопителей, и слот mini-PCI Express 2.0 x1.



В разъем mini-PCI Express 2.0 x1 «из коробки» подключен адаптер беспроводных сетей AzureWave AW-CE123H на основе чипа Broadcom BCM4352, поддерживающий работу в беспроводных сетях Wi-Fi и Bluetooth.

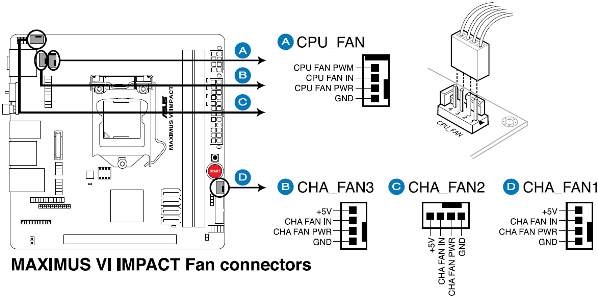

Для подключения к плате вентиляторов систем охлаждения на MAXIMUS VI IMPACT есть 4 разъема по 4-pin каждый: 1 CPU-fan + 3 Сhassis-fan с возможностью управления работой этих вентиляторов методом ШИМ.



Из приятных мелких вещей (помимо тех, которые вынесены на заднюю панель подключений) у MAXIMUS VI IMPACT можно отметить:
- кнопки включения и перезагрузки системы – кнопка «Power» имеет уже привычное исполнения, а вот кнопку «Reset» по размерам значительно урезали.
- пара джамперов FAST BOOT и LN2 Mode. Первый способствует ускорению загрузки системы, второй ответственен за включение одноименного режима «LN2 Mode» для экспериментов с экстремальным разгоном системы;
- коннектор ROG Extension connector (18-1 pin ROG_EXT) для подключения модуля OC Panel (подробно об этом модуле ЗДЕСЬ);
- контакты для замеров рабочих напряжений на компонентах системы. Хотя «приятным» это назвать сложно – они расположены между разъемами подключения звуковой карты и модуля mPCIe Combo II. Если установлен хотя бы один из этих компонентов, то подобраться щупом мультиметра к точкам замера становится очень затруднительно. Если установлены обе «дочки» - такая возможность практически пропадает. Но, опять же, они, эти точки замера, есть.

ТТХ ASUS MAXIMUS VI IMPACT

Производитель

ASUS

Модель

MAXIMUS VI IMPACT (rev 1.0)

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Процессоры Intel 4-го поколения Haswell Core i7 / Core i5 / Core i3 / Pentium / Celeron. Поддержка Intel 22 nm CPU. Поддержка Intel Turbo Boost Technology 2.0

Чипсет

Intel Z87 Express

Системная шина, частота

DMI 2.0

Оперативная память

2 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем - 16 ГБ. Возможные частоты 1066 / 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) /2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц

Слоты расширения

- 1 x PCI Express 3.0 x16 (CPU)
- 1 x mini-PCIe 2.0 x1 на комплектном модуле mPCIe Combo II

Поддержка Multi-GPU

Нет

Дисковая подсистема

На основе Intel Z87 Express:
- 4 x SATA 6 Гбит/с
Поддержка RAID 0, 1, 5, 10
- 1 x eSATA 6 Гбит/с
- 1 x M.2 (NGFF) на плате расширения mPCIe Combo II

LAN

- 1 x Intel WGI217V (10 / 100 / 1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac (с поддержкой двух частотных диапазонов 2,4 / 5 ГГц)

Bluetooth

Bluetooth 4.0

Звуковая подсистема

SupremeFX Impact
ROG SupremeFX Impact 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Lineout DAC playback Signal-to-Noise Ratio (A-weighted, Differential output): 115 dB
- Headphone DAC playback Signal-to-Noise Ratio (A-weighted, Differential output):110 dB
- TI LM4562 high-fidelity audio OP AMP(s)
Audio Feature:
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- Blu-ray audio layer Content Protection
- Sonic Radar
- DTS Connect
- Optical S/PDIF out port(s) at back panel
- Music PnP

Питание

- 24-контактный разъем питания ATX
- 8-контактный ATX12V разъем питания

Подключение вентиляторов

- 1 x разъем вентилятора CPU (4-пин)
- 3 x разъема подключения системных вентиляторов (4-пин)

Внешние порты I/O

- 1 x HDMI
- 1 x DisplayPort
- 1 x LAN (RJ45)
- 4 x USB 3.0
- 4 x USB 2.0
- 1 x eSATA
- 1 x Optical S/PDIF out
- 3 x аудиоразъема
- 1 х индикатор POST-кодов
- 1 х кнопка MemOK!
- 1 х кнопка ROG Connect
- 1 х кнопка для сброса CMOS
- 1 х кнопка DirectKey

Внутренние порты I/O

- 1 x USB 3.0 с поддержкой подключения двух портов USB 3.0 (19-пин)
- 1 x USB 2.0 с поддержкой подключения двух портов USB 2.0
- 4 x порта SATA 6 Гбит/с
- 1 х разъем DRCT
- 1 x кнопка включения
- 1 х кнопка перезагрузки
- 1 x коннектор вывода звука на переднюю панель
- 1 x блок коннекторов передней панели
- 10 x контрольных точек для замера напряжения
- 1 х разъем для звуковой карты SupremeFX Impact
- 1 x разъем ROG extension
- 1 x джамперы FastBoot
- 1 x джамперы режима LN2
- 1 x разъем TPM

BIOS

64 Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0a

Фирменные технологии









































ROG Exclusive Features:
SupremeFX Impact
mPCIe Combo II (mPCIe/M.2 combo card)
Impact Power:
- 8 + 2 phase power design
- 60A BlackWing Chokes
- 10K Black Metallic Capacitors
ProbeIt
UEFI BIOS features:
- ROG BIOS Print
- GPU.DIMM Post
- Tweakers' Paradise
- ROG SSD Secure Erase
ROG RAMDisk
GameFirst II
Extreme Tweaker
ASUS Dual Intelligent Processors 4 with 4-Way Optimization:
- The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration
CPU Level Up
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: Cloud GO!, Media Streaming Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode
ASUS Exclusive Features:
- USB BIOS Flashback
- MemOK!
- AI Suite 3
- Ai Charger
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS EZ DIY:
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design:
- ASUS Q-Shield
- ASUS Q-Cable
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-DIMM
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Размеры, мм

170 x 170

Форм-фактор

Mini-ITX.



Программное обеспечение

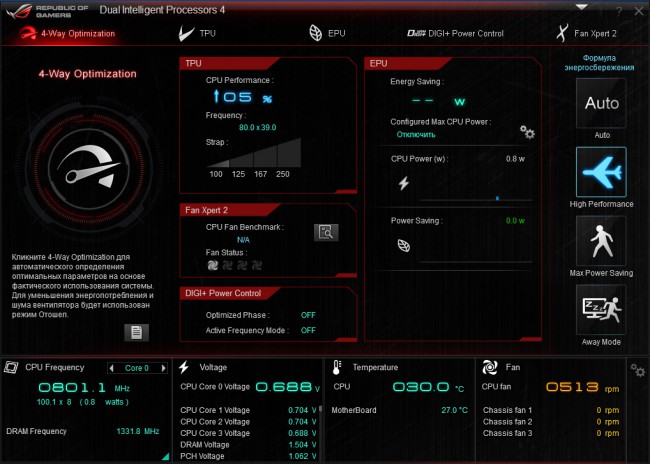

Как и положено материнкам серии ROG, MAXIMUS VI IMPACT поддерживает все возможные фукнции пакета утилит по управлению работы и разгону системы AI Suite III:



Помимо этого плата поддерживает работу и утилиты по созданию RAM-диска в свободной ОЗУ, и утилиту «Sonic Radar» – она будет больше интересна геймерам, так как позволяет отображать во время игры на своем оверлейном дисплее направление звуков, издаваемых персонажами других игроков или игровыми ботами.

BIOS

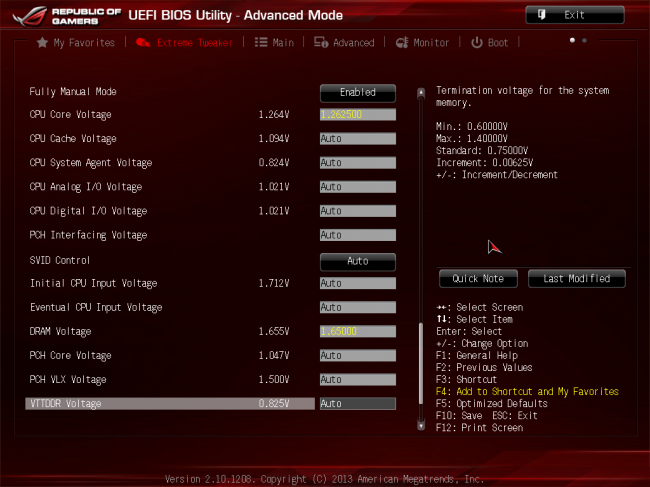

Интерфейс BIOS MAXIMUS VI IMPACT идентичен интерфейсам BIOS других материнских плат серии ROG под процессоры Haswell.




Особо интересно другое: функционал как по настройке работы системы, так и по ее разгону так же практически соответствует функционалу «больших» плат, как FORMULA, либо GENE:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BCLK Frequency

60,0 - 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Rate, RAS to RAS Delay, REF Cycle Time, DRAM Refresh Interval, DRAM WRITE Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Transmitter Rising Slope

1 - 31

1

Transmitter Falling Slope

1 - 31

1

Transmitter Control Slope

1 - 31

1

Receiver Rising Slope

1 - 31

1

Receiver Falling Slope

1 - 31

1

Receiver Control Slope

1 - 31

1

CPU Power Thermal Control

130 - 151

1

Min. CPU Cache Ratio Limit

8 - MAX

1

Max CPU Cache Ratio Limit

8 - MAX

1

CPU Level UP

4,200 - 4,600

200

Частота работы ШИМ-контроллера преобразователя питания процессора

CPU Fixed Frequency(KHz)

300 - 500

50

CPU Input Boot Voltage

0,800 - 2,440

0,010

Long Duration Package Power Limit

1 - 4096

1

Package Power Time Window

1 - 127

1

Short Duration Package Power Limit

1 - 4096

1

CPU Integrated VR Current Limit

0,125 – 1023,875

0,125

Частота работы ШИМ-контроллера преобразователя питания оперативной памяти

DRAM Fixed Frequency (KHz)

300 - 500

50



Power Current Slope

Auto, Level -4 - Level 4



Power Current Offset

Auto, -100% - 100%

12,5 %

Power Fast Ramp Response

0,00 - 1,50

0,001

Power Saving Level 1 Threshold

0 - 80

1

Power Saving Level 2 Threshold

0 - 50

1

Power Saving Level 3 Threshold

0 - 30

1

VCCIN Shadow Voltage

0,800 - 2,440

0,010

Initial PLL Termination Voltage

0,00000 - 3,00000

0,00625

PLL Termination Reset Voltage

0,00000 - 3,00000

0,00625

Eventual PLL Termination Voltage

0,00000 - 3,00000

0,00625

Clock Crossing VBoot

0,10000 - 1,90000

0,00625

Clock Crossing Voltage

0,10000 - 1,90000

0,00625

Clock Crossing Reset Voltage

0,10000 - 1,90000

0,00625

CPU Core Voltage

1,050000 - 2,200000

0,003125

CPU Cache Voltage

1,050000 - 2,200000

0,003125

CPU System Agent Voltage

0,850000 - 2,200000

0,003125

CPU Analog I/O Voltage

1,000000 - 2,200000

0,003125

CPU Digital I/O Voltage

1,000000 - 2,200000

0,003125

PCH Interfacing Voltage

1,000000 - 1,600000

0,003125

Initial CPU Input Voltage

0,800 - 2,440

0,010

Eventual CPU Input Voltage

0,800 - 2,440

0,010

DRAM Voltage

1,20000 - 2,40000

0,00500

PCH Core Voltage

0,70000 - 1,80000

0,00625

PCH VLX Voltage

0,80000 - 2,00000

0,00625

VTTDDR Voltage

0,60000 - 1,40000

0,00625

DRAM CTRL REF Voltage

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHA

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHB

0,39500 - 0,63000

0,00500

Т.е. такая кроха как IMPACT, вполне может обеспечить результат разгона, получаемый на той же самой FORMULA.

ИТОГО

MAXIMUS VI IMPACT – очень интересная и достойная плата. Если рассматривать только основной функционал самой платы, не беря в расчет те ограничения, которые накладывает форм-фактор исполнения, типа количество слотов расширения либо разъемов подключения планок ОЗУ, то по факту мы получаем все возможности как минимум плат GENE – HERO – FORMULA. Подсистема питания процессора, чипсет, качество используемых элементов (как бы одни из принципиальных параметров для платы, заделанной для разгона и постройки высокопроизводительной системы) – все это есть в полном объеме, хоть и на небольшом куске текстолита.


Железным плюсом можно засчитать расположение сокета ЦП на плате и соответствующую возможность установки хорошей такой башенной СО в паре с дискретной графикой – далеко не все платы форм-фактора mini-ITX способны сделать такое предложение. А добавив сюда плюсы, описанные абзацем выше, так вообще получаем крайне компактную систему с совсем не компактными возможностями производительности.


Конечно слот расширения только один, но в него запросто можно установить высокопроизводительную видеокарту как миниатюрная ASUS GeForce GTX 760 DirectCU Mini, либо монстро-MATRIX – все в зависимости от личных предпочтений.


Все, что касается хоть и второстепенного, но очень приятного и полезного функционала – нормальный звук на отдельной плате, индикатор POST и прочее, то тут головоломы ASUS с фантазией угадали. Как бы принадлежность к серии ROG обязывает… а формат mini-ITX не дает. За исключением выноса питальника ЦП на отдельную плату, который практикуется довольно давно, остальные решения вполне оригинальны.


Прикрути бы ASUS к своей чудо-поделке как-нибудь параллельно текстолиту платы еще один слот расширения PCI-E x1(чипсет это, в принципе, позволяет), чтоб можно было бы через райзер подключить действительно хороший дискретный звук, то цены MAXIMUS VI IMPACT не было бы…


Да и что касается модинга… MAXIMUS VI IMPACT дает довольно много места развернутся фантазии при постройке не совсем обычно системы.


По понятным причинам из-за вполне удачной попытки уместить возможности серии ROG на такой маленьком кусочке текстолита сборка системы на основе MAXIMUS VI IMPACT будет иметь некоторые… особенности. Но их достаточно просто принять во внимание и заранее спланировать подключение компонентов. Этого будет более чем достаточно, чтоб не было сборки – разборки – пересборки.



На этом всё.



Автор: Артём О. (С)


Архив



  Copyright 2004-2005 © ООО ПФ Сервис
