Обзор GIGABYTE GA-Z87X-OC
04/03/2014


Обзор GIGABYTE GA-Z87X-OC

Итак, возвращаемся к материнским платам. Сегодня у нас GIGABYTE и ее поделка под названием GIGABYTE GA-Z87X-OC. Данная плата была представлена пользователям на прошлогодней выставке Computex 2013, где пользовалась повышенным вниманием посетителей и прессы. Платы GIGABYTE, принадлежащие к линейке «ОС», с момента их первого пришествия, отличались хорошим заделом под разгон комплектующих и в тоже время, минимальным количеством портов подключения периферии, дополнительных контроллеров и прочих не нужных для разгона вещей – платы разрабатывались при активном участии именитых оверклокеров, а им изобилие всякой ерунды ни к чему. Позже производитель решил платами ОС радовать и геймеров, вследствие чего, платы вернули себе все то, что отобрали оверы: расширенный функционал «из коробки», хорошие возможности расширения, близкие к максимально доступным, при этом все же сохранив вектор «под разгон».


Особенностью GIGABYTE GA-Z87X-OC можно назвать значительно расширенный дополнительный функционал, по сравнению с платами предыдущего поколения, а также много полезных (и не очень) новшеств.


В иерархии МП от GIGABYTE предмет обзора занимает близкое к вершине место и претендует на звание «разумный подход»: максимум реально нужного + кое-что новое, дабы народ не закскучал; минимум специфических переборов. Естественно, стоить дешево она не может, но и до максимального ценника еще далековато.


Начинаем с коробки:



Самое популярное слово, после слова GIGABYTE, – это «overclocking», что уже даже не намекает, а кричит о назначении платы. С обратной стороны коробка просто перегружена всякой информацией о ключевых особенностях платы и ее возможностях (кстати, это вполне логично, так как плате есть чем похвастаться):

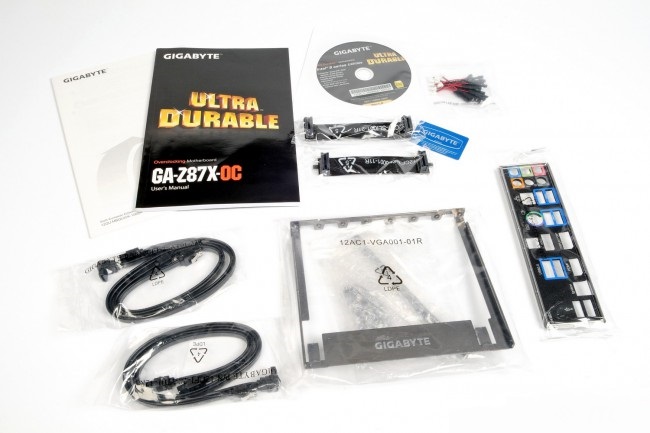

Комплект поставки представляет из себя следующее:
- четыре кабеля SATA III 6 Гбит/с;
- заглушка на заднюю панель I/O Shield;
- два мостика NVIDIA SLI;
- набор переходников для измерения напряжения;
- рамка OC Brace с набором крепежных винтов;
- DVD-диск с драйверами и программным обеспечением;
- руководство пользователя;
- инструкция по быстрой сборке.

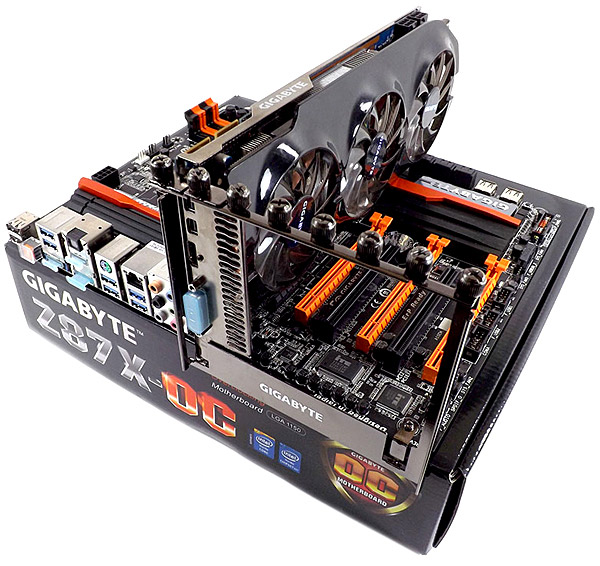

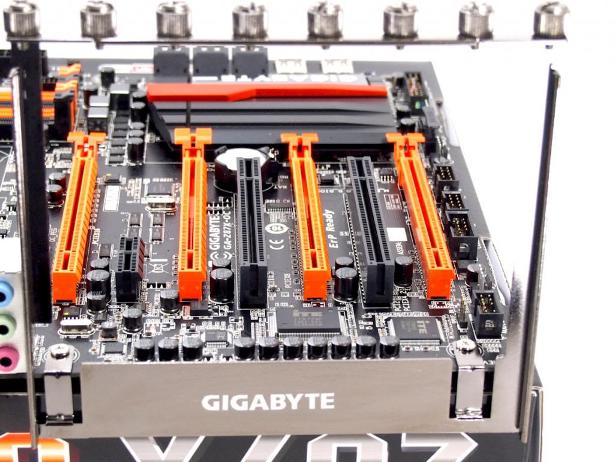

Особого внимания заслуживает та самая рамка «OC Brace». Если плата используется в составе открытого стенда (или просто лежит на коробке), то эта рамка позволяет надежно зафиксировать подключенные платы расширения и практически полностью исключить возможность повреждения оборудования, задев видеокарту рукой или чем-то еще. «Работает» рамка примерно вот так:

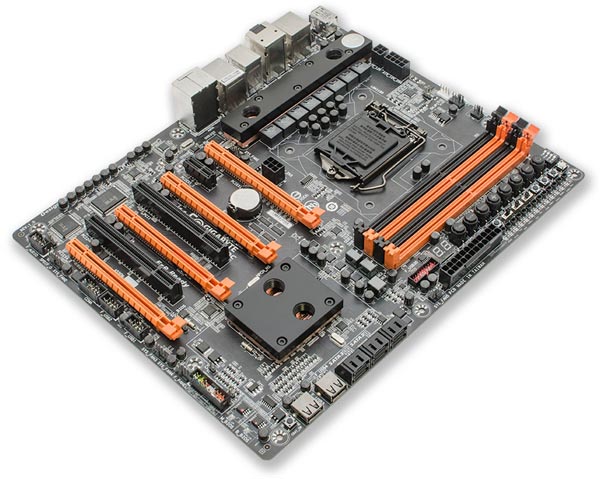

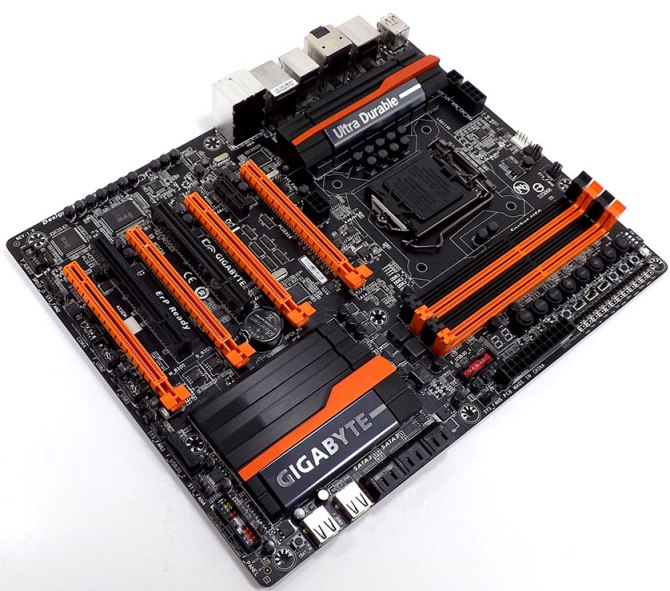

Вот и сама GIGABYTE GA-Z87X-OC:



Сразу заметны две вещи: 1 – обилие дополнительных кнопок управления работой системы (о них подробно далее); 2 – переработанный в сторону агрессии дизайн.


Многие производители материнских плат с выходом нового поколения процессоров Intel Haswell решили поэкспериментировать с оформлением своих продуктов и GIGABYTE не стала исключением: полностью изменена привычная цветовая гамма + несколько изменилась топология расположения второстепенных компонентов.


Сокет. Здесь ничего нового быть в принципе не может – процессорный разъем LGA1150 под процессоры поколения Haswell. Вставить в него можно процессор Intel от Celeron до Core i7 с индексом «К».


Чипсет. …та же ситуация, что и с сокетом – чипсет Intel Z87. Учитывая, что плата заделана под разгон, то применять другой чипсет ну никак нельзя. А все потому что только этот чипсет поддерживает работу с процессорами, у которых разблокирован множитель (литера «К» в названии). Некоторые человеки предпринимали попытки разгона процессора на материнке с чипсетом B87, но ничего толкового из этого не вышло.

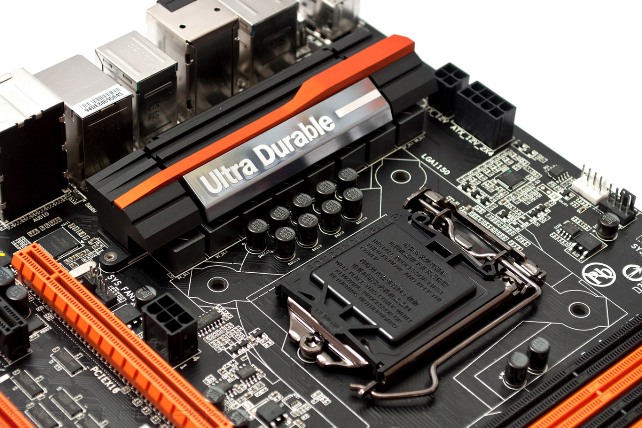

Подсистема питания процессора. А вот здесь интересного уже значительно больше.

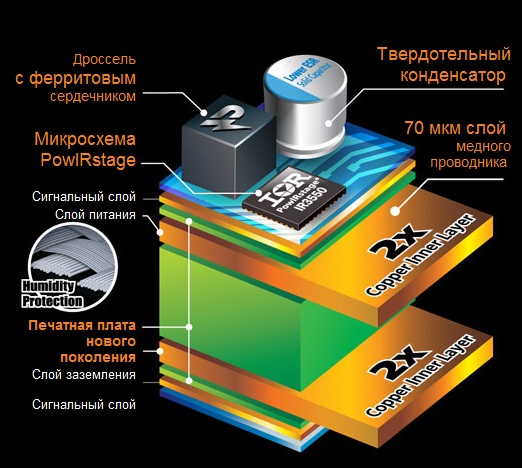

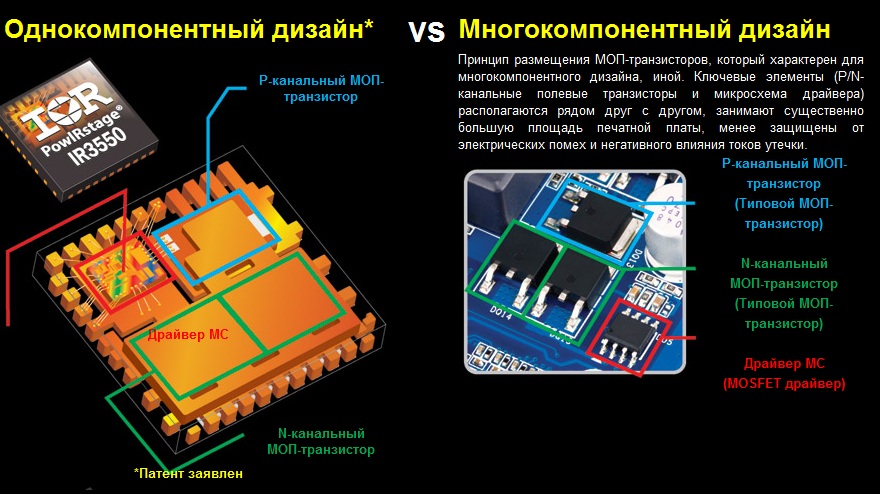

Во-первых – это используемая компонентная фирменного стандарта «производства и качества продукции» Gigabyte Ultra Durable 5 Plus.



К уже, можно сказать классическим, применяемым в цепи подсистемы питания процессора компонентам, таким как твердотельные конденсаторы с низким ESR, дросселям с ферритовым сердечником, МОП-транзисторам Lower RDS(on) и увеличенному слою медного проводника в текстолите печатной платы добавилось использование микросхем IR3550 PowIRstage в цепи питания центрального процессора – эта микросхема объединяет в себе 2 типа МОП-транзисторов и MOSFET драйвер в одном корпусе. Что в свою очередь позволяет сократить количество электронных компонентов (каждый из которых служит источником тепла) в схеме питания процессора и как следствие, снизить температуру околосокетного пространства. Взяв на вооружение микросхемы IR3550 PowIRstage, Gigabyte тем самым довольно выгодно оптимизировала подсистему питания процессора.



Подсистема питания построена по восьмифазной схеме и управляется цифровым ШИМ-контроллером IR3563B (поддерживает множество технологий энергосбережения на тему отключения фаз питания при простое системы и подобные, а так же технологии защиты OVP, UVP, OCP, OTP).




Питание плате подается через основной 24-х контактный разъем АТХ + два дополнительных разъема под питание процессора: 8-pin EPS12V и 4-pin ATX12V.

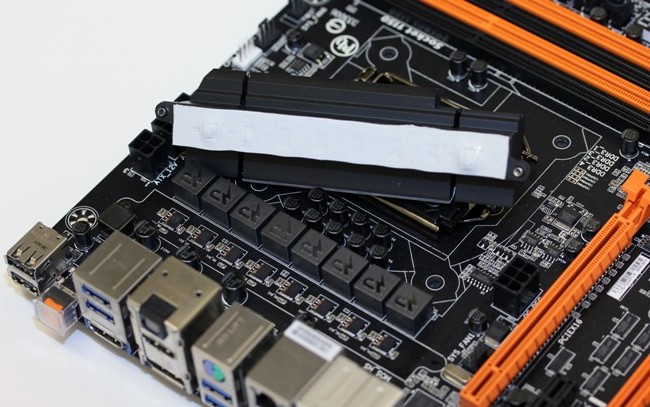

За охлаждение элементов питальника и чипсета отвечают 2 алюминиевых радиатора, но если докинуть денег, то GIGABYTE GA-Z87X-OC можно снабдить и водоблоками. На сайте EK Water Blocks под (точнее на) GA-Z87X-OC предлагается набор из двух отдельных водоблоков; один для охлаждения элементов питания процессора, другой – для охлаждения чипсета. EK-FB Kit GA Z87X-OC:




Стоимость набора этих модулей EK-FB KIT GA Z87X-OC составляет 79,95 евро.



Под установку планок оперативной памяти стандарта DDR3 предлагается 4 слота, максимальный объем памяти – 32 ГБ. В номинальном режиме работы поддерживаются планки с частотой от 1333 до 1600 МГц; целебный разгон может довести рабочую частоту памяти вплоть до 3000 МГц. Также поддерживается работа XMP-профилей и двухканальный режим. Подсистема питания памяти имеет две фазы и управляется цифровым ШИМ-контроллером IR3570A.


Слоты расширения. GIGABYTE GA-Z87X-OC предлагает широки возможности для подключения плат расширения. Даже для тех пользователей, которые скорбят об уходе из массового снабжения материнок слотами PCI, GIGABYTE GA-Z87X-OC даст утешение: сабж предлагает два этих самых слота PCI. Всего же в распоряжение купившего попадают семь слотов расширения из семи возможных для форм-фактора АТХ.



- 3 x PCI Express 3.0 x16
- 1 х PCI Express 2.0 x16 (x4);
- 1 х PCI Express 2.0 x1;
- 2 х PCI


Графически слоты PCI Express х16 хоть и представлены в количестве 4 штук, но с ними все не так просто:


- во-первых, только 3 первых PCI Express х16 слота идут от процессора и работают как PCI Express 3.0; четвертый слот связан с чипсетом и, следовательно, у него есть только 4 чипсетных линии PCI-E при любых раскладах подключения и работает он только по спецификации PCI Express 2.0;
- во-вторых, на GIGABYTE GA-Z87X-OC не применяются схемы – мультипликаторы PLX, которые могут добавить к 16-ти процессорным линиям PCI-E дополнительных 16 «бонусных»;


Конечно, такая схема распределения линий PCI-E может внести некоторые коррективы только при сборе системы с четырьмя видеокартами, что простому смертному совершенно без разницы.


Распределяются линии PCI-E при подключении плат расширения по следующим формулам (очередность, согласно расположению на материнской плате):


- х16;
- х8 + х8;
- х8 + х8 + х4;
- х8 + х4 + х4 + х4.


Связки видеокарт можно построить следующие для карт AMD: 4-Way/ 3-Way/ 2-Way CrossFireX; пользователи карт NVIDIA могут собрать только 2-Way SLI так как каждой «зеленой» карте для работы необходимы как минимум 8 линий PCI-E.
То, что верхний слот PCI Express 3.0 является основным – это понятно. А вот вторым на очереди под установку второй видеокарты является именно третий слот PCI Express 3.0. Это есть хорошо, так как даже если устанавливать две видеокарты с трехэтажной ОС они не будут стоять друг к другу в притык, и СО первой карты ничто не будет мешать забирать воздух. Решение так расположить основные графические слоты можно засчитать вполне удачным (пусть даже и видеокарты с трехслотовой СО постепенно уходят вникуда).

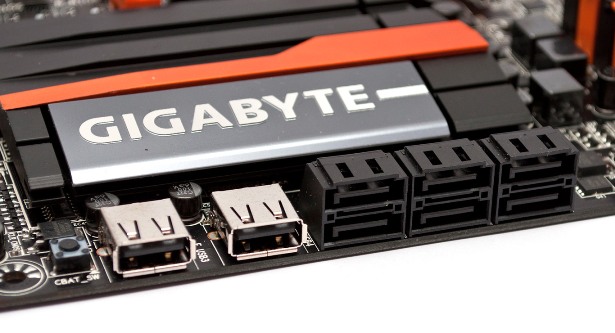

Дисковые подключения реализованы только за счет возможностей чипсета: 6 портов SATA III со скоростью передачи данный 6 Гбит/сек. Сторонние дисковые контроллеры на GIGABYTE GA-Z87X-OC не применяются. Также поддерживается создание дисковых массивов RAID 0, 1, 5, 10 и весь набор Intel`овских технологий работы с дисками типа Intel Smart Response.


Слева от портов SATA производитель приделал плате 2 порта USB 2.0 и назвал их «OC Connect». Это может показаться странным, но только для тех пользователей, которые не имели дел с «заводскими» открытыми стендами или не собирал весь набор комплектующих на столах – коробках. На самом деле пайка портов USB именно там – очень удобная штука: при использовании открытого стенда, если нужно перешить BIOS либо сохранить его настройки после часового подбора на флешку, не придется бегать вокруг этого стенда либо аккуратно тянутся к порту USB на задней панели подключений, рискуя задеть рукой какое-либо оборудование (соответственно, и соседи избавляются от ора нецензурщиной, который раздается если задеть рукой видеокарту и отломать ей что-нибудь). Нужный в этот момент USB оказывается именно «под рукой». В общем, оверы одобрят.


Слева от портов USB производителем напаяна одна из очень многих других и довольно полезных кнопок – «Clear Battery» (CBAT_SW). Нажатие кнопки аналогично вытаскиванию батарейки из материнской платы. Если другими способами, типа Clear CMOS, сбросить настройки BIOS не получатся, одно нажатие кнопки и BIOS сброшен до заводских настроек.

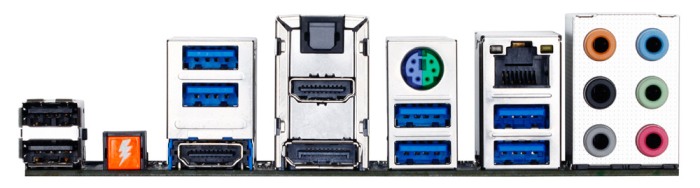

На заднюю панель подключения выведены:



- два разъема USB 2.0;
- шесть разъемов USB 3.0;
- кнопка OC Ignition;
- два порта HDMI;
- один порт DisplayPort;
- оптический выход S/PDIF;
- комбинированный разъем PS/2;
- сетевой разъем RJ-45;
- шесть аналоговых аудиоразъемов 3,5 mm miniJack.


Смысл кнопки «OC Ignition» заключается в следующем: если при выключенном ПК нажать на эту кнопку, то питание будет подаваться только на вентиляторы систем охлаждения и разъемы питания периферии, тогда как процессор и основные компоненты материнки будут обесточены. Знающие люди говорят, что это полезно при настройке работы СВО или демонстрации модинга: подсветки вентиляторов, светодиодные ленты и все такое.


За вывод звука ответственным назначен 8-канального HDA-кодек Realtek ALC892, поддерживающий аудиосистемы форматов 2 / 4 / 5.1 / 7.1. Паять более трендовый Realtek ALC1050 GIGABYTE не стали, наверное, из расчета на установку пользователем дискретной звуковой карты (слот PCI надо же отрабатывать).


Сетевое подключение реализовано с помощью гигабитного контроллера Intel Gigabit Ethernet I217V.


Для подключения вентиляторов СО распаяны 8 разъемов, но не все они поддерживают управление работой вентиляторов – 2 из восьми разъемов имеют подключение 3-pin.

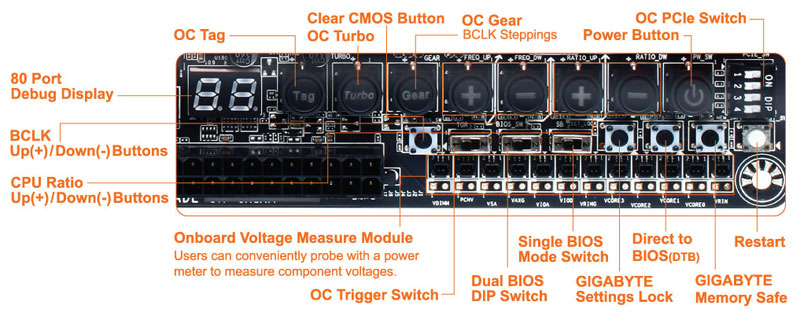

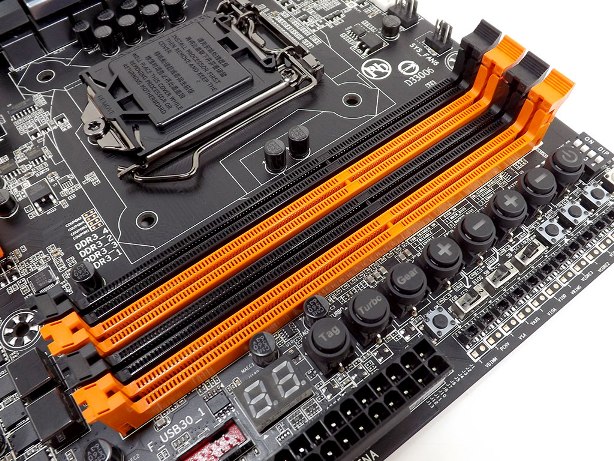

В правом верхнем углу GIGABYTE GA-Z87X-OC расположен тот самый уголок «overclockers paradise», причем GIGABYTE приделывая кнопки и нужные для разгона функции разошлась не на шутку. Тут есть своя кнопка практически на все случаи жизни:



- кнопка «OC Tag» (TAG) – служит для загрузки сохраненного профиля настроек BIOS после обнуления этого самого BIOS. В меню BIOS предварительно создается – сохраняется профиль настроек системы «Tag», который и будет автоматически загружен после обнуления BIOS.
- кнопка «OC Turbo» (TURBO) – кнопка с функцией «ленивый оверклокер». После ее нажатия система сама себя разгонит, загрузив оптимизированный производителем платы профиль настроек центрального процессора и памяти. Т.е. чисто функция авторазгона для тех, кто не хочет заморачиваться с ручным вводом / подбором параметров работы системы.
- кнопка «Gear» (GEAR) – кнопка служит для установки шага изменения параметров CPU BCLK следующими по списку кнопками. Шаг изменения можно установить как 0,1 либо 1 МГц.
- кнопка «CPU BCLK UP» (FREQ_UP) - увеличивает частоту системной шины на значение (шаг), установленное кнопкой «Gear».
- кнопка «CPU BCLK DOWN» (FREQ_DW) - уменьшает частоту системной шины на значение, установленное кнопкой «Gear» (- 1х).
- кнопка «CPU Ratio UP» (RATIO_UP) - увеличивает процессорный множитель на единицу, такой себе «+ 1».
- кнопка «CPU Ratio DOWN» (RATIO_DW) - уменьшает процессорный множитель на единицу.
- кнопка «Power» - старая добрая кнопка включения системы.
- кнопка «Clear CMOS» (CMOS SW) – кнопка сброса настроек BIOS до заводских.
- переключатель «OC Trigger» (TGR) – фишка позволяет из под ОС переключаться между двумя профилями работы системы, сохраненными в BIOS: с разгоном или без него. Т.е. систему изначально можно загрузить на рабоче – стабильном профиле работы; после клацнув «OC Trigger» можно подрубить более жесткий профиль разгона и в нем прогнать тесты – бенчмарки, зафиксировать результаты; далее, опять-таки клацнув переключатель, вернуть системы тот самый стабильный профиль и уже из-под него заняться оформлением – анализом результатов. Экономит гору времени. Если говорить о каком-то совсем жестком разгоне системы, то «OC Trigger» на врят ли прокатит.
- переключатель «BIOS» (BIOS_SW) – служит для переключения рабочей схемы BIOS из двух распаянных на сабже. Активная микросхема посвечивается светодиодом;
- переключатель «Select BIOS» (SB) – служит для включения – отключения функции DualBIOS.
- кнопка «Settings Lock» (SET_LOCK) – сохраняет в память последние стабильные настройки системы даже после обнуления BIOS.
- кнопка «Direct To BIOS» (DTB) - позволяет зайти в меню BIOS в любой момент загрузки системы. Если кнопка была нажата после прохождения POST, то после следующей перезагрузки системы меню BIOS откроется автоматически.
- кнопка «Memory Safe» (MEM_SAFE) – если при неудачном разгоне памяти тыцнуть кнопку Memory Safe, то при следующей загрузке системы настройки работы памяти (только настройки памяти) будут сброшены до заводских.
- кнопка «Reset» (RST_SW) – кнопка для перезагрузки системы, решающая семь бед.
- колодка переключателей «OC PCIe Switch» - позволят аппаратно отключить не используемые и/или не нужные слоты PCI-Express, даже если в них подключены какие ни будь платы расширения.
- Onboard Voltage Measure Module – набор контактных точек для щупов мультиметра, дабы мерить точные значения рабочих напряжений на компонентах системы.



ТТХ GIGABYTE GA-Z87X-OC

Производитель

GIGABYTE

Модель

GA-Z87X-OC (rev. 1.0)

Чипсет

Intel Z87 Express (Lynx Point)

Процессорный разъем

Socket LGA1150

Системная шина

DMI 2.0, 20 Гбит/c

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения (Haswell)

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти. Частота используемой памяти 1333 / 1600 / 1800 (OC) / 1866 (OC) / 2000 (OC) / 2133 (OC) / 2200 (OC) / 2400 (OC) / 2500 (OC) / 2600 (OC) / 2666 (OC) / 2800 (OC) / 2933 (OC) / 3000 (OC) МГц. Поддержка модулей памяти XMP (Extreme Memory Profile)

Слоты расширения

- 3 x PCI Express 3.0 x16
- 1 х PCI Express 2.0 x16 (x4);
- 1 х PCI Express 2.0 x1;
- 2 х PCI

Поддержка технологий Multi-GPU

- NVIDIA 2-Way SLI;
- AMD 4-Way / 3-Way / 2-Way CrossFireX

Распределение линий PCI-Express по формулам

- x16 / x0 / x0
- х8 / х8 / х0
- х8 / х4 / х4
- х4 / х4 / х4 / х4

Дисковая подсистема

Под управлением чипсета Intel Z87 Express:
6 х SATA III (6 Гбит/с);
Поддержка дисковых массивов RAID 0, 1, 5 и 10

LAN

Intel I217V (10 / 100 / 1000 Мб/с)

Звуковая подсистема

High-Definition Audio кодек на основе микросхемы Realtek ALC892;
2.0 /4.0 / 5.1 / 7.1-канальный звук;
поддержка S/PDIF Out, S/PDIF In

Питание

- 24-контактный разъем питания ATX;
- 8-контактный разъем питания ATX12V1;
- 4-контактный разъем питания ATX12V2;
- 6-контактный OC PEG (6-pin PCI-E)

Охлаждение

- алюминиевый радиатор для охлаждения чипсета;
- алюминиевый радиатор для охлаждения силовых элементов преобразователя питания процессора

Разъемы для подключения вентиляторов

- 2 x CPU (4-контактный);
- 4 x системный (4-контактный);
- 2 x системный (3-контактный)

Внешние порты I/O

- 1 x PS/2 Combo (клавиатура / мышь);
- 6 x USB 3.0;
- 2 x USB 2.0;
- 1 x сетевой разъем RJ45;
- 1 x DisplayPort;
- 2 x HDMI;
- 1 x S/PDIF Out;
- 1 х кнопка OC Ignition;
- 6 x аудиовыходов 3,5 мм mini-Jack

Внутренние порты I/O

- 2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0;
- 2 х USB 2.0;
- 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0;
- 6 х SATA III 6 Гбит/с;
- 1 x COM;
- 1 x аудио разъем передней панели;
- 1 х разъем системной панели
- 1 х разъем S/PDIF Out;
- 1 х разъем S/PDIF In;
- 1 х джампер Clear CMOS;
- 1 x кнопка Clear Battery;
- 1 x кнопка Direct to BIOS;
- 1 x кнопка Settings Lock;
- 1 x кнопка Memory Safe;
- 1 x переключатель OC PCIe;
- 1 x переключатель OC Trigger;
- 1 x кнопка OC Tag;
- 1 x кнопка OC Turbo;
- 2 х переключатель BIOS;
- 1 х кнопка Clear CMOS;
- 1 x кнопка Gear;
- 1 x кнопка CPU BCLK Down;
- 1 x кнопка CPU BCLK Up;
- 1 x кнопка CPU Ratio Down;
- 1 x кнопка CPU Ratio Up;
- 1 х кнопка Reset;
- 1 х кнопка Power;
- 1 х 7-сегментный индикатор POST-кодов
- 12 x контакты для замера напряжений

Фирменные функции и технологии

Поддержка APP Center
- фирменная утилита USB Blocker
- фирменная функция ON/OFF Charge2
- поддержка Xpress Install
- фирменная функция EZ Setup
- фирменная утилита Q-Flash
- фирменная утилита @BIOS™
- поддержка EasyTune

BIOS

2 х 128 Mб DualBIOS, UEFI AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Форм-фактор

ATX

Размеры

305 х 244 мм



BIOS

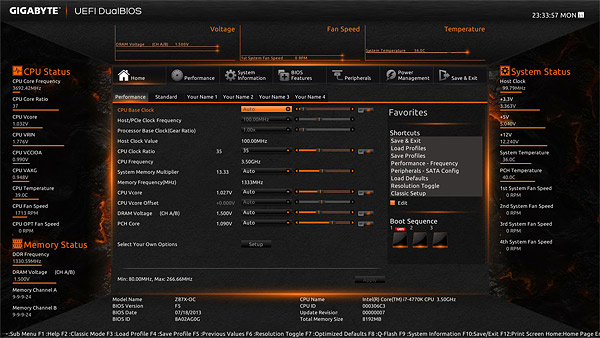

BIOS материнской платы GIGABYTE GA-Z87X-OC построен на управляющем микрокоде UEFI разработки AMI и имеет два варианта интерфейсов: навороченый «Dashboard Mode» (адаптирован для мониторов с разрешением Full HD (1920 x 1080)):

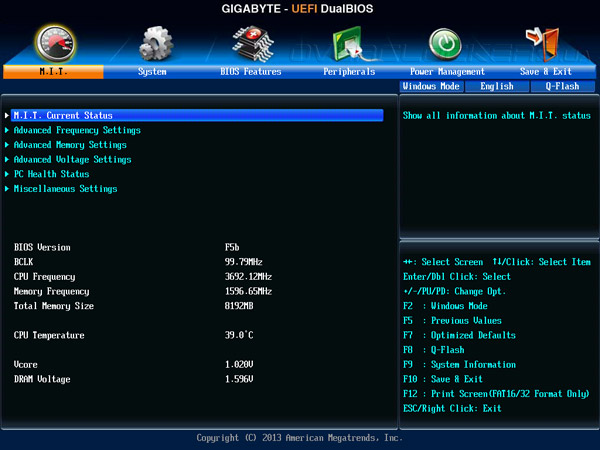

и более «классический» UEFI Setup:

В отличие от структуры меню, функционал от смены интерфейса не изменяется. Dashboard Mode более информативен (мажет даже показаться, что перегружен - на 1 пиксель экрана монитора выдает значительно больше информации), а в «классическом» меню (мало чем отличающегося от меню матринских плат предыдущего поколения) упор сделан на лаконичность.


Какой бы тип меню не был выбран, настраиваемые параметры работы и разгона системы будут следующими:



Параметр

Название меню

Диапазон

Шаг

Частота системной шины

Host Clock Value

80,00 - 333,32 МГц

0,01 МГц

Частота шины PCI Express

PCIe Clock Frequency

80,00 - 133,33 МГц

0,01 МГц



Processor Base Clock (Gear Ratio)

1,00x, 1,25x, 1,66x, 2,50x



Процессорный множитель

CPU Clock Ratio

9 - 80

1

Частота графического ядра процессора

Processor Graphics Clock

400 - 4000 МГц

50 МГц

Множитель частоты оперативной памяти

System Memory Multiplier

8,00, 10,66, 13,33, 14,00, 16,00, 18,00, 18,66, 20,00, 21,33, 28, 29,33



Настройки таймингов памяти

Channel A/B Memory Sub Timings

CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW, tREFI, tREFIX9, tRDRD_dr, tRDRD_dd, tWRWR_dr, tWRWR_dd, tRDWR_dr, tRDWR_dd, tWRRD_dr, tWRRD_dd, tWRRD, tRDWR, tRDRD



Напряжение на вычислительных ядрах процессора

CPU Vcore

0,500 - 1,800 В

0,001 В



CPU VRIN External Overide

1,000 - 2,095 В

0,01 В

CPU RING Voltage

0,800 - 1,800 В

0,001 В

Напряжение на системном агенте

CPU System Agent Voltage

-0,300 - 0,400 В

0,001 В



CPU I/O Analog Voltage

-0,300 - 0,400 В

0,001 В

CPU I/O Digital Voltage

-0,300 - 0,400 В

0,001 В

Напряжение на графическом ядре процессора

CPU Graphics Voltage (VAXG)

0,500 - 1,700 В

0,001 В

Напряжение на чипсете

PCH Core

0,650 - 1,300 В

0,005 В



PCH IO

1,050 - 1,900 В

0,005 В

Напряжение на модулях оперативной памяти

DRAM Voltage (CH A/B)

1,150 - 2,100 В

0,005 В



ИТОГО

Наглухо закрыть GIGABYTE GA-Z87X-OC в корпусе – это просто взять и слить большую часть дополнительных функций в никуда. Ее основное место применения – открытый стенд, или хотя бы системник с открытой боковой стенкой. Инженеру, проектирующему GA-Z87X-OC явно угрожал оружием какой-нибудь именитый оверклокер, так как другое объяснение наличию всех этих кнопок, переключателей, рамки для фиксации карт расширения и прочего (добавим сюда же продуманное их расположение на текстолите платы) найти довольно сложно.


Если использовать GIGABYTE GA-Z87X-OC и ее соответствующие дополнительные функции на открытом стенде, а потом случайно ее спалить, то подобрать замену от конкурента с аналогичными возможностями будет крайне тяжко.


Помимо стандартного набора особенностей «продвинутого» продукта, типа надежной и качественной компонентной базы, полного набора востребованных слотов расширения (да, PCI еще все-таки нужен определенному кругу пользователей) и определенного набора полезных дополнительных функций, переходящих из поколения в поколение новых материнок, GIGABYTE GA-Z87X-OC вполне способна предложить много нового и даже что-то особенное.


Если компьютер собирается для «собрал, закрыл и забыл», то покупка GA-Z87X-OC не вариант. Для этого лучше взять более простую дешевую плату.


На этом всё.


Автор: Артём О. (С)
