Обзор ASUS MAXIMUS VI FORMULA
18/04/2014


Обзор ASUS MAXIMUS VI FORMULA

На сегодня у нас обзор материнки от ASUS - MAXIMUS VI FORMULA из все того же семейства Republic Of Gamers. Плата основана на чипсете восьмой серии Intel Z87 под процессоры от все той же Intel – Haswell. FORMULA хоть и не самая топовая по возможностям плата в линйке (она идет на одну ступеньку ниже EXTREME), но топовая по разным мелким и не очень интересностям.


Целевое назначение платы – тяжести и жестяки в работе: разгоны, игры и прочие интересные вещи. А учитывая и некоторые дизайнерские особенности, плата может заинтересовать еще и модеров.


Совсем недавно – 13-го апреля кое-кто отмечал Всемирный день рок`н`ролла. Да, такой день в календаре тоже есть. И в такой день более чем актуально зазвучат те группы, которые даже сегодня играют тот самый «классический» рок`н`ролл – The Baseballs. У них есть, все, чем обладает данный стиль музыки – ритм, мелодичность и какой-то особый шарм 60-х годов прошлого века. В день рок`н`ролла - рок`н`роллу быть.



Вот в такой коробке и поставляется MAXIMUS VI FORMULA:


А в самой коробке можно найти следующее:
- заглушка на заднюю панель I/O Shield
- восемь кабелей SATA III (6 Гбит/с)
- мост NVIDIA SLI

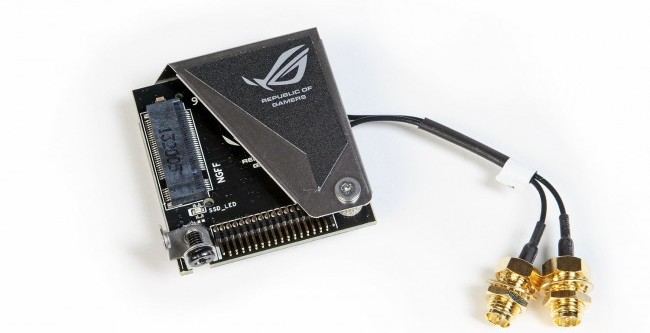

- дочерняя плата mPCIe Combo II с установленным адаптером беспроводных сетей;
- набор коннекторов Q-Connectors
- антенна Wi-Fi
- комплект наклеек для маркировки кабелей SATA;
- табличка, греющая душу учащихся 7 – 10-х классов СШ, на ручку двери «DO NOT DISTURB Champion in action/ENTER Champion to break»
- DVD-диск с драйверами и ПО
- подробное руководство пользователя
- наклейка с логотипом ROG

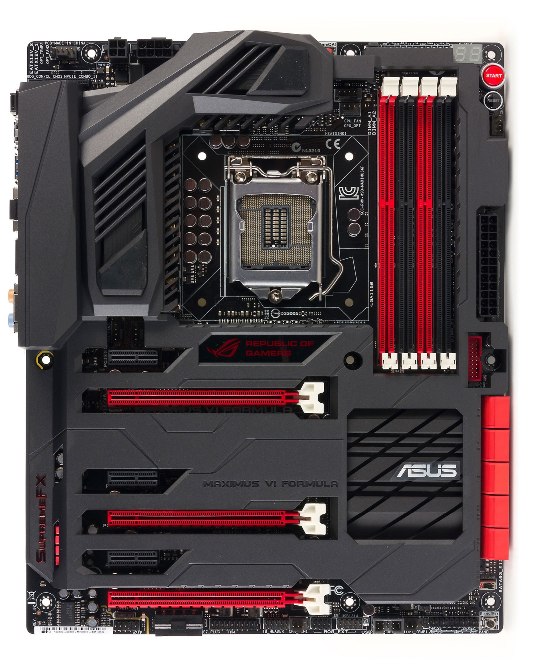

И сама плата:



MAXIMUS VI FORMULA с обеих сторон закована в броню «ROG Armor», так же как и продукты производителя из линейки TUF (только там это называется «TUF Armor» или типа того):



Конечно, внешней эффектности FORMULA это придает, плата выглядит довольно солидной и интересной. Но что касается линейки TUF, то с перетягиванием ее характерных фишек на платы линейки ROG (пусть и в некотором упрощенном варианте – здесь не применяются вентиляторы для охлаждения элементов платы), продукты TUF понемногу лишаются своей собственной эксклюзивной заманухи.


MAXIMUS VI FORMULA приделали как пластмассовый кожух на лицо, так и металлическую пластину на… спину. Наличие пластика, закрывающего всю плату и удерживающего нагретый воздух под ним, затея довольно сомнительная: даже при использовании комплектных вентиляторов, встраиваемых в кожух у плат TUF, и выгоняющих тепло из-под кожуха, температуры компонентов не особо то и выигрывали от применения этого кожуха. А так как у FORMULA этих самых целительных вентиляторов нет, то распаянным на плате компонентам можно только посочувствовать. В плане защиты от пыли и тыканий отверткой текстолита (что вполне может привести к выбрасыванию материнки), пластиковый кожух очень полезная вещь. А если речь еще идет и о использовании платы в качестве открытого стенда с постоянной перетасовкой комплектующих… Но в плане температур компонентов не все так радужно.


А вот за применение алюминиевой пластины с обратной стороны платы ASUS можно сказать спасибо. Современные воздушные супер-кулеры в своей массе давно перевалили за отметку в 1 кг и способны довольно сильно перегнуть текстолит платы. Применяемый кожух усиливает жесткость платы и берет на себя часть нагрузки с текстолита, не давая ему прогнутся больше дозволенного.

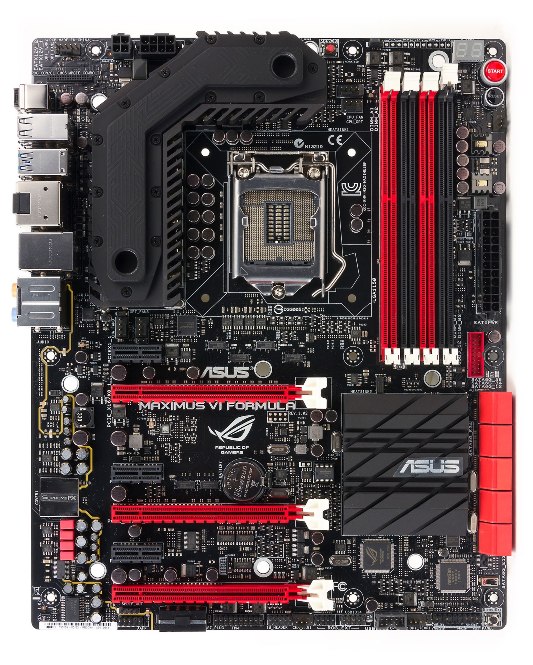

Скручиваем кожух с лица и получаем вот это:



Теперь MAXIMUS VI FORMULA мало чем отличается от своих соплеменников по серии ROG: Клондайк компонентов, горы кнопок – переключателей, красно – черные цвета исполнения. Используемый для охлаждения элементов питальника штатный водоблок мог бы как-то выделить плату, но такой (и даже лучше) применяется на самой верхней плате - EXTREME.

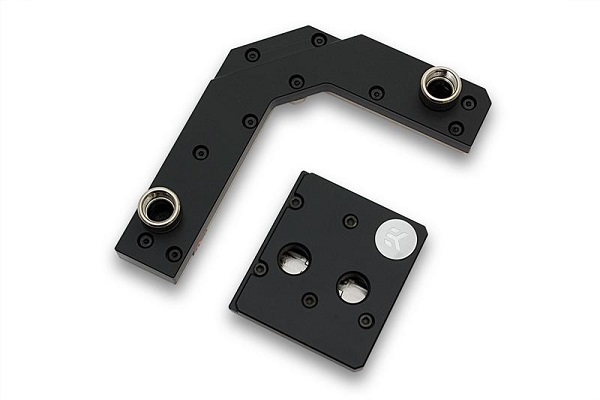

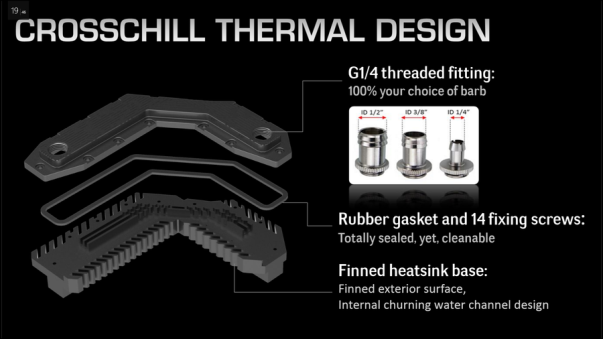

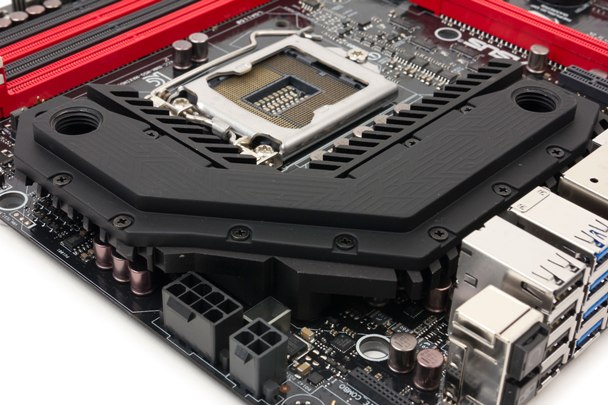

Если радиатор - водоблок FORMULA разобрать, то вот что из него получится (фитинги для подключения трубок контура СВО – родные, докупать не нужно):



Как для современных СВО, исползуемый водоблок FORMULA, прост как мычание и сверх эффективностью похвастаться не может. Естественно, и подключать к нему воду никто не заставляет - им можно пользоваться как самым обычным радиатором. Можно даже снять и выбросить, а на его место прикрутить более интересную по эффективности поделку от ЕК (питальник + чипсет):



Сокет. Плата по своему оверклокерскому назначению рассчитана на старшие процессоры i5 / i7 с разблокированным множителем (индекс «К» в маркеровке процессора), но в нее можно всунуть любой процессор 4-ой линейки Intel Hasweell вплоть до Celeron (хотя, кому это надо…)

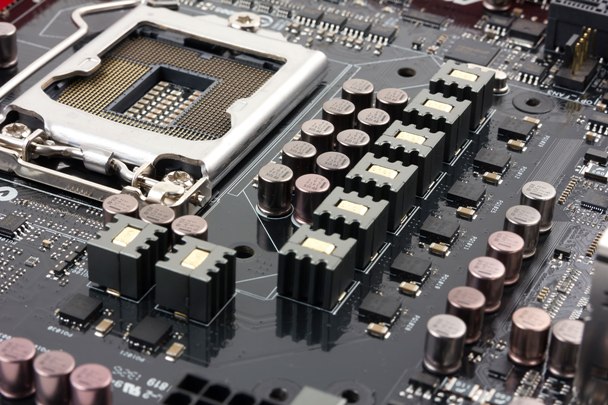

Подсистема питания процессора на MAXIMUS VI FORMULA выполнена по восьмифазной схеме:

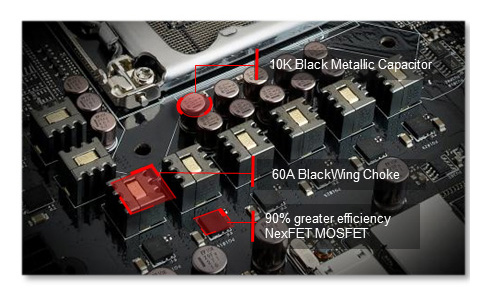

За работу фаз питания отвечает цифровой ШИМ-контроллер Extreme Engine Digi+ III ASP1251 (а по факту он - International Rectifier IR3563A). Прочие элементы питальника:
- японские конденсаторы «10K Black Metallic capacitors»
- MOSFET-транзисторы NexFET CSD87350Q5D от компании Texas Instruments
- катушки индуктивности «BlackWing choke»
- драйверы International Rectifier IR3535 (распаяны с обратной стороны текстолита)



В платах ROG восьмой линейки ASUS решили не экспериментировать с количественно - качественным наполнением подсистем питания процессора и всем этим ROG платам паяются одинаковые по содержанию питальники.

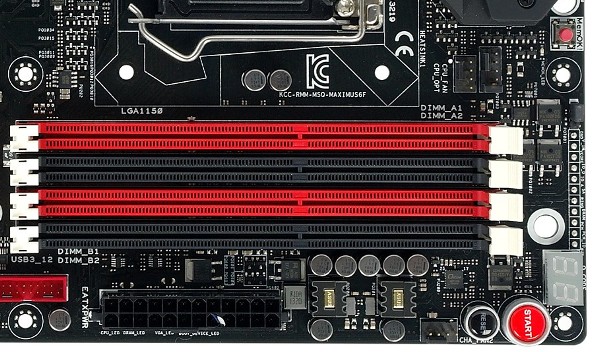

Память. Здесь все по старому: 4 слота под установку планок стандарта 240-pin DIMM DDR3, максимальный объем - 32 ГБ, возможные частоты работы памяти 1066 - 1333 - 1600 МГц в номинале и до 3000 МГц в режиме разгона.




Подсистема питания памяти имеет две собственные фазы питания на базе транзисторов Texas Instruments CSD87588N, и такой же собственный двухфазный контроллер питания DIGI+ ASP1103.


Рядом со слотами ОЗУ распаяна кнопка «MemOK!» - если система откажется стартовать из-за кривого разгона памяти, то с помощью нажатия этой кнопки можно запросто восстановить работоспособные настройки памяти без необходимости сброса всего BIOS.


В общем и целом сабж питается электричеством через основной 24-х pin ATX разъем + черытерхконтактный AXT12V и восьмиконтактный EPS12V для питания процессора (как показывает практика, подключение питания через 4-х пиновый разъем необходима только для всяких жестяков, в обычной ситуации легко можно обойтись и без него).



Если будет подключена и связка не самых легких видеокарт, то не лишним будет заделать дополнительное питание и им через разъем 4-pin MOLEX с нижнего края платы:

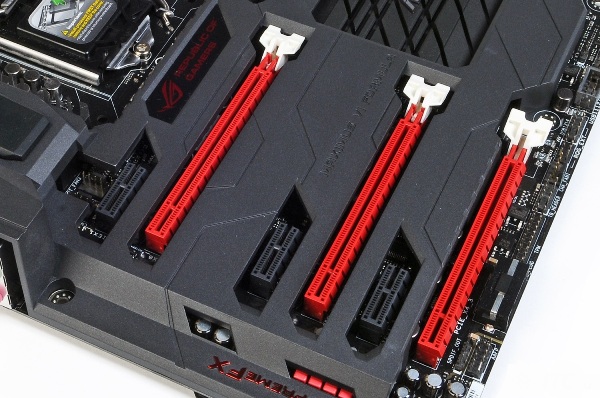

Слоты расширения. Шесть штук вместо семи возможных для плат формата АТХ. Такая схема продиктована скорее производственной необходимостью, а не пресловутым ASUS`овским мелким жлобством. Слот расширения, расположенный под основным графическим слотом, в 99,973 % случаев перекрывается системой охлаждения видеокарты и выпадает из возможности им воспользоваться.



MAXIMUS VI FORMULA предлагает 3 слота PCI-E 2.0 X1 и три графических, полноразмерных слота (сверху вниз), берущих свое начало от центрального процессора:
- PCI-E 3.0 X16 / 8
- PCI-E 3.0 X8 / 4 / 0
- PCI-E 3.0 X4 / 0


При организации multi-gpu системы на базе карт от AMD можно заделать связку из трех карт и линии PCI-E между ними будут делиться как «16», «8 + 8» и «8 + 8 + 4». Для обладателей горы карт от NVidia доступна только связка SLI из двух карт по формуле «8 + 8» линий.


Продолжая тему «расстановки» слотов расширения, можно отметить вполне продуманную компоновку. Первым идет слот PCI-E 2.0 X1, который при использовании башенного суперкулера с долей вероятности в 95 % будет им съеден, - в принципе и не жалко, остаются еще 2 свободных. Кроме того, слоты PCI-E 2.0 X1 с правой стороны не имеют ограничителя, и в них можно вставить любую карту с интерфейсом подключения PCI-E (не факт, что все эти карты будут работать, но такая возможность есть). Основные графические слоты PCI-E 3.0 X16 (х16 и х8) разнесены «через два», так что связке из двух карт с трехслотовыми СО быть.

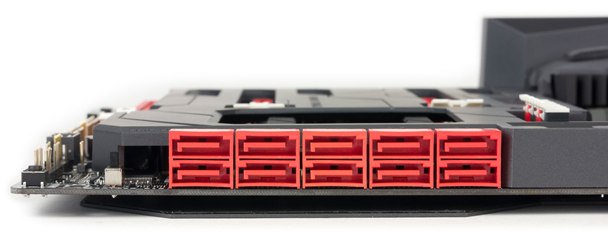

Для подключения дисковых накопителей MAXIMUS VI FORMULA предлагает 10 портов SATA III со скоростью передачи данных до 6 Гбит/сек:



Работа шести из этих портов обеспечивается чипсетом Z87, еще четыре порта SATA работают от пары дополнительных контроллеров ASMedia ASM1061. Чипсетные порты SATA поддерживают создание дисковых RAID-массивов уровней 0, 1, 5, 10.

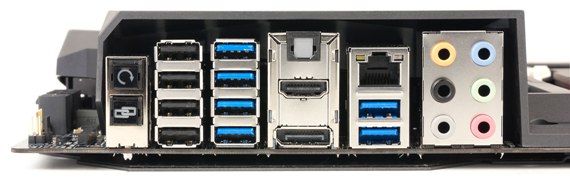

На заднюю панель подключений MAXIMUS VI FORMULA выведены:



- кнопка сброса BIOS «Clear CMOS»
- комбинированная клавиша ROG Connect / USB BIOS Flashback;
- четыре разъема USB 2.0
- шесть USB 3.0
- сетевой порт RJ-45
- оптический выход S/PDIF
- видеовыходы DisplayPort и HDMI
- шесть аналоговых аудиовыходов 6 мм mini-Jack


В правом верхнем углу платы распаяны нужные оверклокерские вещи: кнопки включения / выключения и перезагрузки системы, набор контактных точек «ProbeIT» для замеров щупами мультиметра рабочих напряжения компонентов системы; двухсекционный индикатор POST-кодов (расшифровка значений представлена в руководстве к материнской плате).


На нижней кромке платы расположены вот такие разъемы:


- S/PDIF Out - для вывода цифрового аудиосигнала с материнской платы на плату расширения, типа внешней звуковой карты или видеокарты;
AAFP – разъем для подключения аудиовыходов с фронтальной панели корпуса ПК (поддерживает стандарты AC'97 и HD Audio);
TPM – разъем для подключения… модуля TPM (Trusted Platform Module);
TB HEADER – разъем для подключения дополнительной карты расширения, на которой реализован интерфейс Thunderbolt (например, ASUS Thunderbolt EX). В комплект поставки не входит;
ROG Extension – разъем для подключения той самой панели ASUS OC Panel;
SYSTEM PANEL – набор разъемов для подключения передней панели корпуса.


Также здесь можно найти тумблер подключения технологии «FastBoost» - ускоряет загрузку системы отключая диагностику работы некоторых некритичных компонентов; кнопку «DirectKey» - после нажатия кнопки система при следующей загрузке автоматически запустит оболочку BIOS.


Для подключения вентиляторов СО сабж предлагает 8 четырехконтактных разъем с возможностью управления работой вентиляторов методом ШИМ. Три из этих разъемов могут управлять задействованными вентиляторами в зависимости от температур, считываемых тремя подключенными к плате термопарами (конечно, если эти самые сторонние термопары купить отдельно).


Проводные сетевые подключения на MAXIMUS VI FORMULA реализованы чипом Ethernet Intel I217-V. Для пользования беспроводных подключений плате нужно прикрутить комплектную дочернюю плату расширения mPCIe Combo II: на плате распаян чип Broadcom BCM4352, который включает в себя двухдиапазонный модуль беспроводной связи Wi-Fi (802.11 a/b/g/n/ac на частотах 2,4 и 5 ГГц) и модуль Bluetooth (v4.0 / 3.0+HS).



В нагрузку к беспроводным подключениям модуль mPCIe Combo II предлагает еще и интерфейс mini-PCI Express 2.0 x1 для подключения миниатюрного SSD накопителя стандарта NGFF. При подключении SSD к модулю у платы автоматом отвалится один порт SATA (вроде как порт с номером «5»).

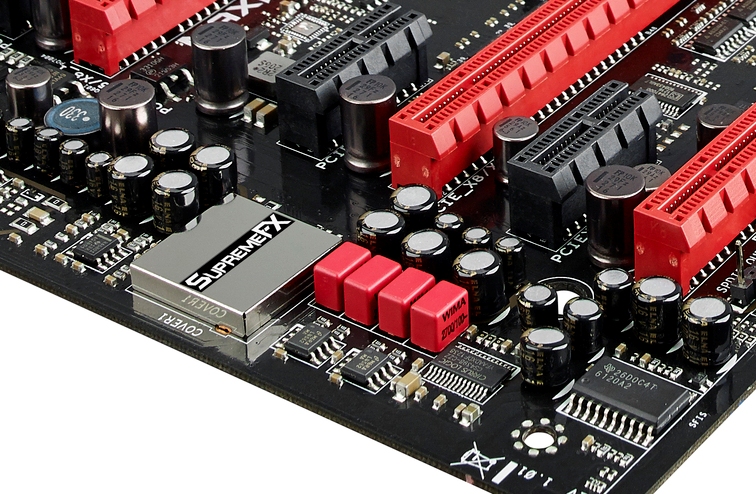

Козырем в рукаве MAXIMUS VI FORMULA является ее звуковая подсистема SupremeFX. Этот самый SupremeFX мог бы мало чем отличаться от интегрированного звука других материнок как ROG, так и не-ROG – они все построены на базе трендового звукового HD-аудиокодека Realtek ALC1150, но у MAXIMUS VI FORMULA есть еще кое-что. Здесь задействован отдельный ЦАП (цифро – аналоговый преобразователь; чип, который перекодирует цифровой сигнал, понятный «железу» в аналоговый сигнал, понятный и выводимый акустикой; один из самых критичных компонентов звукового тракта), причем ЦАП довольно серьезный - Cirrus Logic CS4398 с соотношением сигнал/шум на уровне –120 дБ. Такой ЦАП обычно паяют дискретным звуковым картам уровня выше - выше среднего (а в отдельных случаях и более сильным картам). В нагрузку к ЦАП идет и интегральный усилитель для наушников Texas Instruments TPA6120A2, который потянет даже высокомные наушники (до 600 Ом), и пара операционных усилителей Ti N5532 и Ti LM4562. Также в состав «звука» входят полимерные конденсаторы ELNA и тонкопленочные WIMA, которые иногда дотягивают до их установки в аппаратуру класса High-End.



Звуковая подсистема отделена от других компонентов сабжа экранирующим зазором в проводниках, а звуковой кодек дополнительно накрыт металлическим экраном для снижения электромагнитных помех.
Естественно одним ЦАП и парой кондеров сыт не будешь, но MAXIMUS VI FORMULA, как для интегрированного звука, предлагает очень интересные возможности.

Общие ТТХ MAXIMUS VI FORMULA:

Поддерживаемые процессоры

Процессоры Intel 4-го поколения Haswell в исполнении Soket 1150 Core i7 / Core i5 / Core i3 / Pentium / Celeron. Поддержка технологии Intel Turbo Boost Technology 2.0

Системная шина, частота

DMI 2.0

Системная логика

Intel Z87

Поддерживаемая оперативная память

4 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем - 32 Гбайт. Поддерживаемые частоты 1066 / 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц

Слоты расширения

- 1 x PCI-E 3.0 X16 / 8
- 1 x PCI-E 3.0 X8 / 4 / 0
- 1x PCI-E 3.0 X4 / 0
- 3 x PCI-E 2.0 X1

Поддержка Multi-GPU

- CrossFireX в конфигурации до трех видеокарт
- SLI в конфигурации с двумя видеокартами

Формулы распределения линий PCI-E

- 16
- 8 + 8
- 8 + 8 + 4

Поддержка SATA/RAID

Под управлением Intel Z87:
- 6 x SATA III (6 Гбит/с)
- 1 x NGFF (делится с портом SATA_5)
- RAID 0, RAID 1, RAID 5, RAID10
Под управлением 2 x ASMedia ASM1061:
- 4 x SATA III (6 Гбит/с )

Поддержка eSATA

Нет

Поддержка IDE и FDD

Нет

Thunderbolt

Нет

Сетевой контроллер

- 1 x Gigabit LAN Controller Intel I217V

Беспроводные подулючения

- Wi-Fi 802.11a/b/g/n/ac
Supports dual band frequency 2.4 / 5 GHz
- Bluetooth V4.0
- Bluetooth V3.0+HS

Аудио

ROG SupremeFX Formula 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming
- SupremeFX Shielding Technology
- Cirrus Logic® CS4398 DAC: 120 dB SNR, -107 dB THD+N (Max. 192 kHz/ 24 -bit)
- TI 6120A2 high fidelity headphone amplifier
- WIMA® film capacitors
- ELNA® premium audio capacitors
- High-fidelity audio OP AMP(s)
- Differential circuit design
Audio Feature :
- Blu-ray audio layer Content Protection
- Sonic Radar
- DTS Connect
- Optical S/PDIF out port(s) at back pane

USB 2.0

- 8 x USB 2.0 (Intel Z87)

USB 3.0

Под управлением Intel Z87:
- 4 x USB 3.0
Под управлением ASMedia ASM1074:
- 4 x USB 3.0

IEEE-1394

Нет

Системный мониторинг

Nuvoton NCT6791D

Питание материнской платы

- 1 x 24-pin EATX Power connector
- 1 x 8-pin ATX 12V Power connector
- 1 x 4-pin ATX 12V Power connector
- 1 x 4-pin EZ_PLUG Power connector

Разъемы задней панели

- модуль mPCIe Combo II
- 1 x Кнопка USB BIOS Flashback
- 1 x Кнопка ASUS ROG Connect
- 4 x USB 2.0, включая порт для ROG Connect
- 6 x USB 3.0
- 1 x DisplayPort
- 1 x HDMI
- 1 x LAN
- оптический выход S/PDIF
- 6 аудио входов/выходов 3.5-мм mini-jack

Кнопки и разъемы на материнской плате

- 1 х разъем ROG Extension;
- 3 х разъем для подключения термодатчиков;
- 10 x контактов для замера напряжений;
- 1 х кнопка Reset;
- 1 х кнопка Power;
- 1 х кнопка MemOK!
- 1 х кнопка DirectKey;
- 1 х LED-индикатор POST-кодов
- 1 х разъем DRCT;
- 1 x разъем S/PDIF Out;
- 1 x аудиоразъем передней панели;
- 1 х разъем системной панели;
- 1 х разъем TPM;
- 1 х переключатель FastBoot.

Разъемы для подключения системных вентиляторов

- 2 x CPU (4-контактный) PWM
- 6 x системный (4-контактный) PWM

Фирменные технологии

CrossChill (Hybrid air and liquid cooling)
ROG Armor (including top cover and SECC steel backplate)
mPCIe Combo II (mPCIe/M.2 combo card)
Extreme Engine Digi+ III:
- 8 + 2 phase power design
- NexFET™ Power Block MOSFET
- 60A BlackWing Chokes
- 10K Black Metallic Capacitors
ProbeIt
UEFI BIOS features:
- ROG BIOS Print
- GPU.DIMM Post
- Tweakers' Paradise
- ROG SSD Secure Erase
ROG RAMDisk
GameFirst II
Extreme Tweaker
ASUS Dual Intelligent Processors 4 with 4-Way Optimization:
- The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration
CPU Level Up
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: Cloud GO!, Media Streaming Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode
- Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems
ASUS Exclusive Features:
- GPU Boost
- USB BIOS Flashback
- AI Suite 3
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS EZ DIY:
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design:
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Размеры, мм

305 x 244

Форм-фактор

ATX



BIOS

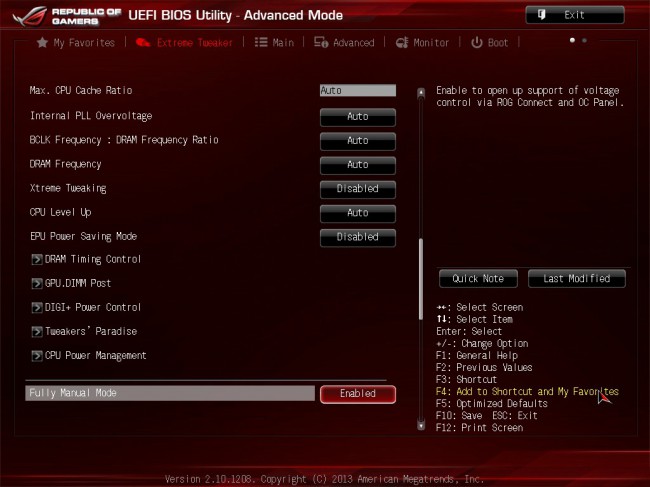

Меню BIOS у MAXIMUS VI FORMULA никаких серьезных отличий от этого меню на других материнках ROG из восьмой линейки не имеет: все те же два типа меню - Advanced Mode для сложных настроек и EZ Mode для легкого ковыряния.



Это было изображение режима «Advanced», вкладка Extreme Tweaker, и в ней для настройки работы компонентов системы и их разгона доступны вот эти параметры:

Параметр

Название меню

Диапазон

Шаг

Опорная частота

BCLK Frequency

60,0 - 300,0 МГц

0,1 МГц

Процессорный множитель

CPU Core Ratio

8 - 80

1

CPU Strap

100 МГц, 125 МГц, 167 МГц, 250 МГц

Частота оперативной памяти

DRAM Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800

Настройки таймингов памяти

DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, Command Rate, RAS to RAS Delay, REF Cycle Time, Refresh Interval, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, CAS Write Latency

Частота ШИМ-контроллера преобразователя питания процессора

CPU Fixed Frequency (KHz)

300 - 1000 КГц

50 КГц

Частота ШИМ-контроллера преобразователя питания памяти

DRAM Fixed Frequency (KHz)

300 - 500 КГц

50 КГц

CPU Current Capability

100 - 140 %

0,1

DRAM Current Capability

100 - 130 %

0,1

Напряжение на процессоре

CPU Core Voltage

1,05 - 2,20 В

0,003125 В

CPU Cache Voltage

1,05 - 2,20 В

0,003125 В

Напряжение на системном агенте

CPU System Agent Voltage Offset

0,85 - 2,20 В

0,003125 В

CPU Analog I/O Voltage Offset

1,00 - 2,20 В

0,003125 В

CPU Digital I/O Voltage Offset

1,00 - 2,20 В

0,003125 В

Initial CPU Input Voltage

0,80 - 2,44 В

0,01 В

Eventual CPU Input Voltage

0,80 - 2,44 В

0,01 В

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20 - 2,40 В

0,005 В

PCH VLX Voltage

0,80 - 2,00 В

0,00625 В

PCH Interfacing Voltage

1,00 - 1,60 В

0,003125 В

Напряжение на чипсете

PCH Core Voltage

0,70 - 1,80 В

0,00625 В

VTTDDR

0,60 - 1,40 В

0,00625 В

DRAM CTRL REF Voltage

0,395 - 0,630 В

0,005 В

DRAM DATA REF Voltage on CHA

0,395 - 0,630 В

0,005 В

DRAM DATA REF Voltage on CHB

0,395 - 0,630 В

0,005 В

В принципе, если видели меню BIOS на одной плате ROG – значит видели его и на всех остальных платах из этой линейки.

ИТОГО

У ASUS плата MAXIMUS VI FORMULA вышла довольно интересным продуктом: на фоне любых остальных «обычных» материнок линейка плат ROG и так выделяется, а MAXIMUS VI FORMULA выделяется еще и из плат этой самой линейки: такое себе «двойное выделение». Подсистемы питания ЦП, возможности расширения, широкий дополнительный функционал – в общем, все, что свойственно платам ROG в FORMULA дополняются еще и другими интересными бонусами.


Применение кожуха – довольно сомнительная затея (исключением может стать именно модинговый проект – там с этим кожухом можно пофантазировать) так как по температурным показателям у накрытых компонентов есть к этому кожуху вопросы; усилительная пластина «сзади» - однозначный плюс; применение ЦАП и усилителя для наушников в звуковой подсистеме – хорошо и интересно, но здесь главное чтоб «стандартный» звуковой кодек смог все это дело раскрыть и раскачать.


В остальном MAXIMUS VI FORMULA предлагает стандартный функционал ROG, но без экзотических излишеств, которые могут найти себе применение только в довольно специфических условиях работы.


На этом всё.


Автор: Артём О. (С)


Архив



  Copyright 2004-2005 © ООО ПФ Сервис
