Обзор GIGABYTE GA-Z87X-UD5H
14/05/2014


Обзор GIGABYTE GA-Z87X-UD5H

Во времена, когда цены на импортные товары с каждым банковским днем даже не ползут, а подскакивают на новую планку, а человеческая психика еще не успела полностью адаптироваться к новым реалиям валютного курса, популярность разумно - экономной траты денег взлетает в космос.


Если взять конкретный пример с компьютерным железом, то в такие периоды активно в игру вступают лаконичные устройства, которые не перегружены полу полезно – бесполезными мелочами, съедающими не самую малую часть выделенного бюджета (да и более полезные, но от которых можно безболезненно отказаться, возможности иногда идут под нож). Только конкретно заданные функции - возможности и никакой «пластмассы».


Таким отказом от пластмассы может стать материнская плата GIGABYTE GA-Z87X-UD5H. Она, конечно, далеко не самая бюджетная плата, но у нее есть сильный плюс – та самая лаконичность исполнения сильного основного функционала.

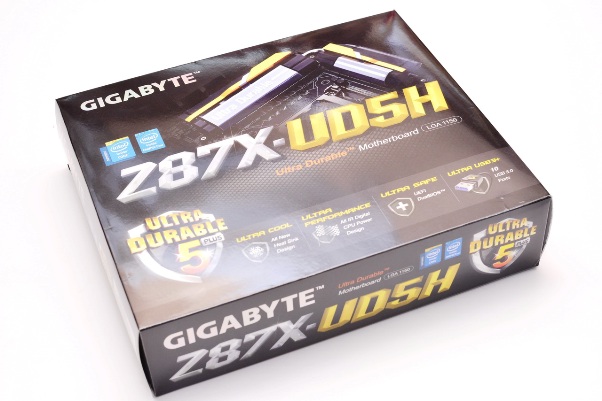

В магазине сабж выдадут вот в такой большой коробке, которую еще можно и почитать:



Коробка нам сообщает, что компонентная база GIGABYTE GA-Z87X-UD5H соответствует фирменной концепции Gigabyte Ultra Durable5 Plus, а это свою очередь обеспечивает:


Ultra Cool – для охлаждения чипсета и силовых элементов подсистем питания VRM на плате используются радиаторы нового образца (просто переделали профиль радиатора на более сложный), которые демонстрируют повышенную эффективность охлаждения.


Ultra Performance – на материнской плате используются современные полевые транзисторы производства компании IR, которые совместно с ШИМ-контроллером того же производителя дают дополнительные преимущества в виде сниженной температуры, что должно способствовать лучшему разгону и повысить стабильность работы всей системы.


Ultra Safe – материнская плата оснащается высококачественными японскими «черными» твердотельными конденсаторами, ключевой особенностью которых является увеличенный срок службы. Согласно заверениям производителя, данный тип конденсаторов способен демонстрировать максимальную эффективность на протяжении не менее 10000 часов.


Ultra USB3+ плата оснащается портами USB 3.0, каждый из которых подключен через отдельный предохранитель, что, даже в случае непредвиденного перепада напряжения исключает риск потери работоспособности всех портов одновременно.


В комплект поставки GIGABYTE GA-Z87X-UD5H входят:
- руководство пользователя
- брошюра с описанием условий гарантии
- диск с драйверами, утилитами и прочим ПО
- 6 кабелей SATA
- 1 мостик NVIDIA SLI на две видеокарты
- 1 х заглушка задней панели подключений
- 1 х наклейка на корпус с логотипом GIGABYTE

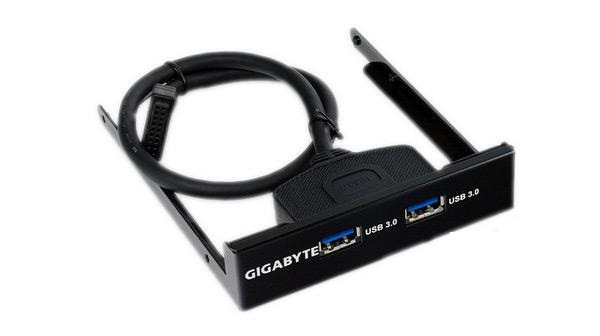

- и вот такая выносная панель на корпус компьютера с двумя портами USB 3.0



Как-то совсем не густо. Если и есть понятие «необходимый минимум», то именно оно и представлено в комплекте GIGABYTE GA-Z87X-UD5H. Хотя, исходя из концепции «разумной экономии», то такой худенький комплект поставки как раз и попадает под ее определение.

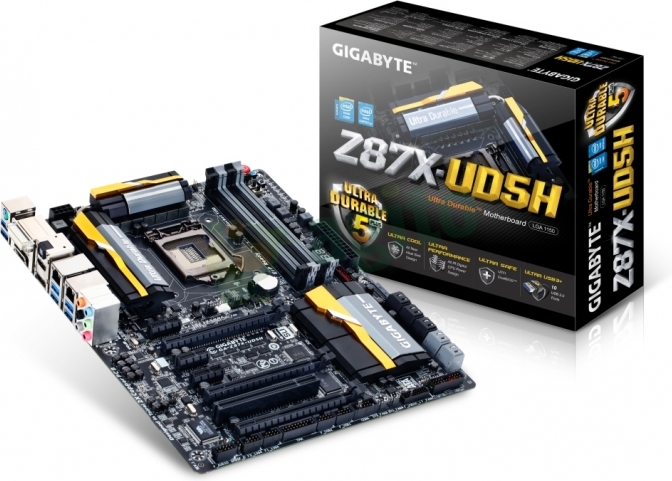

И непосредственно сама плата:

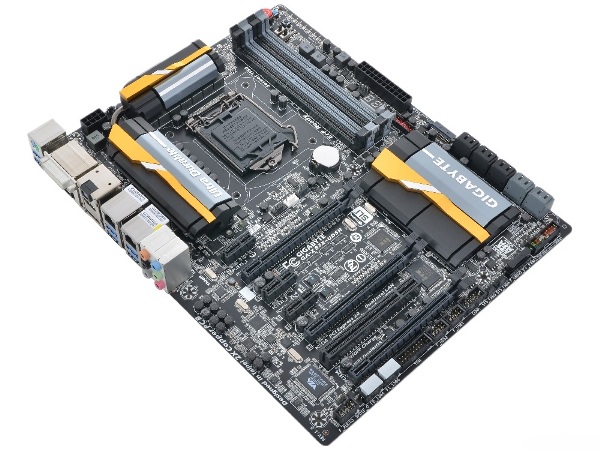

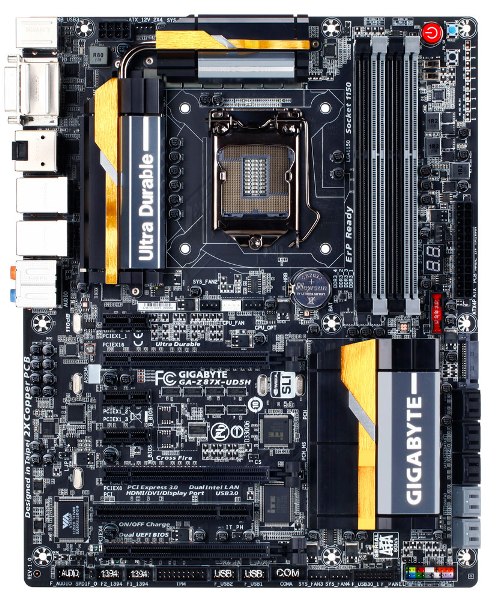

GIGABYTE GA-Z87X-UD5H представляет из себя кусок черного текстолита формата АТХ, с черными (и немного серых) разъемами. Дизайн строгий и сдержанный – наверное GIGABYTE все таки уволила из своего штата школьника, который любил прикручивать платам всякую пластмассовую ерунду.

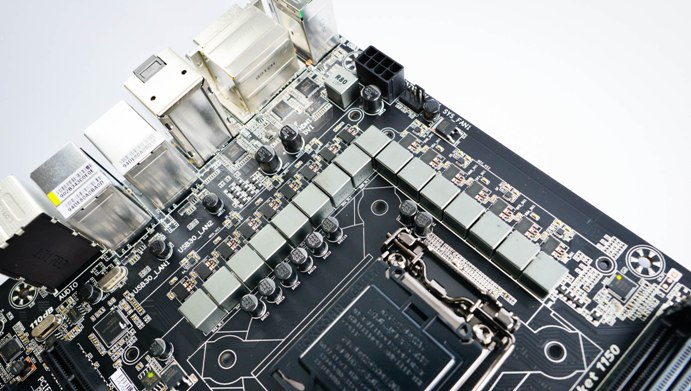

Питальник ЦП на GIGABYTE GA-Z87X-UD5H построен по 16-ти фазной схеме и находится во власти цифрового ШИМ-контроллера International Rectifier 3563B

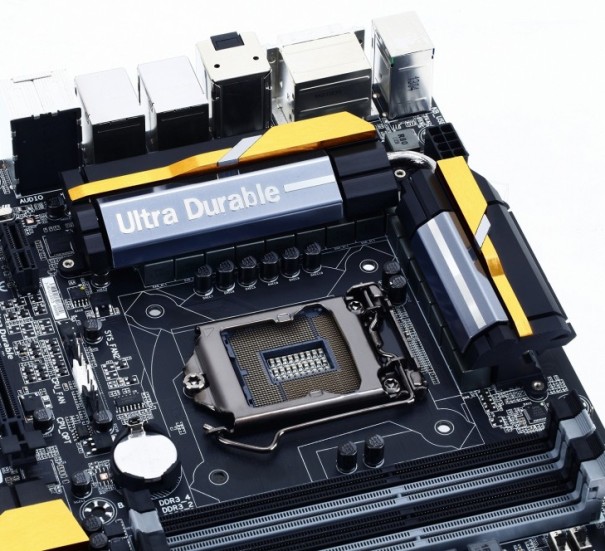

Подсистема питания процессора состоит из самых что ни на есть качественных и надежных компонентов, обещанных стандартом Gigabyte Ultra Durable5 Plus: японские твердотельные конденсаторы с низким ESR, дроссели с ферритовым сердечником, МОП-транзисторам Lower RDS(on) + увеличенный слой медного проводника в текстолите печатной платы. Не обошлось здесь и без применения в цепи питания ЦП микросхем IR3550 PowIRstage, которые объединяют в себе 2 типа МОП-транзисторов и MOSFET драйвер – сокращение количества компонентов, которые выделяют тепло, качественно – количественная оптимизация компонентной базы, ниже температуры – больше стабильности и все такое. Все, что нужно для разгона, здесь есть.



Охлаждаются элементы VRM двумя алюминиевыми радиаторами, объединенными друг с другом тепловой трубкой; для улучшения контакта радиаторов с охлаждаемыми компонентами в качестве термоинтерфейса используются термопрокладки. С дизайном радиаторов GIGABYTE вполне так угадала – смотрятся они даже как-то по спортивному… да и сама плата вполне симпатична.


Процессорный разъем – Soket LGA 1155, поддерживающий установку любых процессоров от Cleleron до Core i7 Intel 4-го поколения Haswell. Позолоту на контактных ножках процессорного сокета никто не отменял.


Ближе к процессорному сокету перекочевала и батарейка BIOS: хоть сейчас в современных материнских платах и применяется гора технологий обнуления BIOS, но вытаскивание батарейки по прежнему пользуется популярностью у пользователей. Если раньше этому процессу препятствовали установленные карты расширения, то на GIGABYTE GA-Z87X-UD5H вытаскиванию батарейки будет мешать установленный процессорный кулер.


Питание плате подается через основной 24-х контактный ATX-разъем + дополнительный 8-ми контактный EPS12V под питание процессора. При использовании связки видеокарт и им не лишним будет докинуть дополнительное питание – разъем SATA-power, предназначенный для этого, распаян возле колодок SATA.


Единственным элементом материнских плат, который ну ни как не изменяется и держит завидное постоянство, являются слоты установки планок оперативной памяти. Четыре слота под установку планок стандарта 240-pin DIMM DDR3, максимальный поддерживаемый объем установленной памяти - 32 ГБ, работа в двухканальном режиме при установке планок в слоты одинакового цвета, возможные частоты работы памяти 1066 - 1333 - 1600 МГц в номинале и до 3000 МГц в режиме разгона. Также есть поддержка модулей памяти XMP (Extreme Memory Profile). Память имеет свои две фазы питания и свой ШИМ-контроллер.



Рядом со слотами ОЗУ распаяны и приятные мелочи, полезные при разгоне системы:
- двухсекционный индикатор POST-кодов;
- 8 контктных площадок для замера рабочих напряжений основных узлов платы;
- кнопки включения / выключения системы и ее перезагрузки;
- 2 переключателя активной микросхемы BIOS;
- кнопка для сброса CMOS;
- если сброс CMOS кнопкой не прокатит, то здесь есть и джампер с той же самой функцией;

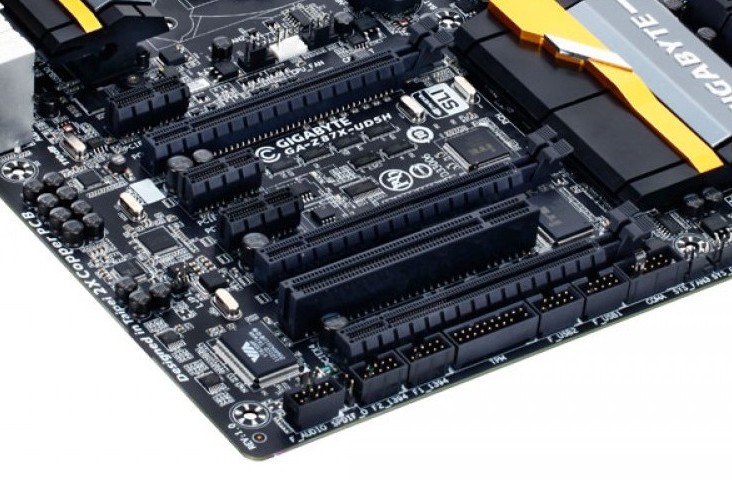

Слоты расширения: 7 штук:



- 3 слота PCI Express x1
- 3 слота PCI Express 3.0 x16
+ затесался еще один слот PCI


Для организации системы с multiGPU сабж имеет все плюсы: основные графические слоты (№1 и №2) распаяны «через два», что позволит свободно установить две видеокарты с трехслотовыми СО (конечно, в таком случае будет доступен еще и бонус в виде касяка с забором холодного воздуха верхней картой). При установке карт с двухслотовыми кулерами указанный бонус будет недоступен. Для карт AMD возможно использовать связку до трех видеокарт; картам NVidia доступна только связка двух видеокарт 2-way SLI. Соответственно и процессорные лини будут распределятся как: х16; х8 + х8; х8 + х4 + х4 для первого случая и х16; х8 + х8 для второго.


Расположение слотов расширения тоже радует: первым по счету идет PCI Express x1 и его смело можно отдать на съедение супер – башенному кулеру без серьезных потерь для системы и удобства сборки.


Слот PCI, пришедший на GIGABYTE GA-Z87X-UD5H из далекого прошлого, хоть и является морально устаревшим, но своим присутствием может стать дополнительным (а то и необходимым) аргументом в пользу покупки сабжа. Этот слот встречается на современных платах все реже и реже (он даже не поддерживается чипсетами и его приходится прикручивать через дополнительный костыль в виде стороннего контроллера), а карты расширения, типа звуковых и прочих, все еще пачками выпускаются с данным интерфейсом. Либо такими же пачками установлены в системах пользователей и при переезде в новую систему эти девайсы тоже нужно как-то подключить…


Чипсет: все тот же Intel Z87, единственный из всей 8-мой линейки, который поддерживает разгон центрального процессора. Были попытки разогнать процессор и на прочих Х 8Х чипсетах, но особого заметного результата они не давали. Чипсет охлаждается таким большим алюминиевым радиатором с логотипом производителя платы:

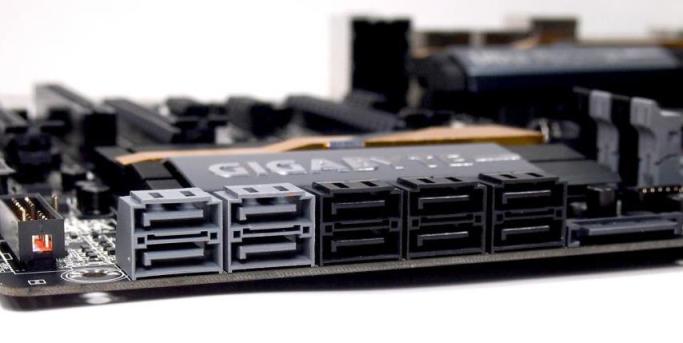

Здесь же распаяны и колодки для подключения SATA устройств:



В общей сложности GIGABYTE GA-Z87X-UD5H предлагает десять портов SATA III 6 Гбит/сек: шесть из этих портов работают от чипсета (черные), четыре порта (серые) обеспечиваются дополнительным контроллером Marvell 88SE923. На базе чипсетных портов SATA можно собрать дисковый RAID-массив как SATA RAID 0, RAID 1, RAID 5 и RAID 10. Контроллерные порты могут похвастаться работой RAID как SATA RAID 0, RAID 1, и RAID 10.


На изображении выше, справа от колодок SATA, можно заметить и тот самый «SATA POWER» разъем дополнительного питания для связки видеокарт.


В плане подключений USB 3.0 GIGABYTE GA-Z87X-UD5H предлагает 10 таких портов: 4 порта «внутренние», т.е. колодка для подключения выносных портов как на передней интерфейсной панели корпуса; и 6 портов внешних – выведенных на заднюю панель подключений материнской платы. Но в части реализации работы портов USB 3.0 GIGABYTE решила пойти окольным путем: чипсет Z87 поддерживает работу 4 портов USB 3.0, но у GIGABYTE GA-Z87X-UD5H от чипсета из этих четырех возможных работают только 2 порта, остальные порты идут от контроллера Renesas uPD720210. Таким образом у чипсета остаются незадействованными два порта USB 3.0…

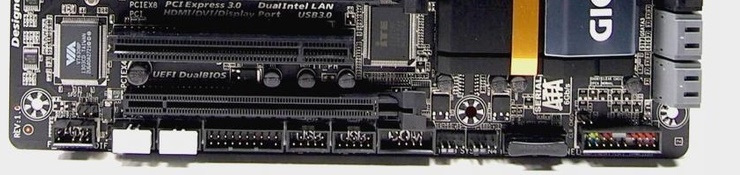

На нижней кромке сабжа распаяны вот такие порты и разъемы:
- колодка подключения аудиоразъемов с передней панели корпуса ПК
- коннекторы S/PDIF Out и S/PDIF In
- разъемы для подключения выносного COM- порта и TPM модуля
- два разъема IEEE 1394a
- колодка подключения панели управления с корпуса
- два разъема для подключения корпусных вентиляторов
- две колодки для подключения портов USB 2.0 и одна колодка для подключения порта USB 3.0.

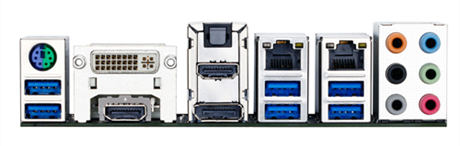

На заднюю панель подключений GIGABYTE GA-Z87X-UD5H выведены:



- 2 x порта HDMI
- 1 х DisplayPort
- 1 x DVI-I
- 2 x сетевых разъема LAN RJ45
- 6 x USB 3.0;
- 1 х комбинированный PS/2 (мышь либо клавиатура);
- 1 х оптический S/PDIF Out;
- 6 x аудиоразъемав 3,5 мм miniJack.


Если при использовании GIGABYTE GA-Z87X-UD5H будет задействовано процессорное видеоядро, а не дискретная графика, то с подключением монитор никаких сложностей, связанных с поиском нужного кабеля подключения, не возникнет, т.к. плата предлагает видевоходы на все случаи жизни.


Звуковая подсистема на GIGABYTE GA-Z87X-UD5H представлена HD звуковым кодеком Realtek ALC 898. Похоже, что используя по сравнению с трендовым HD Realtek ALC 1150 устаревший кодек ALC 898 производитель решил на две с половиной копейки удешевить продукт, либо аккуратно слить гору складских запасов старого кодека. Конечно, встроенный звук останется встроенным звуком со всеми вытекающими последствиями, какие на нем цифры не нарисуй, но все же… По крайней мере радует поддержка целого пакета «улучшайзеров» звука от Creative - X-Fi Xtreme Fidelity и EAX Advanced HD 5.0, и возможность организации звука по схемам 2 / 4 / 5.1 / 7.1 каналов. Также в состав «звука» входит дополнительный предустановленный усилитель для наушников с высоким сопротивлением до 600 Ом.


Сетевые проводные подключения реализованы двумя контроллерами Intel Gigabit Ethernet WGI217V (10 / 100 / 1000 Мб/с) и Intel Gigabit Ethernet WGI210AT (10 / 100 / 1000 Мб/с) с поддержкой технологии «Teaming», которая позволяет удвоить пропускную способность объединенного канала, и такой же поддержкой сверхдлинных кадров Jumbo Frame.


Для подключения вентиляторов систем охлаждения GIGABYTE GA-Z87X-UD5H предоставляет семь разъемов: два из них служат для подключения вентиляторов кулера ЦП (CPU fan и CPU opt), еще пять отдаются для подключения корпусных вентиляторов. Все разъемы четырех пиновые и поддерживают управление работой по методу широтно – импульсной модуляции.

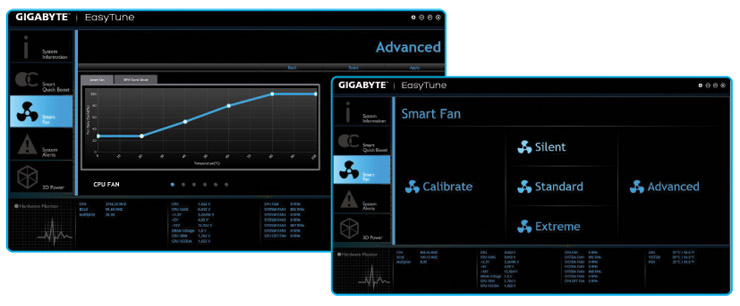

Системный мониторинг, управление работой вентиляторов и реализация подключений COM и PS/2 с задней панели производятся микросхемой ITE IT8728F.


В плане системного фирменного программного обеспечения GIGABYTE GA-Z87X-UD5H поддерживает полный набор утилит, входящих в пакет GIGABYTE EasyTune.

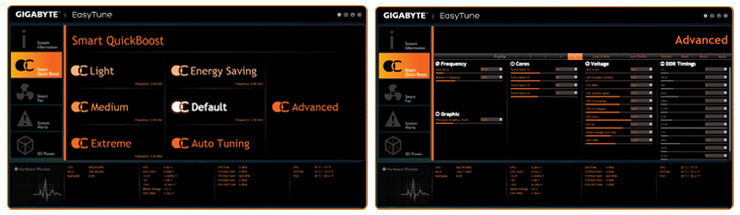

EasyTune позволяет проделывать все те же манипуляции с параметрами работы системы, что и меню BIOS, но делать это из-под операционной системы. Здесь уже большую роль играет привычка пользователя – кому больше понятно меню BIOS, кому – интерфейс EasyTune. Например, настраивать работу подключенных к плате вентиляторов проще через EasyTune в соответствующем меню:




Общие ТТХ GIGABYTE GA-Z87X-UD5H

Производитель

GIGABYTE

Модель

GA-Z87X-UD5H (rev 1.0)

Чипсет

Intel Z87 Express (Lynx Point)

Процессорный разъем

Socket LGA1150

Системная шина

DMI 2.0, 20 Гбит/c

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения Haswell

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с возможностью установки до 32 ГБ памяти. Двухканальный режим работы памяти. Поддерживаемые частоты 3000 (разгон) / 2933 (разгон) / 2800 (разгон) / 2666 (разгон) / 2600 (разгон) / 2500 (разгон) / 2400 (разгон) / 2200 (разгон) / 2133 (разгон) / 2000 (разгон) / 1866 (разгон) / 1800 (разгон) / 1600 / 1333 / 800 МГц

Слоты расширения

- 3 x PCI Express 3.0 x16 (CPU)
- 3 x PCI Express 2.0 x1
- 1 х PCI

Multi GPU, подключение видеокарт по формулам

2-Way AMD CrossFire / 2-Way NVIDIA SLI
- х16
- х8 + х8
- х8 + х8 + х4

Дисковая подсистема

Под управлением Intel Z87 Express:
- 6 x SATA III (6 Гбит/с)
- поддержка RAID 0, RAID 1, RAID 5, и RAID 10
Под управлением контроллера Marvell 88SE923:
- 4 x SATA III (6 Гбит/с)
- поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

LAN

1 x Intel Gigabit Ethernet WGI217V (10/100/1000 Мб/с)
1 x Intel Gigabit Ethernet WGI210AT (10/100/1000 Мб/с)

Звуковая подсистема

Звуковой кодек Realtek ALC898:
- формат представления аудиосигнала: High Definition Audio
- схема позиционирования аудиосигнала 2 / 4 / 5.1 / 7.1
- коннекторы SPDIF In/Out
- поддержка технологий X-Fi Xtreme Fidelity и EAX Advanced HD 5.0

Питание

- основной 24-контактный разъем питания ATX
- дополнительный 8-контактный ATX12V разъем питания процессора
- разъем SATA POWER для подключения дополнительного питания multiGPU

Подключение вентиляторов СО

- 2 x разъема вентилятора CPU (4-пин PWM)
- 5 x разъемов подключения системных вентиляторов (4-пин PWM)

Охлаждение

- алюминиевые радиаторы на MOSFET
- алюминиевый радиатор на чипсете

Внешние порты I/O

- 2 x HDMI
- 1 x DisplayPort
- 1 x DVI-I
- 1 x PS/2 (для подключения клавиатуры либо мышки)
- 2 x LAN (RJ45)
- 6 x USB 3.0
- 6 x аудиопортов 3,5 мм miniJack
- 1 х оптический S/PDIF Out

Внутренние порты I/O

- 2 x USB 3.0, каждый с поддержкой подключения двух портов USB 3.0
- 2 x USB 2.0, каждый с поддержкой подключения двух портов USB 2.0
- 10 x портов SATA 6 Гбит/с
- группа разъемов фронтальной панели
- 1 кнопка Power
- 1 кнопка Reset
- 1 аудио разъем на передней панели
- 1 разъем для подключения выносного COM-порта
- 1 перемычка для сброса CMOS
- площадки для замера напряжений
- 1 кнопка Clear CMOS
- 1 разъем S/PDIF Out
- 1 разъем Trusted Platform Module (TPM)
- 2 переключателя BIOS
- 10 разъемов SATA 6Гбит/с
- 1 разъем S/PDIF In
- 2 x IEEE 1394a разъёма

Контроль за состоянием системы

- мониторинг напряжения питания ключевых компонентов системы
- идентификация текущей температуры ЦП
- автоопределение скорости вращения группы вентиляторов ЦП, cистемы и опц.
- уведомление о выходе из строя вентилятора CPU/CPU OPT
- регулировка скорости вращения вентиляторов CPU/CPU OPT
- определение текущей температуры ЦП / системы / чипсета

BIOS

Лицензионный EFI BIOS компании AMI
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
- поддержка DualBIOS
- 2 x 128 Мбит ПЗУ

Фирменные функции и технологии

- поддержка EasyTune
- фирменная утилита @BIOS
- фирменная утилита Q-Flash
- фирменная функция EZ Setup
- поддержка Xpress Install
- фирменная функция ON/OFF Charge2
- фирменная утилита USB Blocker
- поддержка APP Center

Форм-фактор, размеры, мм

ATX, 305 х 244



BIOS

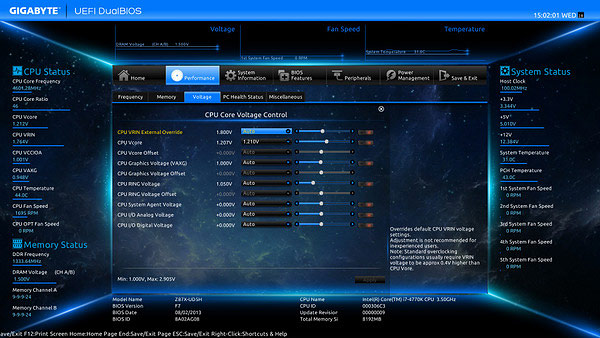

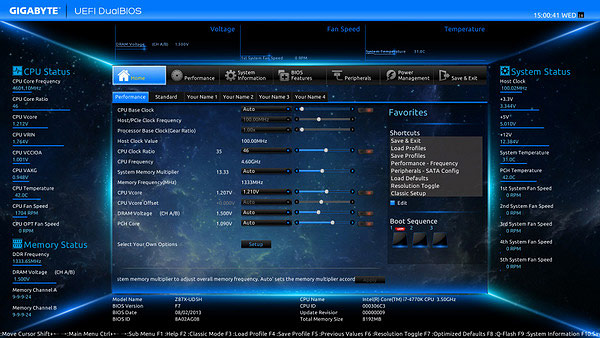

Меню BIOS GIGABYTE GA-Z87X-UD5H основано на микрокоде AMI с приятным и информативным интерфейсом, возможностью управления мышкой и поддержкой винчестеров объемом до трех терабайт. Стартовое окно меню BIOS отображает практически всю такую нужную информацию о системе: подключенные железяки, температуры, напряжения, режимы работы систем охлаждения и прочие необходимые данные.



В плане структуры и содержания BIOS конкретной GIGABYTE GA-Z87X-UD5H мало чем отличается от меню прочих плат GIGABYTE с чипсетом Z87: познакомился с одним BIOS – знаешь все.


Главное окно предлагает на выбор два профиля работы системы «Standart» и «Performance». В стандартном режиме система будет работать… на стандартных настройках, а вот при выборе режима «Performance» BIOS предложит на выбор несколько профилей автоматического разгона системы (подробней об этом далее в таблице и после нее).


Вкладка меню «Performance» также предлагает прочие настройки для ручного разгона системы. Они представлены здесь:




Параметр

Название меню

Диапазон

Шаг

Частота системной шины

Host/PCIe Clock Frequency

80,00 - 133,33

0,01



Processor Base Clock (Gear Ratio)

1,00 - 2,50

0,25

Процессорный множитель

CPU Clock Ratio

8 - MAX

1

Частота оперативной памяти

System Memory Multiplier

800 - 3000



Напряжение на процессоре

CPU Vcore

0,500 - 1,800

0,001

Напряжение на оперативной памяти

DRAM Voltage

1,160 - 2,100

0,02

Напряжение на чипсете

PCH Core

0,650 - 1,300

0,005



PCH IO

1,050 - 1,900

0,005

Профили автоматического разгона

Performance Upgrade

Auto, + 20%, + 40%, + 60%, + 80%, + 100%



Частота графического ядра

Processor Graphics Clock

400 - 4000

50



Turbo Power Limit

1 - 4096

1

Core Current Limit

10 - 1000

1

CPU VRIN External Override

1,000 - 2,905

0,01

Напряжение на графическом ядре

CPU Graphics Voltage

0,500 - 1,700

0,001



CPU RING Voltage

0,800 - 1,800

0,001

Напряжение на системном агенте

CPU System Agent Voltage

- 0,300 - + 0,400

0,001



CPU I/O Analog Voltage

- 0,300 - + 0,400

0,001

CPU I/O Digital Voltage

- 0,300 - + 0,400

0,001

Объем выделяемой памяти для нужд графического ядра процессора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL. tRFC, tRTP, tFAW









CPU VRIN Protection

150 - 500

50

DDR CH(A/B) Voltage Protection

150 - 300

50

CPU VRIN PWM Switch Rate

300 - 400

50

DDR CH(A/B) PWM Switch Rate

200 - 300

50

CPU VRIN PWM Thermal Protection

130 - 135

5

DDR CH(A/B) PWM Thermal Protection

130 - 135

5

Отдельный интерес вызывает строка таблицы «Профили автоматического разгона». GIGABYTE в ней предлагают задействовать ленивого оверклокера (такие функции сейчас в моде – не надо ничего подбирать, думать; нужно просто нажать кнопку). Причем предлагаются на выбор как «оптимизированные» профили разгона системы – от «+ 20» % до «+ целых 100 %», так и функция совсем авторазгона: система прикинет, что в нее установлено и методом научного тыка подберет наиболее оптимальные параметры разгона. Если есть желание пользоваться заводскими профилями, то до обещанных «+ 60 %» включительно можно пользоваться смело, а вот профилями «+ 80 %» и тем более «+ 100 %» - уже как-то совсем стремно. Для таких разгонов обычно очень долго подбираются параметры работы системы, проводятся тесты на работопригодность и стабильность… В общем, доверять такие жестяки машине я б не стал.



ИТОГО

Как и было сказано выше, материнка GIGABYTE GA-Z87X-UD5H является сильным и лаконичным продуктом. Качество и надежность примененных компонентов, усиленная 16-ти фазная схема питания центрального процессора, широкие и продуманные возможности расширения и отличный функционал остались на месте; ненужная мелочь выброшена в мусор.


Плата отлично подойдет для высокопроизводительной системы (можно даже с двумя видеокартами) и с заделом под пусть и «домашний», но вполне заметный по плюсам общей производительности системы разгон.


Некоторые вопросы вызывает примененный устаревший звуковой кодек, но если вспомнить о том, что это «именно встроенный звуковой кодек», то эти вопросы исчезают: встройка на то и встройка, чтоб ее заменить на хороший дискретный звук. Хотя и здесь стоит отметить использование дополнительного усилителя для наушников.


Естественно GIGABYTE GA-Z87X-UD5H в бюджетный сектор никак не поместится, но покупая эту плату можно быть уверенным, что основная часть ее цены будет потрачена именно на необходимые и полезные функции, а не на что-то лишнее.

На этом всё.

Автор: Артём О. (С)
