ASUS MAXIMUS VII RANGER
27/08/2014


ASUS MAXIMUS VII RANGER (одобрено Чаком Норрисом)

У каждого производителя компьютерного железа, в нашем случае ASUS, есть такая особо - специфическая линейка продуктов (у некоторых их может быть и больше) "для крутых пацанов". Опять же про наш случай с ASUS - это линейка Republic Of Gamers. Эта продукция обладает довольно впечатляющей производительностью, функционалом, надежностью и нафарширована по самые некуда. В своих кругах она пользуется спросом и вполне заслуженным чем-то типа авторитета. И не забываем о тратах целой тучи самых разных денег на дальнейшую раскрутку продуктов. Естественно такой продукт в итоге получается совсем не дешевым. И не самым привлекательным по цене.

Что делать производителю чтоб отжать побольше денег пользуясь раскрученным, дорогим лейблом? Ответ - сохранить канонизированную обвертку - раскраску, но завернуть в нее продукт с более простым и "дешевым" функционалом. Итог: интересная по цене "та самая, продвинутая ROG", но по возможностям не совсем "та самая, продвинутая ROG" (довольно неплохая, но немного не то...) материнская плата MAXIMUS VII RANGER.





Девятая линейка материнских плат серии Republic Of Gamers под процессоры Intel Haswell Refresh (и в перспективе Broadwell) от ASUS расширилась выпуском очередного доступного (ну как доступного... по мнению ASUS доступного) продукта - платой ASUS MAXIMUS VII RANGER.

История удешевления, и как следствие, продвижения в более широкие массы, материнок ROG началась с выпуска плат "GENE". Но эти платы сохраняли основную долю жесткого функционала и всего того за что ценились старшие платы, а стоимость снижалась за счет уменьшения размера платы и выбрасывания специфических азотных наворотов и некоторых других совсем необывательских функций. В шестой (прошлой) линейке плат звание "доступный ROG" перешло к плате с обозначением "HERO" - ее исполнение стало уже заметно попроще, но получилась плата вполне годной: функционал платы конечно же не на уровне EXTREME, но и цена далеко не как у EXTREME. Теперь же ASUS выпустила еще более народный, еще более "доступный", и еще более урезанный Republic Of Gamers - ASUS MAXIMUS VII RANGER.

Если раньше принадлежность к линейке Republic Of Gamers автоматом четко ассоциировалась с чем то серьезным, то теперь уже нужно смотреть что там под этим логотипом скрывается. До чего может дойти производитель тираня раскрученную марку сейчас и узнаем.

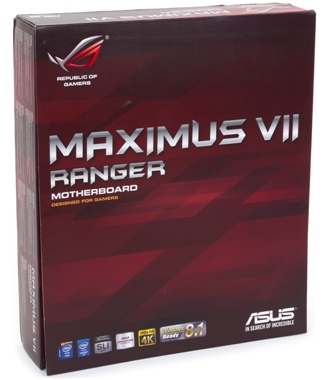

"Обвертка" ASUS MAXIMUS VII RANGER - все та же стандартная для плат серии ROG:

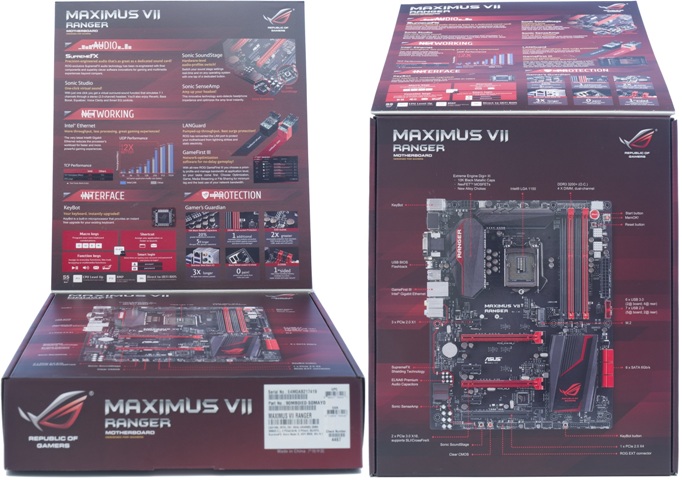

Если откинуть "крышку", то можно и на плату посмотреть, и почитать что там в ней такого особенного:





На коробках плат, тех которые совсем ROG, акцент ставился на супер - компонентах, систему управления питанием DIGI+ и прочих жестяках, то на коробке сабжа внимание сосредоточено именно на потребительско - геймерских функциях. Сюда вошли фишки звуковой (AUDIO, о них в соответствующем разделе) - и сетевой (NETWORKING) подсистем, система защиты платы "PROTECTION" и новая тема "INTERFACE" с использованием на плате специального контроллера "KeyBot".





С помощь сей детальки можно даже из самой примитивно - деревянной клавиатуры получить вполне годную по функционалу мультимедийную клавиатуру с поддержкой макрокоманд (макросов). Достаточно только подключить подопытную клавиатуру в специальный USB порт, соседствующий с разъемом PS/2 на панели подключений, активировать функцию нажатием одноименной кнопки на текстолите платы и в фирмовой утилите привязать нужные функции к клавишам клавиатуры.

Смысл наворота "PROTECTION" заключается в использовании дополнительных предохранителей на узлах платы, типа сетевого разъема, слотов ОЗУ и прочих для защиты от электростатических разрядов, перенапряжений и замыканий.

Из серии сетевых технологий можно выделить ПО GameFirst III. С помощью этой утилиты можно назначать приоритеты использования интернет трафика для различных приложений данный трафик использующих. В большей степени технология себя отбивает при он-лайн играх, но можно отдать приоритет и VoIP либо торрентам.

Комплект поставки сабжа состоит из вот таких плюшек:

  • - заглушки на заднюю панель корпуса;
  • - четырех кабелей SATA;
  • - набора стикеров для маркировки кабелей подключения накопителей;
  • - таблички для дверной ручки с надписью «DO NOT DISTURB»;
  • - руководства пользователя на английском языке;
  • - гибкого моста SLI;
  • - диска с драйверами и программным обеспечением;
  • - колодки "Q-Connector" для удобного подключения разъемов с передней панели корпуса и двух портов USB 2.0.

Для не самых "зверских" плат ROG такой комплект поставки вполне стандартен.

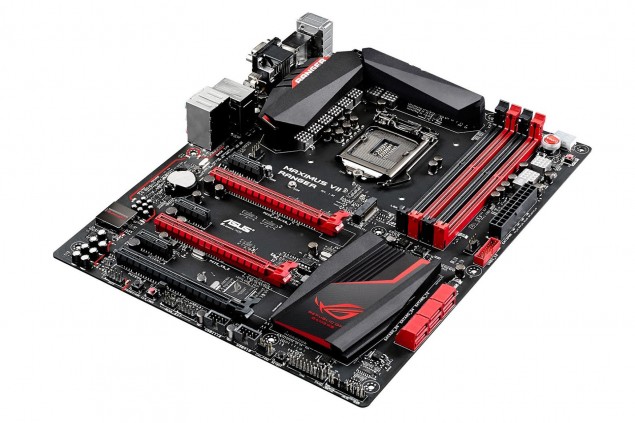

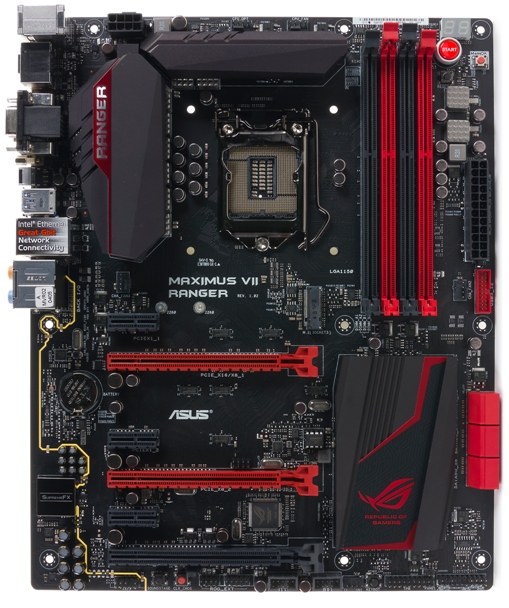

Плата ASUS MAXIMUS VII RANGER:





ASUS в очередной раз "развила" дизайн радиаторов СО компонентов платы с полным сохранением цветовой гаммы. Внешне RANGER вполне соответствует линейке ROG, но если присмотреться поближе...

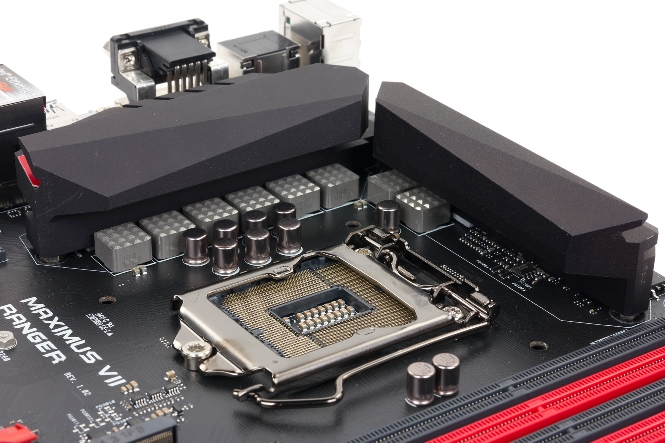

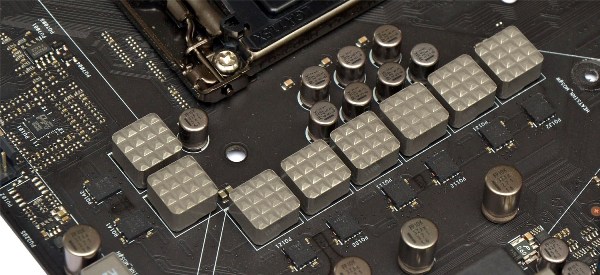

Подсистема питания процессора. С первого взгляда здесь все круто - "просматриваются восемь фаз питания" - ASUS на все свои верхние платы предыдущих и текущих поколений паяет именно столько в независимости от уровня агрегата; используются продвинутые твердотельные конденсаторы 10K Black Metallic Capacitors, МОП-транзисторы NexFET (NexFET CSD87350Q5D от Texas Instruments) и дроссели с ферритовым сердечником New Alloy Chokes. Управление работой фаз питания возложено на цифровой ШИМ-контроллер DIGI+ VRM ASP1252. Все по ASUS`овскому фен-шую.





Но если перевернуть плату и снять радиаторы с обратной стороны текстолита которые отводят тепло от микросхем - драйверов, то под ними таких микросхем можно найти только 4 штуки. ASUS четкой технической информации по такой компоновке не предоставляет, так что в питальнике мы имеем либо 8 реальных фаз либо 4 реальных + 4 виртуальных фазы. Но не стоит списывать со счетов еще и собственный контроллер питания iVR в самом процессоре - благодаря ему требования к количеству фаз питания на материнской плате значительно снизились и паять 100500 фаз сейчас совсем не обязательно.

Питание плате подается через основной 24-х контактный разъем АТХ и дополнительный восьмиконтактный EPS12V под питание процессора. Вдоль основного разъема питания распаяны набор светодиодов " Q LEDs", которые служат быстрой диагностикой работы или не работы основных компонентов системы.

В плане разгона процессора с разблокированным множителем Intel Core i7 4770K ASUS MAXIMUS VII RANGER все же показала себя довольно неплохо - разгон до 4600 МГц при напряжении на камне 1,200 +/- 0,01 вольта. Для Haswell`а очень достойный результат.

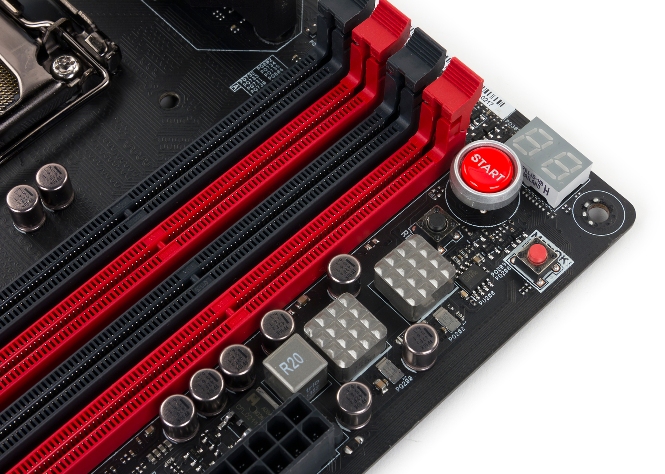

Слоты ОЗУ. Все по старому: 4 слота 240-ка контактный DIMM под модули стандарта DDR3, максимальный объем памяти - 32 ГБ, двухканальный режим работы планок (парный монтаж планок в слоты 1 и 3, 2 и 4) и поддержка технологии XMP (Extreme Memory Profile) версий 1.3 / 1.2. Поддерживаются частоты работы памяти в номинальном режиме: 1333 - 1600 МГц и до 3200 МГц в режиме разгона (полный перечень поддерживаемых частот в таблице ТТХ). Слоты выполнены по технологии " Q-Dimm", которая предполагает наличие защелок фиксации модулей памяти только с одной стороны - в некоторых случаях ощутимо упрощает монтаж модулей ОЗУ.





Преобразователь питания памяти уже стопроцентно однофазный (против стандартных двух фазах на старших платах) и управляет этой фазой контроллер Richtek RT8120 (против фирменных DIGI+, как на все тех же старших платах). Упрощение питальника памяти все же подкидывает косвенный аргумент в пользу мнения об использовании в подсистеме питания процессора схемы питания именно как "4 + 4".

В правом верхнем углу текстолита платы распаяны вот такие кнопки:

  • - кнопка "POWER" для включения - выключения системы;
  • - кнопка "RESET" для перезагрузки (вот та маленькая черна кнопка под кнопкой "POWER");
  • - кнопка "MemOK!" для попытки устранения неполадок связанных с несовместимостью модулей памяти и материнской платой;
  • - в довесок - двухсекционный индикатор POST-кодов (расшифровка кодов приводится в инструкции к сабжу).

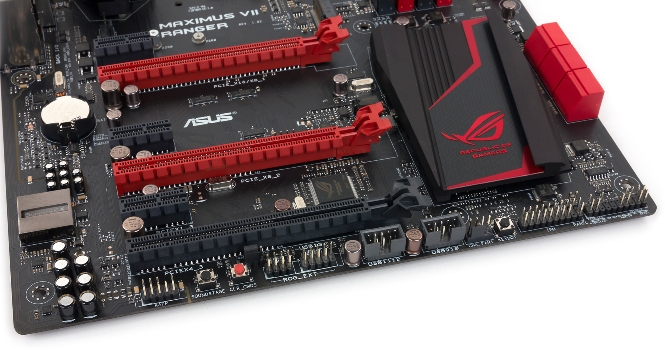

Слоты расширения - шесть штук:





Три полноразмерных графических слота PCI-e x16 - два из них (красные) относятся к третьему "поколению" PCI-e Gen.3, черный слот работает только как PCI-e Gen.2. Самый верхний PCI-e x16 - он самый графический и к нему подведены 16 линий PCI-e от процессора и может он работать как x16 при подключении одной видеокарты либо как х8 при связках MultiGPU из нескольких видеокарт. Второй красный PCI-e - тоже графический, но не настолько, он имеет только восемь процессорных линий PCI-e при любых раскладах подключения. Тот слот PCI-e x16, который черный, у него есть только 4 линии PCI-e от чипсета Z97 и только второе поколение PCI-e.

Вторая "тройка" слотов расширения - это слоты PCI-e x1.

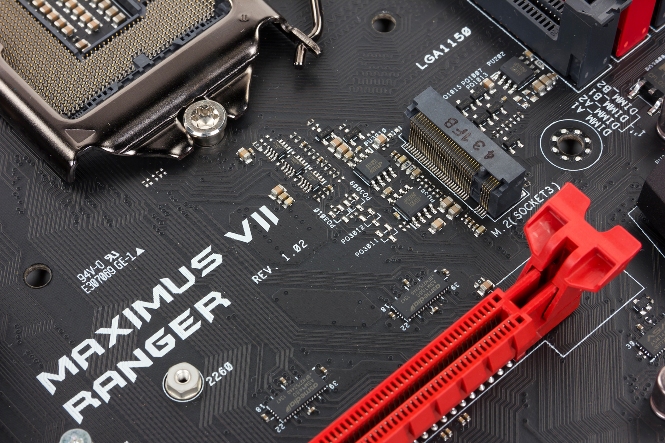

Еще ASUS MAXIMUS VII RANGER может похвастаться наличием трендового слота PCI-e M.2 со скоростью передачи данных до 10 Гбит/сек.





Поддерживаются платы расширения форм-факторов "2280" и "2260" - для "подгонки" совместимости подключаемого устройства и материнки нужно лишь переставить крепежный болт в нужное отверстие на текстолите платы. Вообще все эти "2280" и "2260" и прочие форм-факторы M.2 расшифровываются так: первая пара чисел, в нашем случае "22" - это ширина в миллиметрах слота (устройства); вторая пара чисел (80 и 60) - это уже длина устройства опять же в миллиметрах.

Если установить карту расширения в тот самый черный чипсетный слот PCI-e и это устройство задействует все 4 линии, то плата автоматически отрубит два слота PCI-e x1 (останется работать только самый верхний) и PCI-e M.2. Следует учесть при монтаже плат расширения.

Компоновка слотов расширения для такой платы более чем оптимальная - графические слоты разнесены на достаточное расстояние, чтоб установленные видеокарты не мешали друг другу, а сами слоты "начинают отсчет" с уровня второго слота расширения, чтоб установленный на ЦП башенный кулер не мешал видеокарте (-ам).

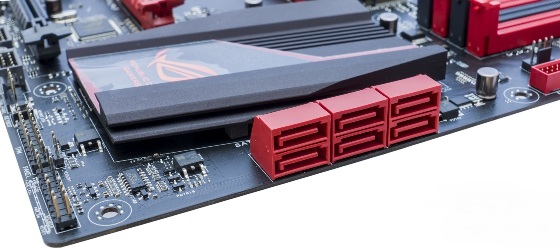

Для подключения дисковых накопителей сабж предлагает 2 портов SATA III со скоростью передачи данных до 6 Гбит/сек.





Все порты идут от систеимной логики Z97 и позволяют создавать дисковые RAID-массивы уровней RAID 0, RAID 1, RAID 10, RAID 5. Для индикации работы HDD рядом с портами напаян светодиод.

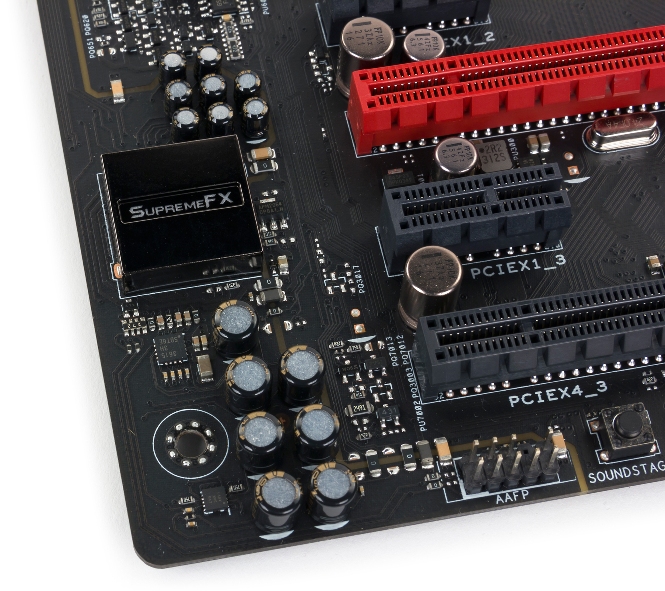

Звуковая подсистема ASUS MAXIMUS VII RANGER "ROG SupremeFX 8-Channel High Definition Audio" реализована на базе трендового HD-аудио кодека Realtek ALC1150, поддерживающий вывод звука в форматах 7.1.





При этом она может похвастаться еще и продвинутой "обвязкой" кодека и дополнительными технологиями:

  • - чип кодека накрыт специальным экраном "Black chrome EMI cover", защищающем его от электро-магнитных помех и наводок от других компонентов;
  • - в цепях подсистемы аудио применены специальные и высококачественные "музыкальные" конденсаторы ELNA;
  • - звуковая подсистема отделена от прочих компонентов изолирующей дорожкой;
  • - добавлен усилитель для наушников;
  • - на аудио-выходы minijack нанесена позолота.

Помимо аппаратных технологий ROG SupremeFX предлагает и интересные программные технологии:

Sonic Studio –фирменное ПО, которое позволяет активировать функцию виртуального воспроизведения звука в формате 7.1, и в нагрузку предлагает широкий спектр спецэффектов и аудионастроек к нему.

Sonic SoundStage – на текстолите платы распаяна специальная кнопка "SoundStage" которая позволяет переключать созданные аудиопрофили для игр разных жанров - FPS, Racing, Combat и Sport (паять такую кнопку на текстолит платы и лазить "туда" рукой чтоб переключить аж аудиопрофиль - както-то... ну стремно.. )

Sonic SenseAmp – программно-аппаратная технология, которая позволяет подстраивать воспроизведение звука под уровень импеданса подключено - используемых наушников.

Sonic Radar II - программка, будучи запущенной вместе с каким-нибудь, например, шутером на основе данных о звуках издаваемых "противником" будет рассчитывать и в специальном окне отображать его местоположение. Работа технологии аналогична работе звуковому радару или эхолоту, опять же, например, подводной лодки.

Проводные сетевые подключения сабжа реализованы на базе гигабитного контроллера Intel i218-V. Сетевой разъем выполнен по технологии "LANGuard", которая подразумевает использование конденсаторов премиум-класса и компонентов, защищающих разъем от электростатических помех, всплесков напряжения и прочих нехороших вещей (ESD Guard).

Каких либо возможностей для беспроводных сетевых подключений "из коробки" не предполагается.

Чем удивила ASUS MAXIMUS VII RANGER при своей не самой оверклокерской направленности, это наличием разъема "ROG_EXT" который служит для подключения к сабжу тех самых продвинутых разгонных устройств "OC Panel" (на изображении ниже) и "ROG Front Base" (хотя и применение данных железок в условиях RANGER`а довольно сомнительно):

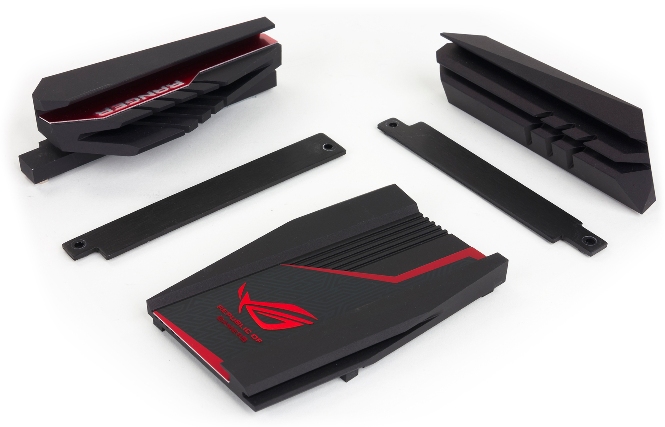

Для охлаждения основных, они же наиболее горячие, компонентов применятся радиаторы из алюминиевого сплава и самые разные интерфейсы - термопрокладки, термо"жвачки":

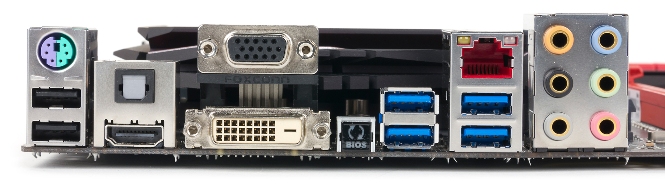

Задняя панель подключений сабжа предлагает следующие разъемы:





  • - один PS/2 порт для клавиатуры/мыши;
  • - один HDMI;
  • - один DVI-D;
  • - один D-SUB;
  • - один сетевой разъем LAN;
  • - один оптический S/PDIF;
  • - кнопка USB BIOS Flashback;
  • - четыре USB 3.0 (включая разъем для функции USB BIOS Flashback);
  • - два USB 2.0 (один из них нужен для работы технологии KeyBot);
  • - шесть аудио входов/выходов 3.5-мм mini-jack.



Общие ТТХ ASUS MAXIMUS VII RANGER

Поддерживаемые процессоры

Intel 4th Generation в исполнении Socket 1150 for Core i7 / Core i5 / Core i3 / Pentium / Celeron; Processors Supports Intel 22 nm CPU; Supports Intel Turbo Boost Technology 2.0

Системная шина, частота

DMI 2.0

Системная логика

Intel Z97

Оперативная память

4 слота x DIMM DDR3 (ECC и non-ECC) небуферизованной памяти объемом до 32 Гбайт; двухканальный режим работы памяти; поддержка DDR3 3200 (O.C.) / 3100 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2600 (O.C.) / 2500 (O.C.) / 2400 (O.C.) / 2200 (O.C.) / 2133 (O.C.) / 2000 (O.C.) / 1866 (O.C.) / 1800 (O.C.) / 1600 / 1333 МГц; Поддержка технологии XMP (Extreme Memory Profile) 1.3 / 1.2

Слоты расширения

  • - 1 х PCI Express x16, Gen 3 (красный)
  • - 1 х PCI Express x16, режим работы x8, Gen 3 (красный)
  • - 1 х PCI Express x16, режим работы x4, Gen 2 (черный)
  • - 3 x PCI Express x1, Gen 2
  • - 1 x слот M.2, Gen 2 (на базе системной логики Intel Z97)

Поддержка Multi-GPU

SLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формулам

  • - x16
  • - x8 + х8
  • - x8 + x8 + x4

Поддержка SATA / RAID

Под управлением Intel Z97:

  • - 6 x SATA III (6 Гбит/с)
  • - RAID 0, RAID 1, RAID 10, RAID 5

Поддержка eSATA

Нет

Поддержка IDE и FDD

Нет

Проводное сетевое подключение

- 1 x Gigabit LAN Controller Intel WGI218V (10 / 100 / 1000 Мб/с)

Аудио

ROG SupremeFX 8-Channel High Definition Audio CODEC; 7.1-канальный HD-кодек с поддержкой защиты данных на базе аудиокодека Realtek ALC1150

  • - поддержка 192 КГц/24-бит вывода звука
  • - технология SupremeFX Shielding Technology
  • - поддерживает определение типа подключенного устройства, многопотоковое воспроизведение, переназначение разъемов передней аудиопанели.
  • - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • - ELNA premium audio capacitors

Поддерживаемые технологии

  • - DTS Connect
  • - Optical S/PDIF out port(s) at back panel
  • - Sonic SoundStage
  • - Sonic SenseAmp
  • - Sonic Studio
  • - Sonic Radar II

Графический интерфейс

Интегрированное графическое ядро процессора позволяет использовать порт HDMI (1.4a), DVI и VGA. Поддерживаются разрешения до 4K включительно

USB 2.0

- 8 x USB 2.0 (под управлением Intel Z97)

USB 3.0

- 6 x USB 3.0 (под управлением Intel Z97)

IEEE-1394

Нет

Системный мониторинг

Nuvoton NCT6791D

Питание материнской платы

- 1 х 24-контактный разъем питания ATX

- 1 x 8-контактный разъем питания ATX12V

Подключение вентиляторов

- 2 x разъема вентиляторов CPU (4 pin)

- 3 x разъема подключения системных вентиляторов (4 pin)

Внутренние разъемы и кнопки на материнской плате

  • - 1 x разъема ROG extension/USB 2.0
  • - 1 x разъем TPM
  • - 1 x разъем аудио на передней панели
  • - 1 x разъем подключения кнопок / светодиодов корпуса
  • - 1 x кнопка START
  • - 1 x кнопка Reset
  • - 1 x кнопка MemOK!
  • - 1 x кнопка SOUNDSTAGE
  • - 1 x кнопка CLR_CMOS
  • - 1 x кнопка KEYBOT
  • - 1 x разъем для внешнего термодатчика
  • - 1 x перемычка для сброса CMOS.

Разъемы и кнопки на задней панели

  • - 1 x порт PS/2 (комбинированный)
  • - 2 x порт USB 2.0
  • - 4 x порт USB 3.0
  • - 1 x порт HDMI
  • - 1 x порт DVI
  • - 1 x порт VGA
  • - 1 x сетевой порт RJ-45
  • - 6 x 3,5 мм аудиоразъемы (minijack)
  • - 1 x оптический выход SPDIF-интерфейса
  • - 1 x кнопка BIOS Flashback

BIOS

64 Mб Flash ROM UEFI AMI BIOS PnP, ACPI 5.0a, SM BIOS 2.7, DMI 2.7, WfM 2.0

Фирменные технологии

ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5

ASUS Exclusive Features:

  • - AI Suite 3
  • - Ai Charger
  • - USB Charger+
  • - USB 3.0 Boost
  • - Disk Unlocker
  • ASUS EZ DIY:
  • - ASUS CrashFree BIOS 3
  • - ASUS EZ Flash 2
  • - ASUS USB BIOS Flashback
  • - Push Notice

ASUS Q-Design:

  • - ASUS Q-Shield
  • - ASUS Q-Code
  • - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
  • - ASUS Q-Slot
  • - ASUS Q-DIMM
  • - ASUS Q-Connector

Overclocking Protection:

  • - ASUS C.P.R.(CPU Parameter Recall)

Размеры, мм

305 x 244

Форм-фактор

ATX.



BIOS

"Базовая система ввода - вывода" сабжа по прежнему построена на микрокоде AMI и имеет предзагрузчик на основе графического интерфейса UEFI. Интерфейс меню претерпел несколько вполне приличных косметических изменений: легкое меню настроек EZ Mode стало еще более информативным и функциональным, да и смотрится оно приятнее. Появилась возможность тонкой настройки работы подключенных к материнке вентиляторов, а не выбор одного из предлагаемых профилей и возможность подрубить профиль разгона памяти XMP:

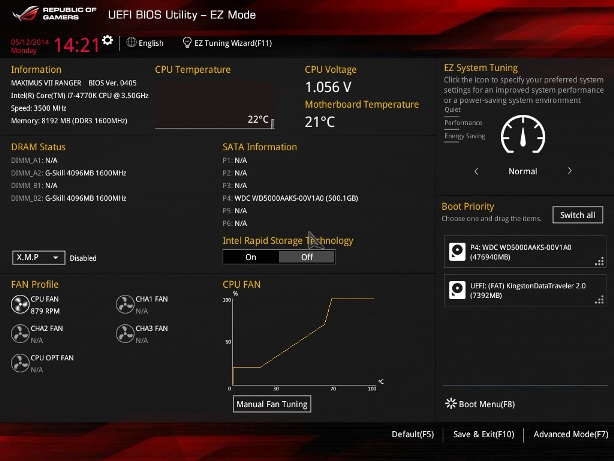

Начинающим разгоняльщикам "легкий режим" BIOS`а также может помочь поупражняться с разгоном системы - меню "EZ Tuning Wizard". Это такое сочетание мелкого ручного разгона с функцией авторазгона "ленивый оверклокер":

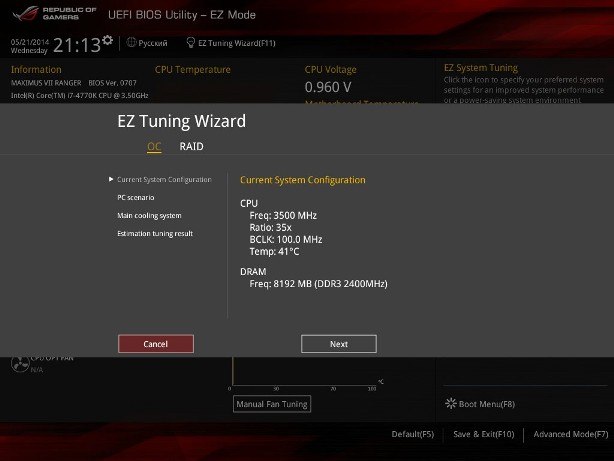

Если пользоваться тяжелыми настройками разгона пока что стремно - EZ Mode и EZ Tuning Wizard введут в курс дела.

Начальным же меню при входе в BIOS предлагает "расширенный" режим "все для разгона" -Advanced Mode и вкладка "Extreme Tweaker" (бывший AI Tweaker):





В расширенном режиме появилось новое меню с заманчивым названием "Tweakers’Paradise". Сюда разработчик вынес все "углубленные" настройки разгона системы, которые пригодятся при разгоне процессора в условиях отрицательных тепмператур. Конечно, в рамках RANGER такое меню довольно сомнительно. Кто ее будет поливать азотом?

Доступные настройки разгона системы представлены в таблице:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

Initial BCLK Frequency

80,0 - 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency



Min. CPU Cache Ratio Limit

8 - MAX

1

Max CPU Cache Ratio Limit

8 - MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

250 - 500

50

Long Duration Package Power Limit

1 - 4096

1

Package Power Time Window

1 - 127

1

Short Duration Package Power Limit

1 - 4096

1

CPU Integrated VR Current Limit

0,125 – 1023,875

0,125

Power Current Slope

Auto, "Level -4" - "Level 4"



Power Current Offset

Auto, "-100%" - "100%"

12,5 %

Power Fast Ramp Response

0,00 - 1,50

0,001

Power Saving Level 1 Threshold

0 - 80

1

Power Saving Level 2 Threshold

0 - 50

1

Power Saving Level 3 Threshold

0 - 30

1

Напряжение на процессоре

CPU Core Voltage Override

0,001 - 1,920

0,001



CPU Cache Voltage Override

0,001 - 1,920

0,001

Напряжение на системном агенте

CPU System Agent Voltage Offset

0,001 - 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 - 0,999

0,001

CPU Digital I/O Voltage Offset

0,001 - 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 - 2,440

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 - 2,40000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 - 1,50000

0,01250

PCH VLX Voltage

1,20000 - 2,00000

0,01250

VTTDDR Voltage

0,60000 - 1,40000

0,01250

DRAM CTRL REF Voltage

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHA

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHB

0,39500 - 0,63000

0,00500

Clock Crossing VBoot

0,10000 - 1,90000

0,00625

Clock Crossing Reset Voltage

0,10000 - 1,90000

0,00625

Clock Crossing Voltage

0,10000 - 1,90000

0,00625

VCCIN Shadow Voltage

0,800 - 2,440

0,010

Initial PLL Termination Voltage

1,00000 - 3,00000

0,00625

PLL Termination Reset Voltage

1,00000 - 3,00000

0,00625

Eventual PLL Termination Voltage

1,000000 - 3,00000

0,00625

PCH ICC Voltage

0,60000 - 3,00000

0,00625

Как видно, сабж представляет широкие возможности даже для самых смелых оверских экспериментов, но выдержит ли он эти издевательства...



ИТОГО

Если вот так вот просто взять и разделить в процентах направленность плат ROG в оверклокерскую сторону и в сторону геймерскую то получим примерно так:

- апогей ROG - плата EXTREME, это где-то 80 и даже больше % оверского функционала и содержания, остальное - игровое наполнение;

- минимум ROG - плата RANGER, антипод экстрима с теми же 80 и даже больше %, но уже геймерского функционала и содержания; на разгон остается только 20 %.

С разгоном плата, судя по статистике, справляется вполне неплохо, но на какие-нибудь чудеса от нее рассчитывать не нужно. Так, раскрутить систему на чуть - чуть и достаточно. А основной направленностью сабжа следует считать именно игровой функционал: соник-радар, система раздачи приоритетов трафика, (KeyBot) и все такое. Естественно принадлежность к линейке обязывать обладать и более "железячными" наклонностями и у рейнджера они есть: дополнительные защиты от электричества, пусть и скромный (хотя тут не все ясно) но вполне годный питальник процессора и памяти, новомодный PCI-E M.2.

Как было сказано выше, теперь нужно внимательно смотреть что за "Republic Of Gamers" выбираешь: нужны игры - это к сабжу, нужно большее - смотрим дальше, там есть и GENE с HERO, и FORMULA, и даже EXTREME c позолоченным Rolls Royce в придачу (конечно, если заплатите).

На этом всё.

Автор: Артём О. (С)


Архив



  Copyright 2004-2005 © ООО ПФ Сервис
