Обзор ASUS Z87-WS
17/06/2014


Обзор материнской платы ASUS Z87-WS

Платы серии Workstation (WS) - это платы, которые могут все (или почти все…) и всегда. И работают они чаще всего уже не на базе «простого ПК», а в составе более продвинутого ящика – рабочей станции. Естественно, эти платы сохранили хороший задел под разгон системы, но это уже, скорее, второй, а то и третий пункт в «достоинствах». Первый пункт – это максимум функционала – расширения, который можно запихнуть на кусок текстолита (в нашем конкретном случае с ASUS Z87-WS) формата АТХ. Вторым пунктом можно назначить длительную и бесперебойную работу при повышенной нагрузке на все компоненты системы. А далее уже идет разгон системы…


В продуктовой линейке ASUS платы «WS» присутствуют в каждой серии материнок и «восьмая» серия плат не стала исключением. Чего наворотили инженеры на этот раз и посмотрим в данном обзоре ASUS Z87-WS.



Поставляется сабж вот в такой коробке:




Если откинуть верхнюю крышку, то на развороте можно ознакомиться с ключивыми, по мнению производителя, технологиями, примененными к плате:
- ASUS WorkStation Care – сабж обладает расширенной трехлетней гарантией от производителя.
- NVIDIA SLI & AMD CrossFireX – устройство поддерживает соответствующие технологии от компаний AMD и NVIDIA для более широких возможностей по организации графической подсистемы.
- GEN3 4-WAY – плата поддерживает одновременную установку до четырех видеокарт с распределением линий PCI Express 3.0 (CPU + микросхема коммутатор PLX PEX 8747) по формулам: - х16 / - х16 + х16 / - х16 + х8 + х8 / - х8 + х8 + х8 + х8.
- mSATA 6Gb/s – ASUS Z87-WS распаян одноименный разъем mSATA со скоростью передачи данных 6 Гбит/с для подключения компактных твердотельных накопителей SSD.
- Dual Intel LAN - два сетевых порта, заделанных на контроллерах Intel, обеспечивают высокую скорость передачи данных и минимальный уровень задержек.
- ASUS Dr. Power – технология, позволяющая выводить на рабочий стол ОС предупреждения о касяках в работе блока питания.
- Beat Thermal Chokes – сабжу распаяны эффективные катушки индуктивности (уровень КПД - до 93%). Корпус этих самых катушек имеет специальный дизайн, который позволяет дополнительно скинуть 3 - 5 °С температуры; повышается стабильность работы, надежность и все такое (но каким-нибудь «эксклюзивом» эта фишка не является – аналогичные как минимум по форме катушки распаяны и на других платах, в основном – серия ROG).
- Dual Intelligent Processors 4 with 4-Way Optimization – старая, добрая технология от ASUS, которая работает (в основном) за счет двух специальных чипов: «энергетический» процессор Energy Processing Unit (EPU), который отвечает за технологии энергосбережения и TurboV Processing Unit (TPU) TurboV – процессор, отвечающий за разгон системы. Остальные 2-Way из указанных 4-Way -это программно-аппаратная технология Fan Xpert, которая позволяет тонко настроить работу подключенных к материнской плате процессорного и корпусных вентиляторов по необходимому сочетанию «производительность – шум»; и цифровая подсистема питания процессора – планок памяти «DIGI+», с помощью которой можно уже даже не «тонко настроить», а откалибровать работу питальника ЦП – для разгона крайне полезная вещь.
- USB 3.0 Boost – ускорения работы интерфейсов USB 3.0 за счет поддержки протокола UASP.
- AI Suite III – то самое системное ПО, которое позволяет настраивать и разгонять систему из под ОС не заходя в меню BIOS. Расширенные функции мониторинга в данном ПО никто не отменял.
- USB BIOS Flashback – технология для обновления прошивку BIOS с «флешки»; требует нажатия одноименной кнопки на материнской плате.
- Network iControl – при помощи комплектного ПО можно в реальном времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритеты на доступ к сетевым ресурсам.
- Multiple Caching – технология, позволяющая ускорить работу дисковой подсистемы компьютера за счет использования SSD в качестве кэширующего устройства для основного жесткого диска.
Подробнее об этих и других плюшках далее.


Также в коробке можно найти следующее:
- руководство пользователя;
- брошюра с описанием условий расширенной гарантии;
- DWD диск с драйверами и утилитами;
- набор ASUS Q-Connectors;
- десять кабелей SATA;
- мостик 2-Way NVIDIA SLI;
- мостик 3-Way NVIDIA SLI;
- мостик 4-Way NVIDIA SLI;
- выносная планка с портом COM;
- выносная планка с двумя портами USB 2.0 и одним IEEE 1394a;
- заглушка интерфейсной панели.

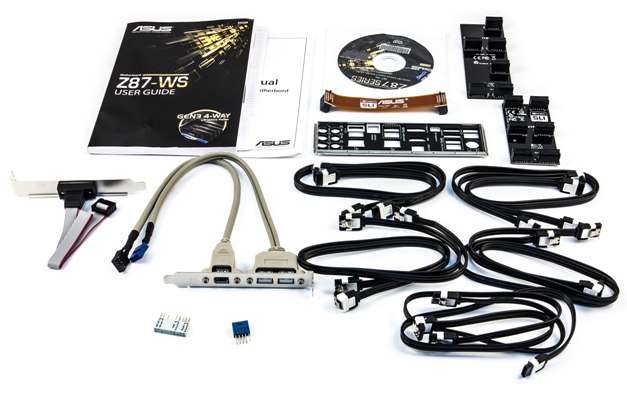

Вот все это «добро»:

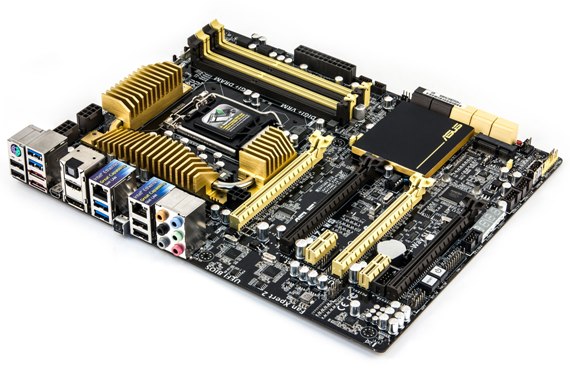

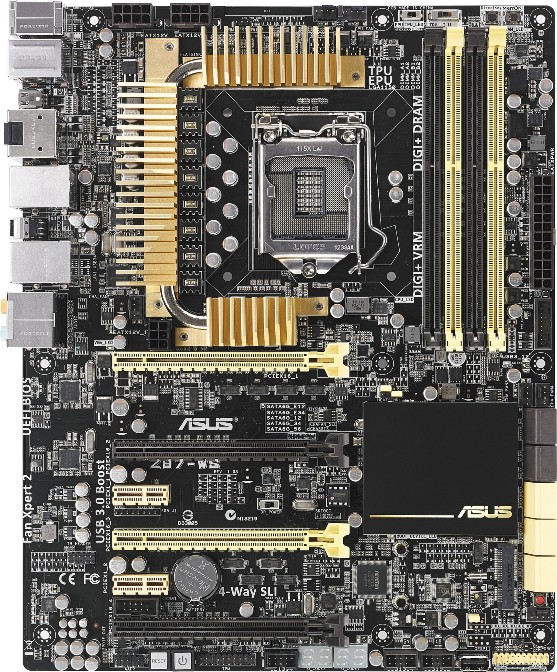

И плата ASUS Z87-WS:



Тут сразу же бросается в глаза обилие элементов – деталюшки распаяны буквально в плотную друг к другу, а свободного места на текстолите - минимум. И все это не в ущерб качеству и аккуратности пайки элементов.

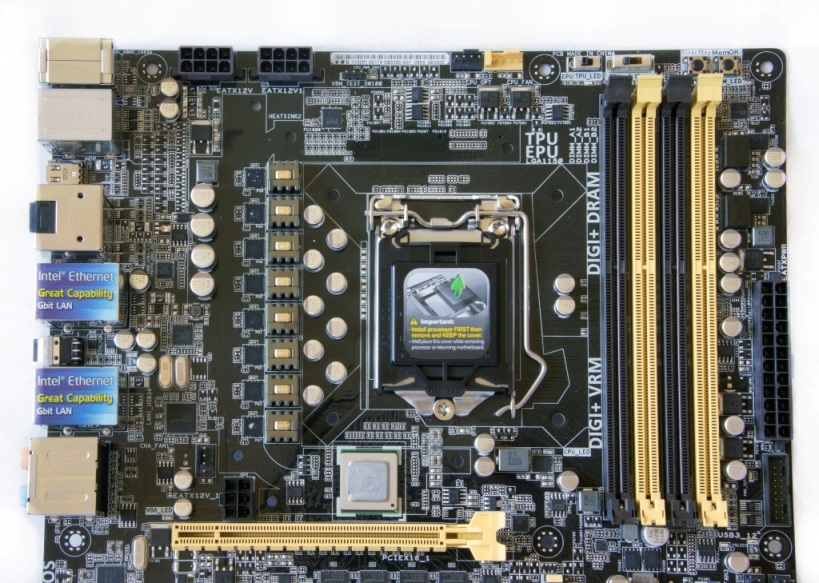

Процессорный разъем на ASUS Z87-WS – это Socket LGA 1150 под установку процессоров Intel четвертого поколения Haswell. А если плате прошить последнюю версию BIOS, то можно будет вставить и «обновленный» процессор из линейки Haswell Refresh.


Подсистема питании процессора выполнена по «классической» ASUS`овской схеме для плат восьмой линейки – восемь фаз питания + цифровой ШИМ-контроллер Digi+ с маркировкой ASP1251. ASUS Z87-WS в части питальника процессора имеет собственную и довольно сильную фишку, отличающую ее от других «серъезных» плат ASUS. Здесь применяются микросхемы International Rectifier IR3550, каждая из которых объединяет в себе MOSFET-драйвер и два MOSFET-транзистора (типа чипов DrMOS) вместо микросхем - драйверов International Rectifier IR3535 и транзистора ON Semiconductor на каждый канал цепи питания, которые паяются всем прочим высокоуровневым платам ASUS. Такие интегральные сборки позволяют улучшить температурные показатели за счет оптимизации элементной базы. Да и охлаждать один элемент проще, чем несколько других, распаянных на расстоянии друг от друга.

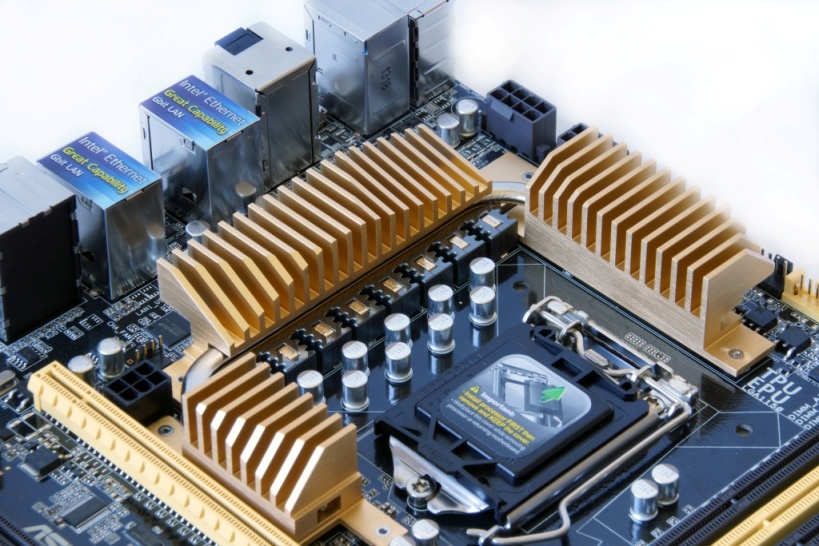

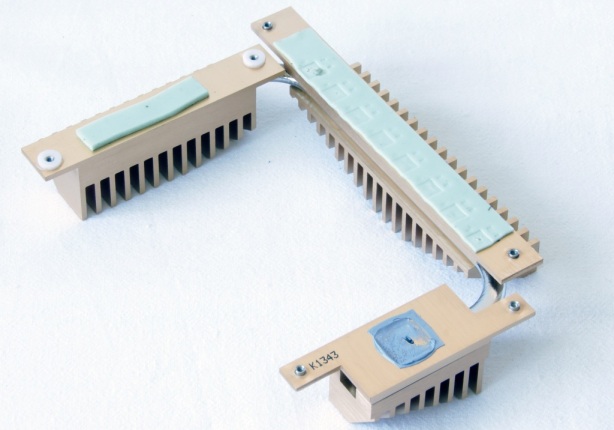

Охлаждение этих и других элементов возложено на три алюминиевых радиатора, объединенных тепловой трубкой:



Первая секция – верхняя, отводит тепло от того самого контроллера питания Digi+ ASP1251; вторая – от микросхем цепи питания International Rectifier IR3550; а третья – от микросхемы – коммутатора PLX PEX8747. Для лучшего отвода тепла от элементов VRM применяется термопрокладка, а на коммутатор нанесена термопаста:



Питание плате подается через основной 24-pin ATX разъем + 2 разъема по 8-pin EPS12V под питание процессора.

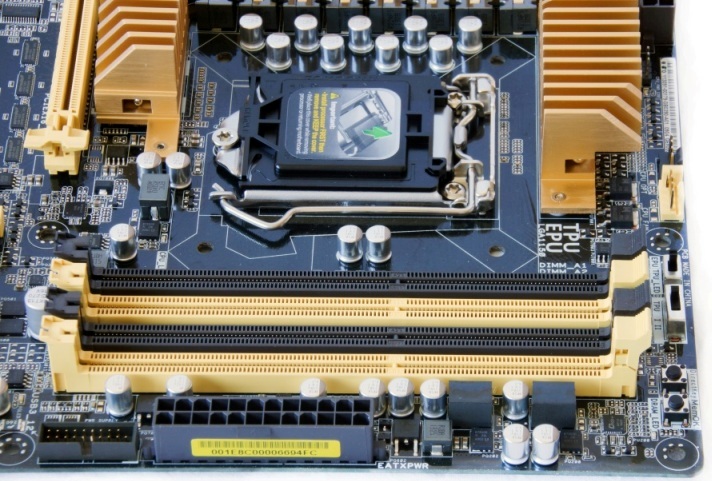

Под установку планок оперативной памяти стандарта DDR3 распаяны 4 DIMM-слота. Максимальный объем памяти – 32 ГБ, поддерживается двухканальный режим работы планок (слоты 1 + 3 и 2 + 4) и профили XMP. Поддерживаемые рабочие частоты памяти - от 1066 до 1600 МГц в номинальном режиме работы; под разгоном же частоты можно дожать и до 2800 МГц.



Здесь же есть и спасительная кнопка «MemOK!», которая в большинстве случаев способна порешать касяки с совместимостью модулей памяти и материнской платы.


Рядом со слотами памяти есть и другие полезные вещи:
- кнопка «DirectKey» - она автоматически запустит меню BIOS при следующей перезагрузке / включении системы;
- переключатель «EPU» - подрубает технологии энергосбережения;
- двухпозиционный переключатель «TPU» для автоматического разгона системы - вот с ним нужно быть аккуратным. В позиции «TPU1» плата разгонит процессор по множителю до значений х41 - х43 (в зависимости от тяжести нагрузки) без каких-либо вмешательств в значение базовой частоты; в позиции «TPU2» платана наоборот повысит значение базовой частоты до 125 МГц, множитель при этом устанавливается на значение х34. Все бы ничего, но… в режиме «TPU1» плата выставляет напряжение на процессоре с явным перебором.


Чипсет. ASUS Z87-WS базируется на системной логике Intel Z87 – учитывая богатый функционал, возможности расширения и разгонные возможности без него обойтись ну никак. Охлаждается кристалл чипсета алюминиевым радиатором а-ля болванка. Также и термоинтерфейса намазать не забыли – правда, он больше напоминает засохшую зубную пасту.

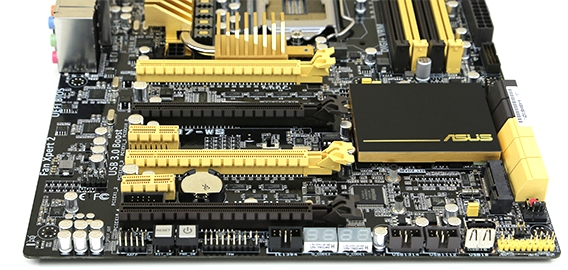

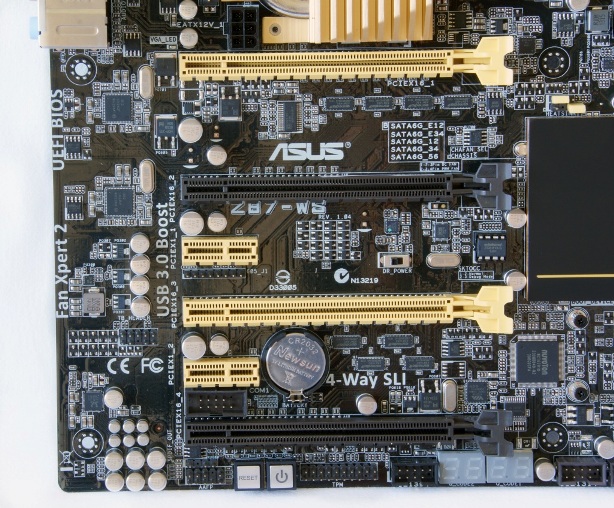

Для установки карт расширения ASUS Z87-WS предлагает шесть слотов из семи возможных (сверху вниз):



- PCI Express 3.0 x16 (х16 либо х8);
- PCI Express 3.0 x16 (х8);
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (х16 либо х8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (х8).
Никаких PCI и прочих няш-мяш.

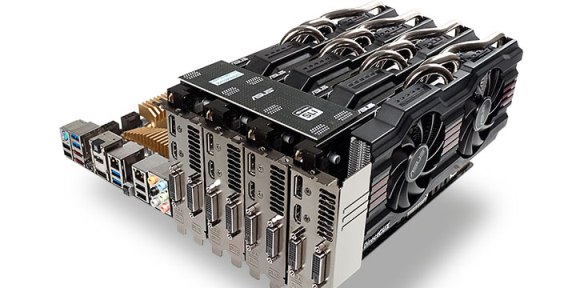

За счет применения микросхемы-коммутатора PLX PEX 8747 из 16-ти процессорных линий PCI не входе мы получаем 32 линии PCI на выходе. А это уже обеспечивает либо полноценный Cross – SLI из двух видеокарт по 16 линий PCI на карту; либо совсем дикий CrossFire x4 / 4-Way SLI из четырех видеокарт по 8 линий PCI на каждую. Вот такой вот бутерброд:



Естественно, что чем больше видеокарт всунуто, тем больше нужно будет возиться с их охлаждением; в идеале – купить правильную воду. Формулы разделения линий PCI для связок видеокарт следующие:
- х16 + х0 + х16 + х0
- х16 + х8 + х8 + х0
- х8 + х8 + х8 + х8


При подключении двух и более видеокарт не лишним будет и подрубить дополнительное питание через 6-контактный разъем ATX12V (6-pin PCI-E). Этот разъем распаян слева-вверху от первого слота PCI Express 3.0; его затесали между второй и третьей секциями радиатора VRM.


Все слоты PCI Express 2.0 x1 идут от чипсета Z87 и количество подключенных видеокарт на работе этих слотов никак не отразится.


Та самая технология ASUS Dr.Power, которая позволяет выводить информацию о касяках в работе блока питания на рабочий стол, имеет свой собственный двухпозиционный переключатель «DR_POWER»… «Вкл. технология» и «Выкл.» соответственно. А распаян этот переключатель на уровне первого слота PCI Express 2.0 x1.

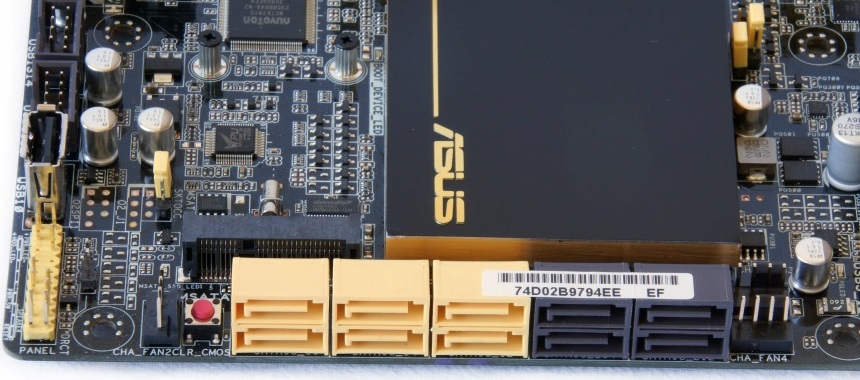

Для подключения дисковых накопителей и приводов оптических дисков у ASUS Z87-WS есть вего 10 портов SATA III со скоростью передачи данных 6 Гбит/сек. Шесть портов SATA идут от чипсета (желтые) и на их базе можно создать дисковые RAID-массивы уровней 0, 1, 5, 10. Еще четыре порта (коричневые) идут от четырехпортового контроллера Marvell 88SE9230; на его базе также можно заделать RAID`ы, но уже только уровней 0, 1 и 10.



В нагрузку к портам SATA сабж предлагает еще два порта eSATA. Они работает за счет контроллера ASMedia ASM1061, а сами разъемы подключения выведены на заднюю панель материнки.


А на довесок идет слот mSATA 6 Гбит/с. Ему можно вставить соответствующий SSD накопитель и пользовать этот накопитель в качестве кэширующего устройства по технологии Intel Smart Response. Для удобства пользования есть специальная перемычка, которая в одном положении задаст автоматическое определение устройства в слоте; в другом положении задаст подключение устройства mSATA по умолчанию и отрубит один порт SATA – шестой чипсетный (SATA6G_6).


Слева от желтых портов SATA распаяна кнопка «Clear CMOS», но при подключении вентилятора к соседствующему кнопке разъему добраться пальцем к ней будет не так уж и просто.

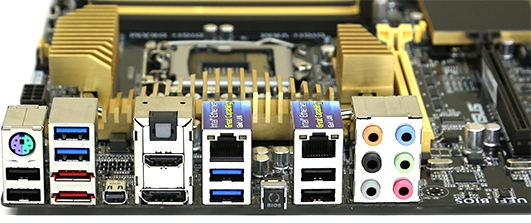

На заднюю панель подключений сабжа вынесены:



- 1 xкомбинированны PS/2 порт для клавиатуры/мыши;
- 1 x Mini DisplayPort;
- 1 x DisplayPort;
- 1 x HDMI;
- 4 x USB 2.0;
- 4 x USB 3.0;
- 2 x порт eSATA 6 Гбит/с;
- 1 x кнопка USB BIOS Flashback;
- 2 x розетка LAN;
- оптический выход S/PDIF;
- 6 х аудио входов/выходов 3.5-мм mini-jack.


Если будет задействовано встроенное видеоядро ЦП, то с выводом изображения на монитор никаких сложностей быть не должно, ASUS Z87-WS предлагает видеовыходы практически на все случаи жизни. Для комплекта не хватает разве что DVI.


Сетевые проводные подключения реализованы двумя контроллерами серверного уровня Intel WGI210AT. А вот с беспроводными подключениями у ASUS Z87-WS «из коробки» - облом. Никаких модулей в комплекте к плате не предусмотрено.


Такой же облом и с интерфейсом Thunderbolt. Платой он не поддерживается. В начале обзора ASUS Z87-WS была обозначена как «плата, которое может все, или почти все», так вот ни Wi-Fi, ни Thunderbolt она не смогла. Но, опять же, никто не запрещает эти «крайне необходимые вещи» купить отдельно – разъемов для подключения и того и другого в достатке.

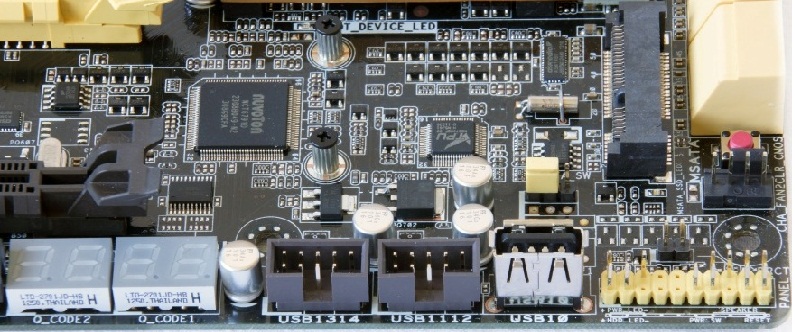

На нижней кромке платы также есть интересные вещи:



- кнопки включения и перезагрузки системы
- два двухсекционных индикатора POST-кодов
- колодка подключения аудиоразъемов передней панели
- S/PDIF out
- порты IEEE 1394a и TPM
- разъем «DRCT». Служит для подключения одноименной выносной кнопки на корпус ПК для быстрого входа в BIOS. Та самая технология «DirectKey», но в более удобном исполнении.
- колодка подключения передней панели корпуса
- две колодки для подключения выносных портов USB 2.0
- и один разъем USB 2.0. Его заделали для удобства подключения в условиях работы открытого стенда. Когда плата лежит на столе и в нее натыкана гора оборудования, лезь рукой к задней панели чтоб подключить флешку (например, с годной прошивкой BIOS) – занятие не самой интересное, запросто можно задеть и прибить дорогое оборудование. А так порт сразу «под рукой» и все остается целым.



Для подключения вентиляторов систем охлаждения предусмотрены 2 четырехпиновых разъема для подключения вентиляторов кулера процессора и 4 таких же четырехпиновых разъема для подключения корпусных вентиляторов. Все разъемы поддерживают управление работой вращения вентиляторов по методу ШИМ.


Звуковая подсистема базируется на «высококачественном» 8-канальном HDA-кодеке Realtek ALC1150, который распаян абсолютному большинству «верхних» материнских плат восьмой серии. Но в отличие от этого абсолютного большинства, ASUS Z87-WS не предполагает какой-либо «усиленной» и «улучшенной» обвязки звукового кодека: электромагнитные экраны, операционные усилители, годные конденсаторы и все такое. Только Realtek ALC1150 в чистом виде. Что, в прочем, не запрещает ему воспроизводить аудио с отношением сигнал/шум на уровне 112 дБ и воспроизводить lossless-аудио с частотой дискретизации 192 КГц и разрешением 24 бит. Программные технологии DTS Ultra PC II, DTS Conneсt и BD Audio Layer Content Protection также завезли в полном объеме.



Общие ТТХ ASUS Z87-WS:

Поддерживаемые процессоры

Intel Socket 1150 for 4th Generation Haswell Core i7 / Core i5 / Pentium / Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0

Системная шина, частота

DMI 2.0

Системная логика

Intel Z87

Оперативная память

4 x 240-pin DDR3 DIMM, двухканальный режим; аксимальный объем - до 32 Гбайт; Поддерживаемые частоты памяти 1066 / 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800

Слоты расширения

- 2 x PCI-E 3.0 X16 / 8;
- 2 x PCI-E 3.0 X8 / 0;
- 2 x PCI-E 2.0 X1

Поддержка Multi-GPU

SLI и CrossFireX в конфигурации до четырех графических адаптеров

Формулы разделения линий PCI-E

- x16
- x16 + x16
- x16 + x8 + х8
- x8 + x8 + x8 + x8

Поддержка SATA/RAID

Под управлением Intel Z87:
- 6 x SATA III (6 Гбит/с)
- RAID 0, RAID 1, RAID 10, RAID 5
Под управлением Marvell 88SE9230:
- 4 x SATA III (6 Гбит/с)
- RAID 0, RAID 1, RAID 10

Поддержка eSATA

Под управлением ASMedia ASM1061:
- 2 x eSATA 6 Гбит/с port(s)

Поддержка IDE и FDD

Нет

Thunderbolt

Нет

Сеть

- 2 x Gigabit LAN Controllers Intel I210,

Аудио

8-Channel High Definition Audio CODEC Realtek ALC1150
- Supports : Multi-streaming, Front Panel Jack-retasking
- High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB (Line-in)
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
- BD Audio Layer Content Protection

USB 2.0

- 8 x USB 2.0 (Intel Z87)

USB 3.0

Под управлением Intel Z87:
- 4 x USB 3.0
Под управлением ASMedia ASM1074:
- 4 x USB 3.0

IEEE-1394

Под управлением VIA VT6315N:
- 1 x IEEE 1394a

Системный мониторинг

Nuvoton NCT6791D

Питание материнской платы

- ATX 24-pin
- 2 x 8-pin ATX 12V
- 1 x 6-pin EATX 12 V_1 Power connector

Разъемы задней панели

- 1 x PS/2 порт для клавиатуры/мыши;
- 1 x Mini DisplayPort;
- 1 x DisplayPort;
- 1 x HDMI;
- 4 x USB 2.0;
- 4 x USB 3.0;
- 2 x eSATA 6 Гбит/с;
- 1 x Кнопка USB BIOS Flashback;
- 2 x LAN;
- оптический выход S/PDIF;
- 6 х аудио входов/выходов 3.5-мм mini-jack.

Внутренние порты I/O

- 1 х разъем TPM
- 1 x разъем COM
- 1 x коннектор вывода звука на переднюю панель
- 1 x S/PDIF out
- 1 x блок коннекторов передней панели
- 1 x джампер для сброса CMOS
- 1 х кнопка MemOK!
- 1 х разъем DRCT
- 1 х кнопка Direct Key
- 1 x кнопка включения
- 1 x кнопка перезагрузки
- 1 x переключатель TPU
- 1 x переключатель EPU
- 1 х переключатель DR_POWER

Фирменные технологии

ASUS Dual Intelligent Processors 4 with 4-Way Optimization:
- The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration
ASUS EPU:
- EPU
- EPU switch
ASUS Digital Power Design:
- Industry leading Digital 8 Phase CPU Power Design
- Industry leading Digital 2 Phase DRAM Power Design
- ASUS DIGI+ VRM Utility
- CPU Power Utility
- DRAM Power Utility
ASUS Exclusive Features:
- TurboV EVO
- GPU Boost
- USB BIOS Flashback
- MemOK!
- AI Suite 3
- Ai Charger+
- USB Charger+
- Anti-Surge
- Onboard Button: Power/Reset
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker
ASUS EZ DIY:
- DirectKey
- Precision Tweaker 2
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- Multi-language BIOS
ASUS Q-Design:
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
100% All High-quality Conductive Polymer Capacitors
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Размеры, мм

305 x 244

Форм-фактор

ATX.



BIOS


ASUS Z87-WS использует предзагрузчик на основе графического интерфейса UEFI, поддерживающего управление мышью. В части функционала, интерфейса и структуры меню BIOS ASUS Z87-WS практически ничем не отличается от меню других плат ASUS из восьмой серии аналогичного позиционирования.

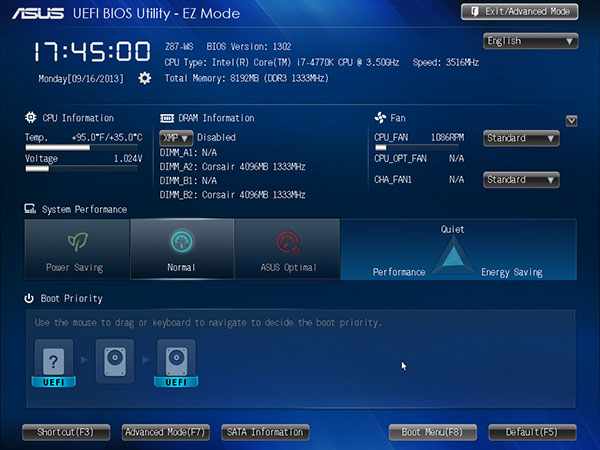

Здесь все так же предлагается 2 типа меню: легкий EZ Mode

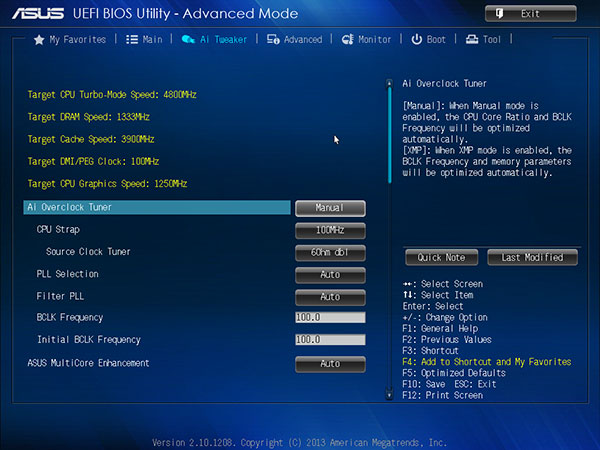

И более «тяжелый» Advanced Mode:



В части разгона системы «BIOS`ом», ASUS Z87-WS предлагает аналогичные заделанным на жесткий разгон платам серии ROG параметры (да и результаты получаемого на ASUS Z87-WS разгона комонентов так же примерно соответствуют получаемым результатам на платах ROG):

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BCLK Frequency

80,0 - 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





CPU Power Thermal Control

130 - 151

1

Min. CPU Cache Ratio Limit

8 - MAX

1

Max CPU Cache Ratio Limit

8 - MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

CPU Fixed Frequency(KHz)

300 - 500

50

Long Duration Package Power Limit

1 - 4096

1

Package Power Time Window

1 - 127

1

Short Duration Package Power Limit

1 - 4096

1

CPU Integrated VR Current Limit

0,125 - 1023,875

0,125

Частота работы ШИМ-контроллера преобразователя питания оперативной памяти

DRAM Fixed Frequency (KHz)

300 - 500

50

Power Current Slope

Auto, Level -4 - Level 4



Power Current Offset

Auto, -100% - 100%

12,5 %

Power Fast Ramp Response

0,00 - 1,50

0,001

Power Saving Level 1 Threshold

0 - 80

1

Power Saving Level 2 Threshold

0 - 50

1

Power Saving Level 3 Threshold

0 - 30

1

Объем памяти, выделяемой для нужд графического ядра процессора

iGPU Memory

Auto, 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Напряжение на процессоре

CPU Core Voltage Override

0,001 - 1,920

0,001

Напряжение на системном агенте

CPU System Agent Voltage Offset

0,001 - 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 - 0,999

0,001

CPU Digital I/O Voltage Offset

0,001 - 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 - 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 - 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 - 1,50000

0,01250

PCH VLX Voltage

1,20000 - 2,00000

0,01250

VTTDDR Voltage

0,60000 - 1,00000

0,01250

DRAM CTRL REF Voltage

0,39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHA

0.39500 - 0,63000

0,00500

DRAM DATA REF Voltage on CHB

0.39500 - 0,63000

0,00500

Clock Crossing VBoot

0,10000 - 1,90000

0,00625

Clock Crossing Reset Voltage

0,10000 - 1,90000

0,00625

Clock Crossing Voltage

0,10000 - 1,90000

0,00625

Так что серьезный разгон + повышенная надежность + расширенный функционал помогут заделать действительно сильный Workstation.



ИТОГО

Как и ожидалось, ASUS Z87-WS есть чем порадовать пользователя. Могут возникнуть некоторые вопросы по поводу отсутствия беспроводных подключений, но это по большому счету, не смертельно. Функционал платы можно расширять пока не надоест, и докинуть какой-нибудь WiFi модуль в купе с Blootuth абсолютно никакого труда не составит.


Все остальное, что есть на плате, представлено в полном объеме и даже больше. Наверняка заделать весь доступный функционал на плате форм-фактора АТХ было не такой уж и легкой задачей, но ASUS с ней справились.

На этом всё.

Автор: Артём О. (С)


Архив



  Copyright 2004-2005 © ООО ПФ Сервис
